エネルギーストレージモジュールを交換する

エネルギーストレージモジュール (ESM) は、2 つのディスクエンクロージャーの間にある SMOD の上部の固定部品に取り付けられています。

1. コールドサービスのためのサーバーの準備を行います。Prepare the Server for Cold Serviceを参照してください。
2. SMOD を取り外します。Remove the SMODを参照してください。
3. 背面が自分の方を向くようにして、SMOD を平面に置きます。

   ESM は 2 つのディスクドライブエンクロージャーの間にあります。

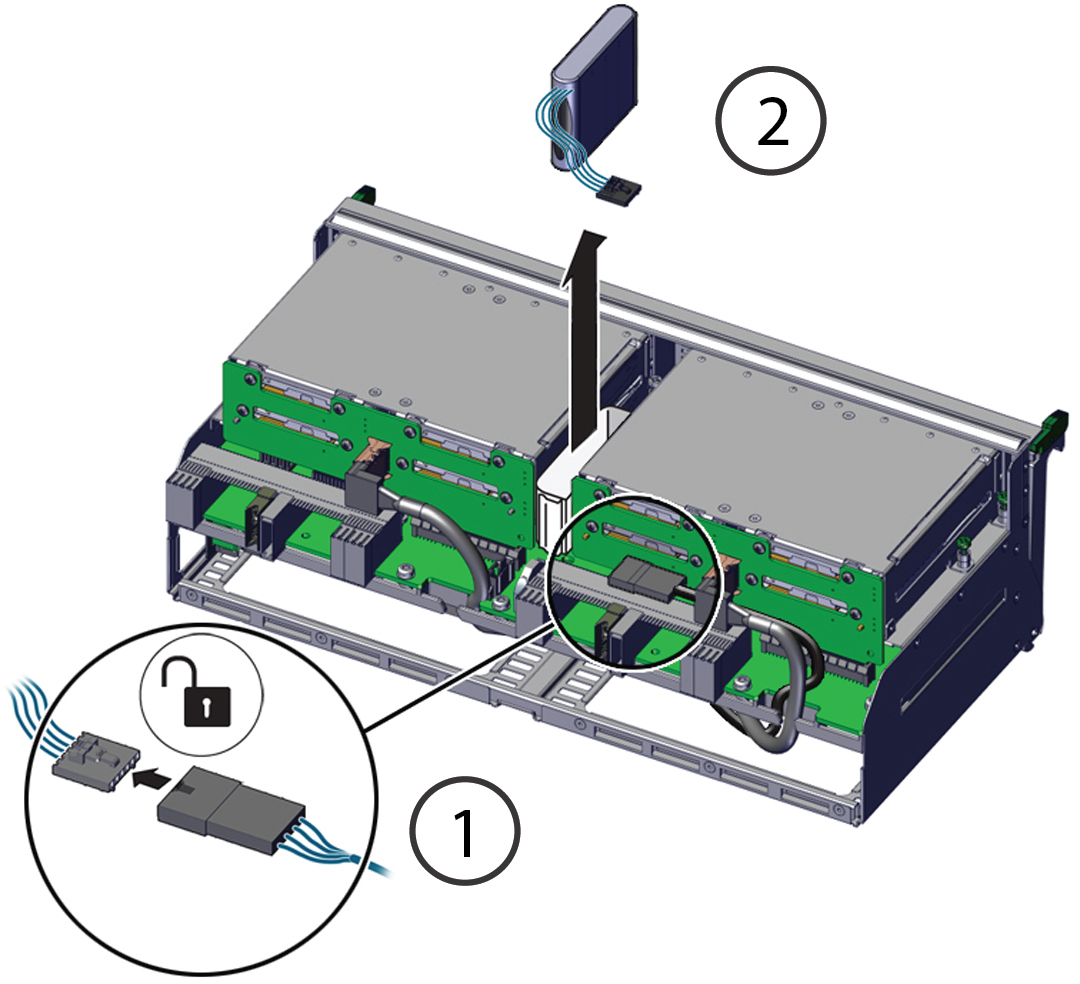

4. ESM コネクタを ESM 延長ケーブルから外します [1]。

5. ESM を持ち上げて取り出します [2]。

   まっすぐ持ち上げて取り出します。

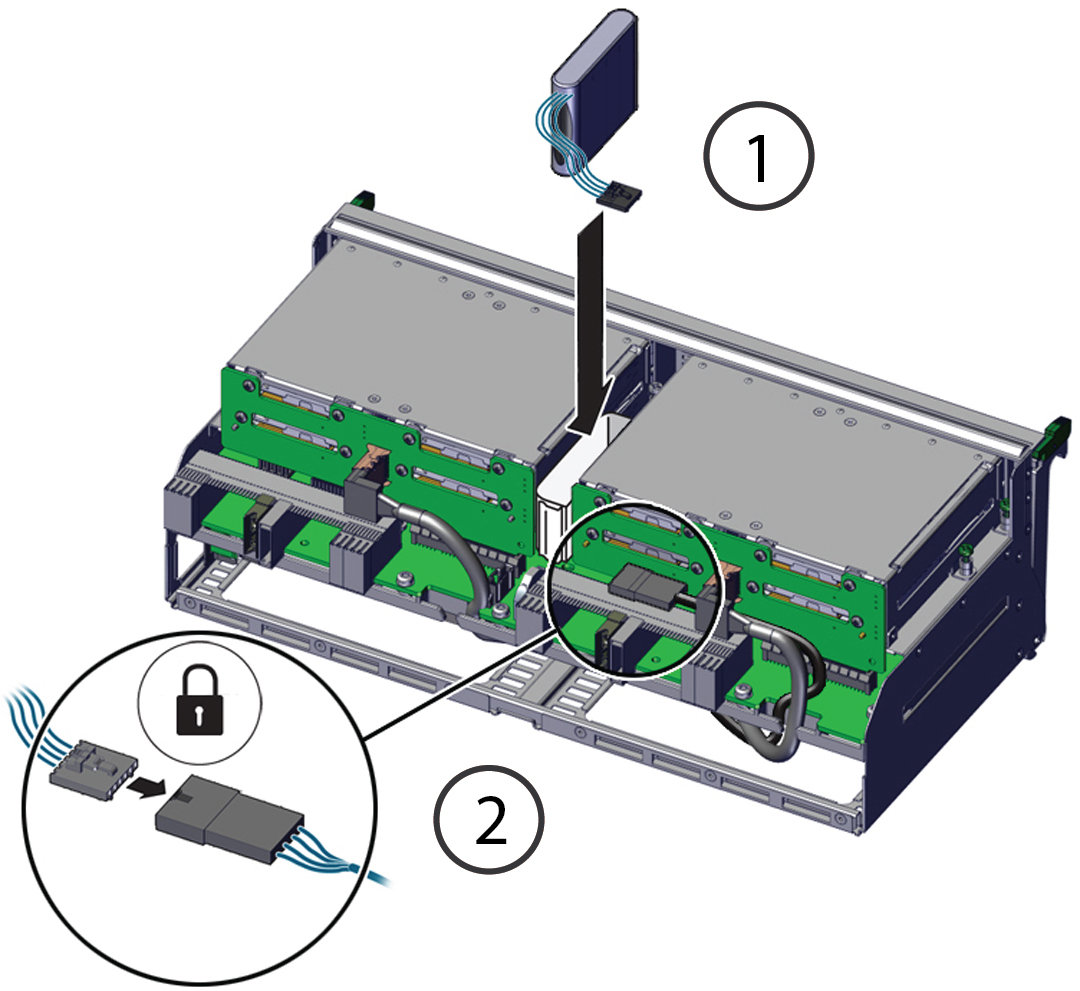

6. 新しい ESM をホルダーに挿入し、ケーブルが上部から出るようにします。

   まっすぐ下に押し込んで取り付けます。



7. ESM コネクタを ESM 延長ケーブルに接続します [2]。
