ストレージドライブを取り外す

このコンポーネントは、サーバーの背面から直接アクセスします。

始める前に

  1. ホットサービスのためのサーバーの準備を行います。Prepare the Server for Hot Serviceを参照してください。

    あるいは、コールドサービスのためのサーバーの準備を行うには、Prepare the Server for Cold Serviceを参照してください。

  2. ストレージドライブをその位置、名称、およびそのフロントパネルにあるインジケータで特定します。

    たとえば、常時点灯する青色の取り外し可能インジケータや常時点灯するオレンジ色の保守要求インジケータを探します。

  3. ストレージドライブハンドルをロック解除するには、HDD の前面にあるハンドルリリースボタンを押します。

    ばね付きのハンドルが勢いよく開きます。

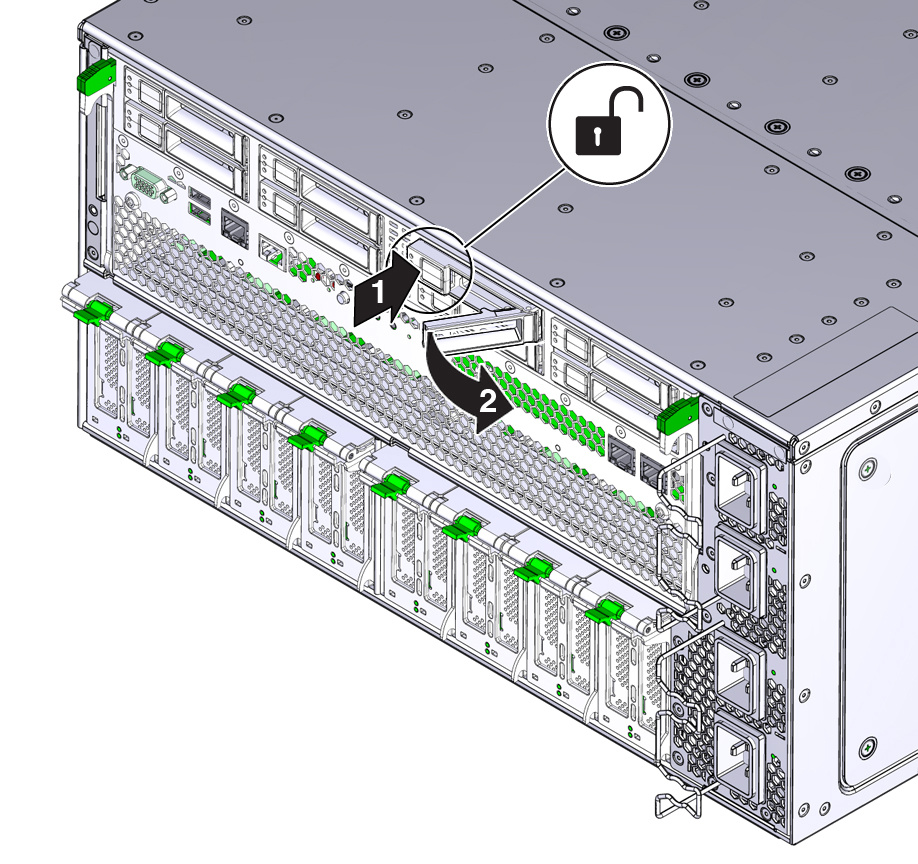

    image:開いた HDD レバーを示す図。
  4. HDD を取り外すには、ハンドルを完全に開いた位置まで回し、HDD をそのスロットから引き出します。

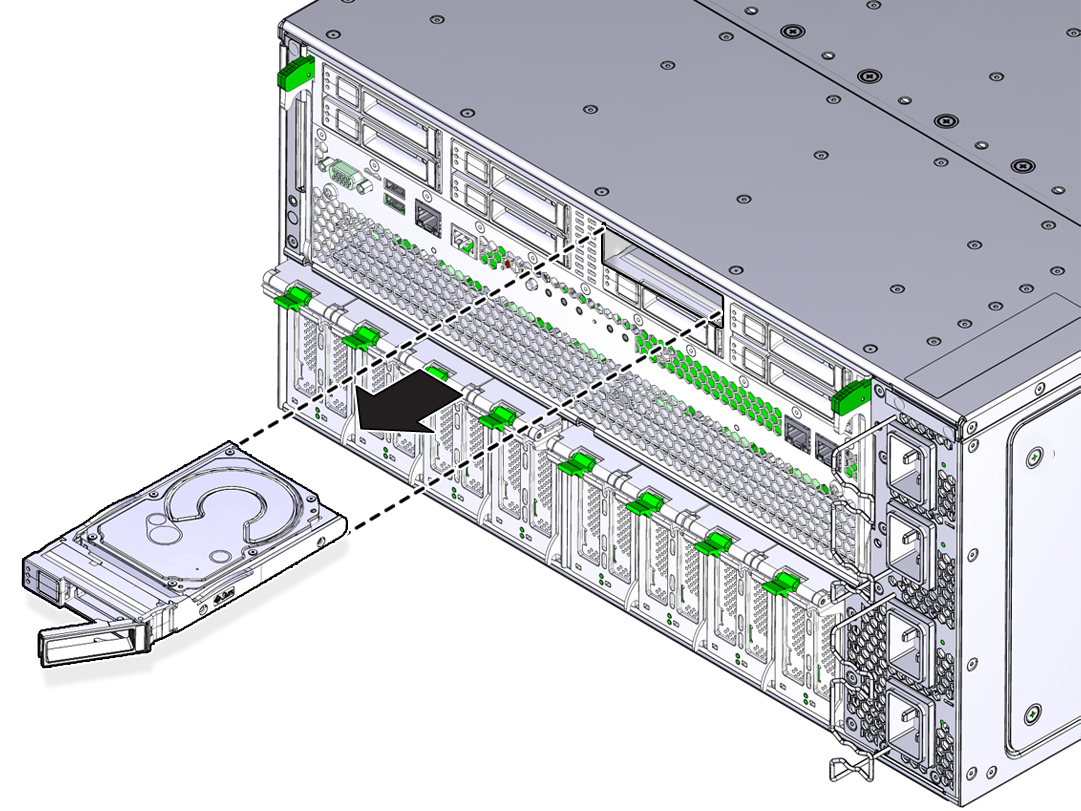

    image:ドライブを取り外す図。

    ハンドルを完全に開いた位置まで回すと、ドライブがその内部コネクタから外れます。

  5. HDD を交換しない場合は、HDD フィラーパネルを取り付けます。
