ストレージと IO サブシステム

サーバーのストレージおよび入力/出力サブシステムは次によって構成されます。

• 8 または 16 個の PCIe Gen3 I/O スロット (8 つの 16 レーン + 8 つの 8 レーン)

• SAS2/SATA3 HDD または SSD SFF ドライブ x 8

• 1G/100/10 ビット Ethernet ポート x 2

• USB 2.0 ポート x 4 (外部 2、内蔵 2)

バックパネルのポートとコネクタ

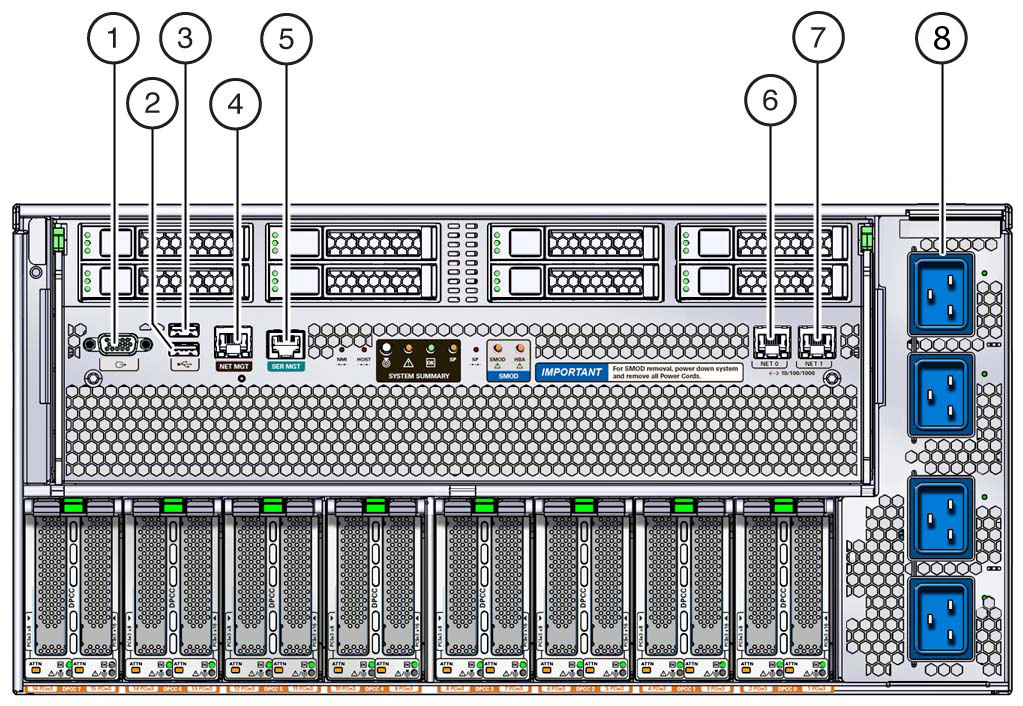

次の図に、バックパネルのポートとコネクタの位置を示します。

吹き出し 説明 1 ビデオ DB-15 2 USB 2.0 ポート 3 USB 2.0 ポート 4 RJ45 10/100/1000 Ethernet サービスプロセッサ (SP) ポート (NET MGT) x 1 5 RJ45 RS-232 シリアルコンソールポート (SER MGT) x 1 6 RJ45 ホスト GigabitEthernet ポート (NET 0) 7 RJ45 ホスト GigabitEthernet ポート (NET 1) 8 AC 電源差し込み口

デュアル PCIe カードキャリア (DPCC)

次の図では、吹き出し 1 はデュアル PCIe カードキャリア (DPCC) の位置を示しています。8 つの DPCC は、サーバーの背面から直接アクセスでき、SMOD の下に配置されています。各 DPCC は 2 つの PCIe カードを保持します。

• コンポーネントの保守性、位置、および名称については、Component Serviceability, Locations, and Designationsを参照してください。
