ファンフレームを取り付ける
ファンフレームの取り付け時は、そのフレームの中央にある緑色のラベルのところをつかみます。4 CMOD 構成と 8 CMOD 構成のどちらのサーバーを動作させる場合にも、2 つのファンフレームおよび 8 つすべてのファンモジュールが取り付けられている必要があります。
始める前に
-
コンポーネントの保守性、位置、および名称については、Component Serviceability, Locations, and Designationsを参照してください。
-
取り外し手順については、Remove a Fan Frameを参照してください。
-

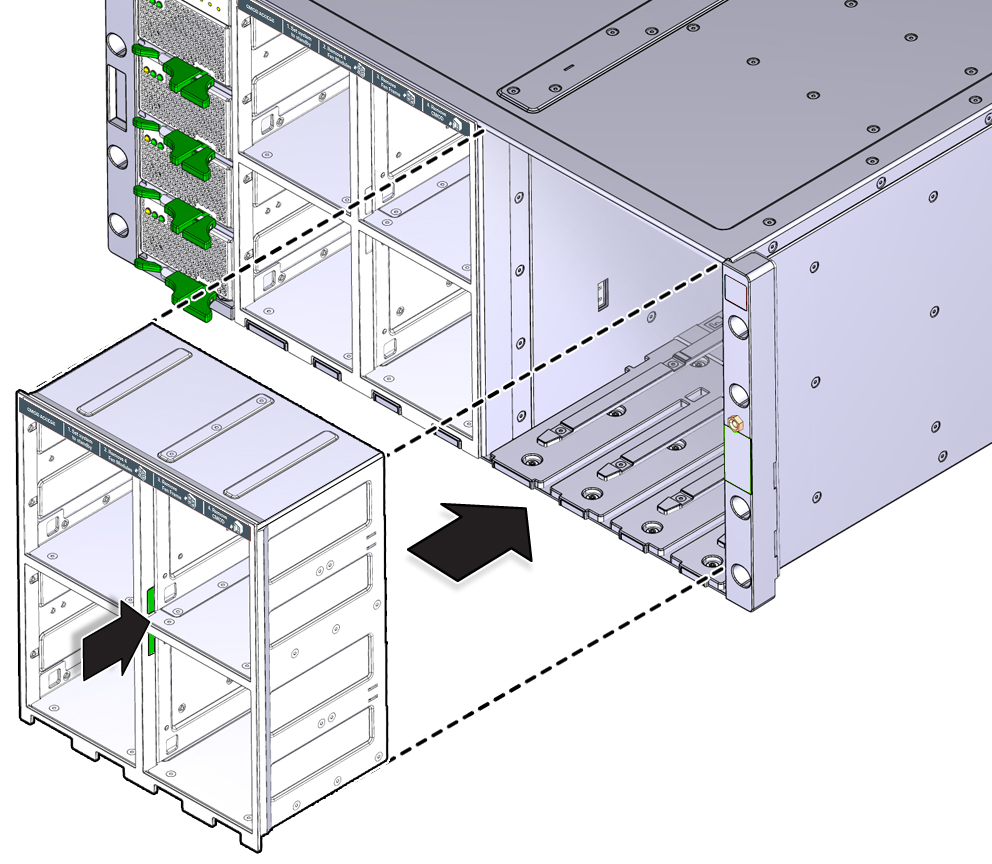

通気ベーンの蝶番を上にして、サーバー前面の開口部にファンフレームを置きます。
注 - ファンフレームの中央には緑色のラベルが付いています。このラベルは、フレームの取り付けまたは取り外しを行うときにフレームをつかむ場所を示しています。 - ファンフレームをサーバー内に挿し込み、それが止まってサーバーの前面と水平になるまでスライドさせます。
次のステップ
