シャーシの概要

シャーシは、前面からアクセスできるコンポーネント、内部コンポーネント、およびサーバーの背面からアクセスできるコンポーネントで構成されます。

• Chassis Front Side Components

• Chassis Internal Components

• Chassis Backside Components

シャーシ前面コンポーネント

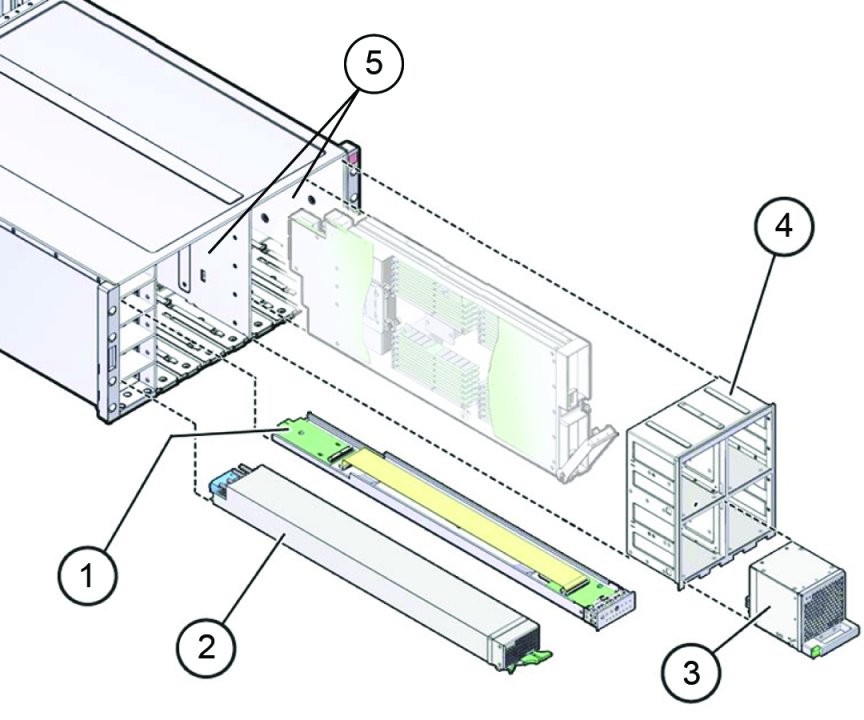

次の図は前面コンポーネントを示しています。

前面コンポーネントは次のとおりです。

吹き出し コンポーネント リンク 1 前面のインジケータモジュール (FIM) Controls and Indicators 2 4 台の電源装置 Power Subsystem。 3 および 4 2 つのファンフレーム内の 8 つのファンモジュール (FM) Chassis Cooling Subsystem 5 2 つの内部 CMOD ベイ CPU Module (CMOD) Overview

シャーシ内部コンポーネント

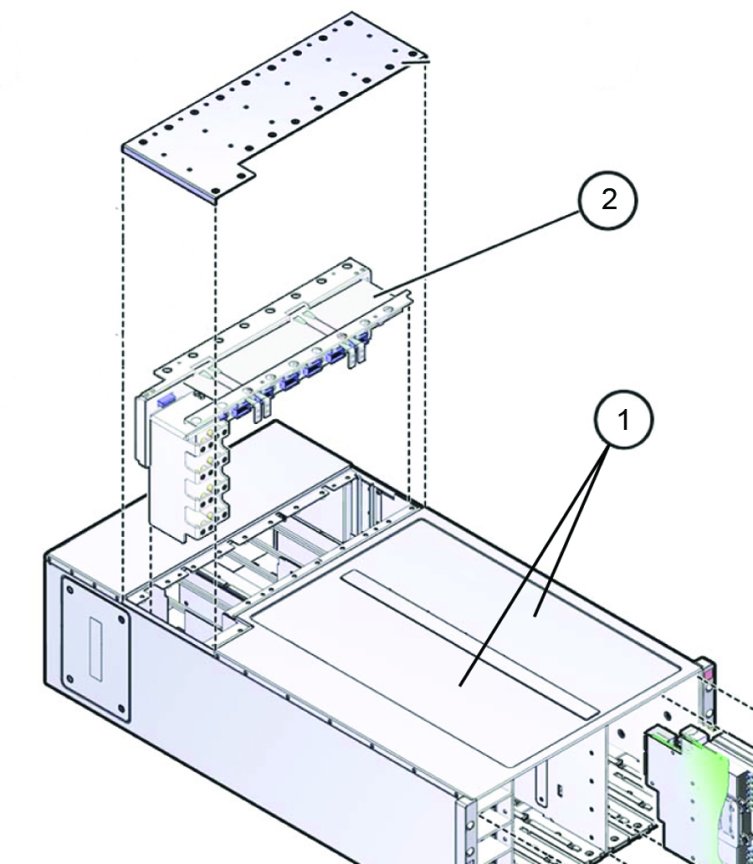

次の図はシャーシ内部コンポーネントを示しています。

シャーシ内部コンポーネントは次のとおりです。

吹き出し コンポーネント 説明 1 CPU モジュール (CMOD) ベイ CMOD ベイは、4 つまたは 8 つの CMOD をサポートできます。CMOD の保守にはウォームサービスとコールドサービスが必要です。 CMOD の詳細は、CPU Module (CMOD) Overviewを参照してください。 2 ミッドプレーン/バスバー ミッドプレーンアセンブリは背面コンポーネントと前面コンポーネントの相互接続を提供します。このコンポーネントにはコールドサービスが必要です。

シャーシ背面コンポーネント

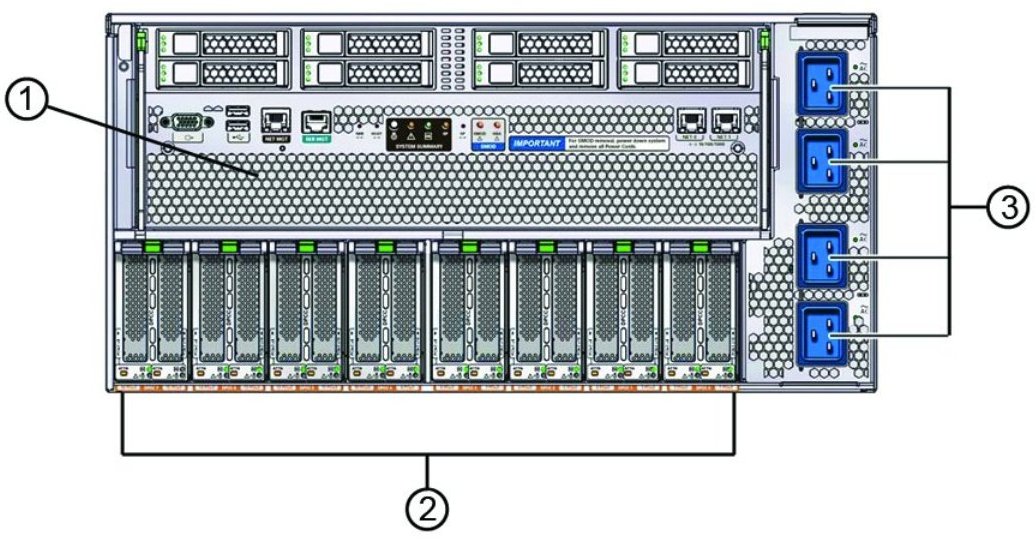

次の図はシャーシ背面コンポーネントを示しています。

シャーシ背面コンポーネントは次のとおりです。

吹き出し コンポーネント 説明 1 システムモジュール (SMOD) SMOD には、サーバーの背面から削除することによってのみアクセス可能な内部コンポーネントがあります。 詳細は、System Module (SMOD) Overviewを参照してください。 2 デュアル PCIe カードキャリア (DPCC) ベイ DPCC ベイには、8 つの DPCC と最大 16 枚の PCIe カードが含まれています。 詳細は、Storage and IO Subsystemを参照してください。 3 AC 電源ブロック AC 電源ブロックは 4 つの AC 電源差し込み口コネクタを備えています。電源ブロックは取り外し可能なコンポーネントではありません。 詳細は、Power Subsystemを参照してください。
