Oracle® Server X5-8 サービスマニュアル

印刷ビューの終了

更新: 2015 年 7 月



PSU を取り付ける

このコンポーネントは、サーバーの前面から直接アクセスします。この手順は、障害の発生した PSU の交換時や FIM の保守後に使用します。

始める前に

  1. ホットサービスのためのサーバーの準備を行います。Prepare the Server for Hot Serviceを参照してください。

    あるいは、コールドサービスのためのサーバーの準備を行うには、Prepare the Server for Cold Serviceを参照してください。

  2. 電源装置スロットの AC 電源コードが接続され、固定されていることを確認します。

    電源コードはサーバー背面で接続します。

  3. 電源装置のレバーを開きます。レバーの端にある 2 つの緑色のリリースラッチを一緒につまみ、レバーを左に回します。

    電源装置のレバーが完全に開いた位置にあることを確認します。

  4. 電源装置をそのスロットと合わせます。

    PSU のコネクタ端部がスロットの開口部にあること、および PSU 前面の開いた蝶番が左下にあることを確認します。

  5. 電源装置をスロット内に挿し込み、止まるまでスライドさせます。

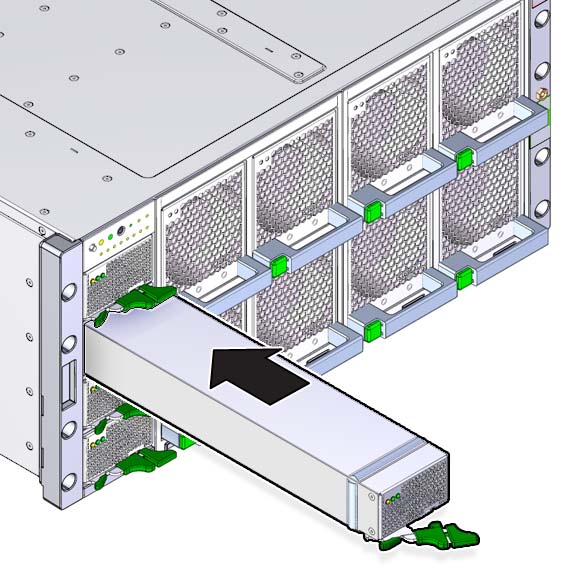

    image:スロットへの電源装置の取り付けを示す図。
  6. 電源装置を取り付けるには、レバーを右に回します。

    レバーの蝶番側の端にある歯止めはサーバーの側面を固定し、電源装置をスロットに引き込んで内部コネクタを接続するために必要なてこの作用の支点になります。


    Caution

    注意  -  指を挟まないように注意してください。レバーの後ろから指を離しておきます。

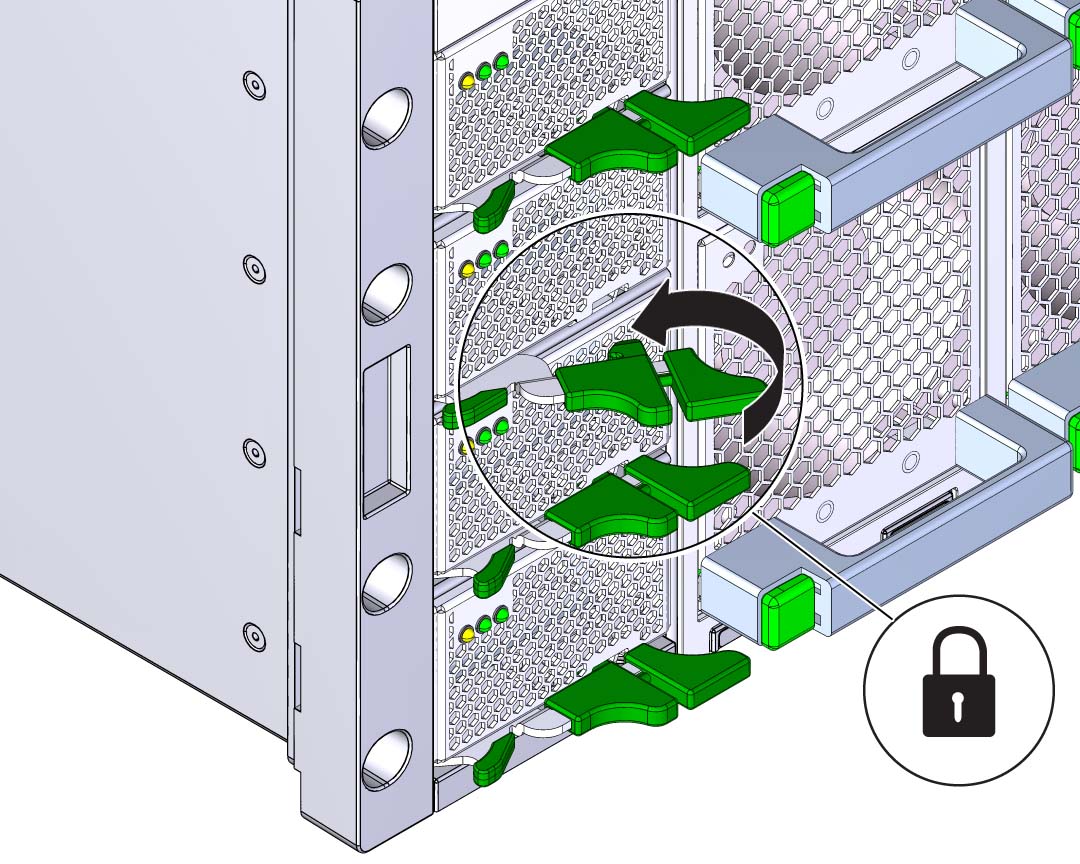

    image:電源装置のロックレバーが閉じているところを示す図。
  7. 電源装置のインジケータパネル上の緑色の電源 OK インジケータが常時点灯していること、およびオレンジ色の保守要求インジケータが消灯していることを確認します。

    保守要求インジケータは、コンポーネントが障害状態にあるときに点灯します。

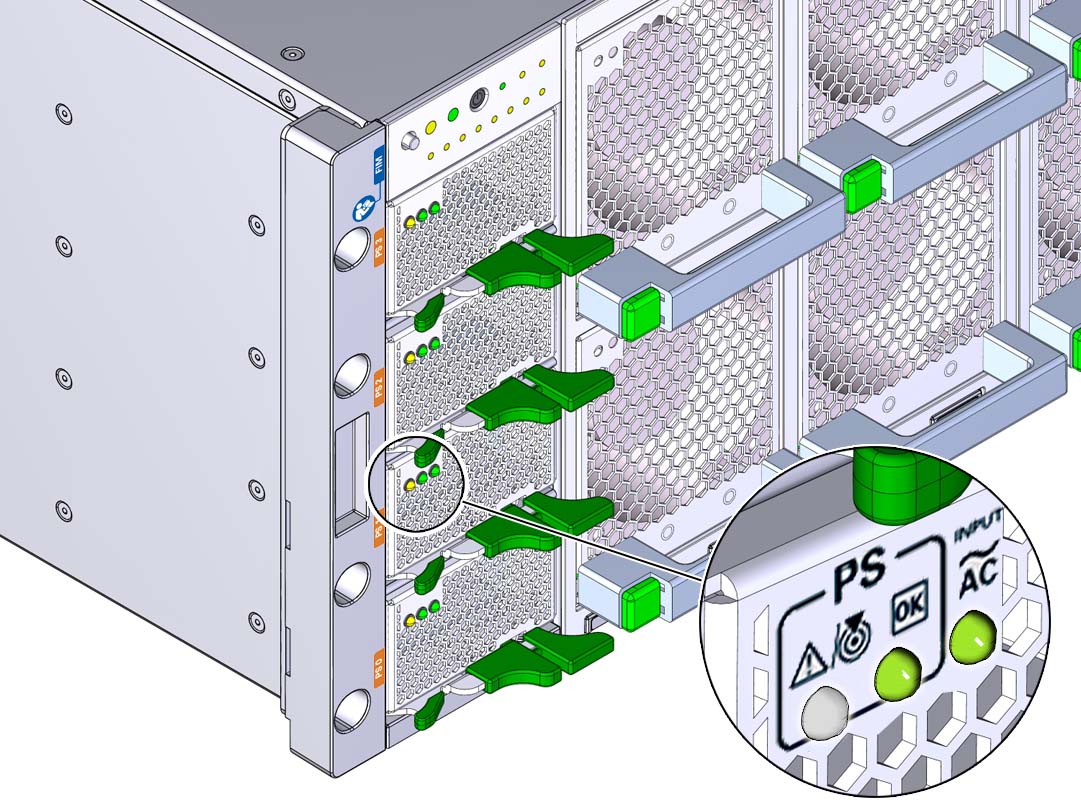

    image:電源装置の前面にあるインジケータパネルを示す図。
