サーバーを 4 CMOD 構成から 8 CMOD 構成にアップグレードする

4 つの CMOD で構成されたサーバーを使用している場合、サーバーの構成を 8 つの CMOD にアップグレードすることで、そのサーバーの処理機能を向上させることができます。

始める前に

CMOD アップグレードキットを入手します。このキットにはサーバーのアップグレードに必要なコンポーネントが含まれています。

  1. ウォームサービスまたはコールドサービスのためのサーバーの準備を行います。Prepare the Server for Warm ServiceまたはPrepare the Server for Cold Serviceを参照してください。
  2. 8 つのファンモジュールをすべて取り外します。Remove a Fan Moduleを参照してください。
  3. 両方のファンフレームを取り外します。Remove a Fan Frameを参照してください。

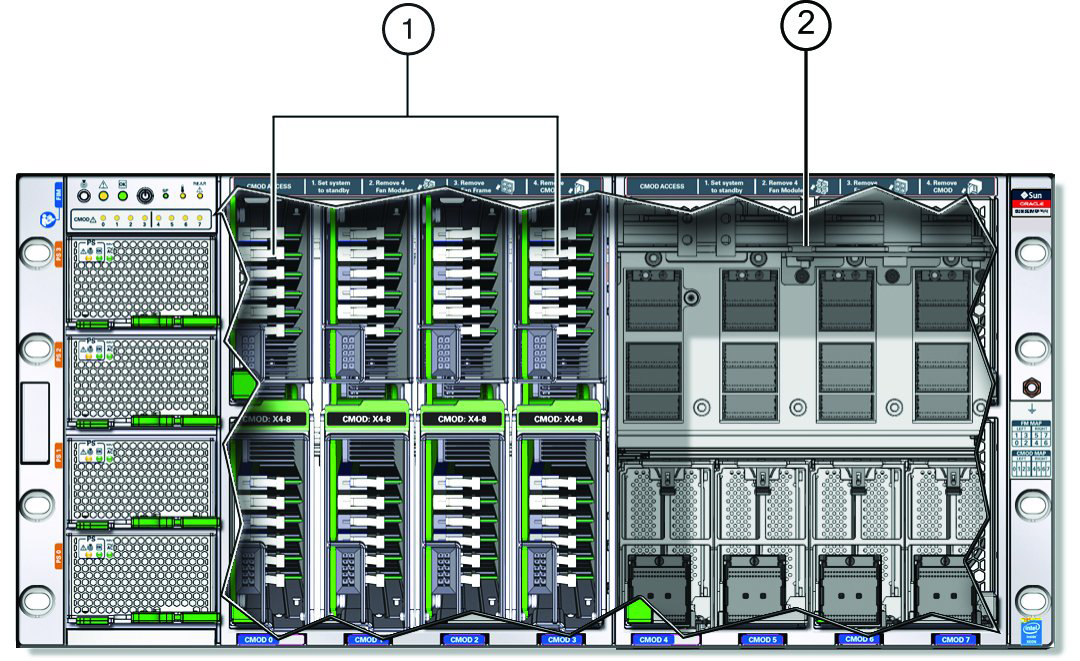

    4 CPU 構成では、サーバーの右側にある 4 つの CMOD スロットは空になっています。


    image:すべてのファンモジュールとファンフレームが取り外された 4 CMOD サーバーの前面を示す図。
    吹き出し
    説明
    1
    左側のベイに取り付けられた 4 つの CMOD
    2
    右側の空のベイ
  4. それぞれの新しい CMOD を開き、DIMM が正しく構成されて、スロットに適切に装着されていることを確認します。

    Caution

    注意  -  コンポーネントが損傷します。CMOD コンポーネントは、静電気放電の影響を非常に受けやすくなっています。リストストラップを着用し、静電気防止用リストマットを使用してください。


    1. CMOD カバーを取り外すには、緑色のリリースボタンを押し、カバーを CMOD の前面から離すようにスライドさせます。
      image:CMOD カバーを取り外す方法を示す図。
    2. すべての DIMM がそれぞれのスロットに取り付けられ、DIMM レバーが完全に直立しロックされた位置にあることを確認します。
      image:上記のアクションの図。
    3. DIMM 構成がほかの CMOD と一致していることを確認します。

      DIMM 構成については、Memory and DIMM Referenceを参照してください。

    4. CMOD カバーを取り付けるには、カバーの内側にあるスタンドオフを CMOD シャーシ内のスロットと合わせます。
    5. カバーを CMOD に押し付けます。

      この位置で、カバーの先端と CMOD の前側の端の間に隙間を残します。


      image:CMOD カバーを取り付ける方法を示す図。
    6. 所定の位置にロックされるまで、CMOD の前面方向にカバーをスライドさせます。
  5. サーバーをアップグレードするには、次を行います。
    1. 左端の最初の空のスロットに CMOD を取り付けます。Install a CMODを参照してください。
    2. 残りの 3 つのスロットで前述の手順を繰り返します。
  6. 両方のファンフレームを取り付けます。Install a Fan Frameを参照してください。
  7. 8 つのファンモジュールをすべて取り付けます。Install a Fan Moduleを参照してください。
