SMOD を取り外す

これはコールドサービスコンポーネントです。この手順を実行する前に、システムの電源を切り、AC 電源ケーブルをサーバーから外してください。

HBA カード、内蔵 USB ポート、ESM、システムバッテリなどの内部 SMOD コンポーネントにアクセスするには、この手順を実行します。

このコンポーネントは、サーバーの背面から直接アクセスします。

始める前に

• コンポーネントの保守性、位置、および名称については、Component Serviceability, Locations, and Designationsを参照してください。

• ケーブルにラベルを付けるためのラベルとペンを用意します。

1. コールドサービスのためのサーバーの準備を行います。Prepare the Server for Cold Serviceを参照してください。
2. SMOD に取り付けられているすべてケーブルにラベルを付けて、それらを取り外します。
3. サーバーのミッドプレーンから SMOD を取り外します。

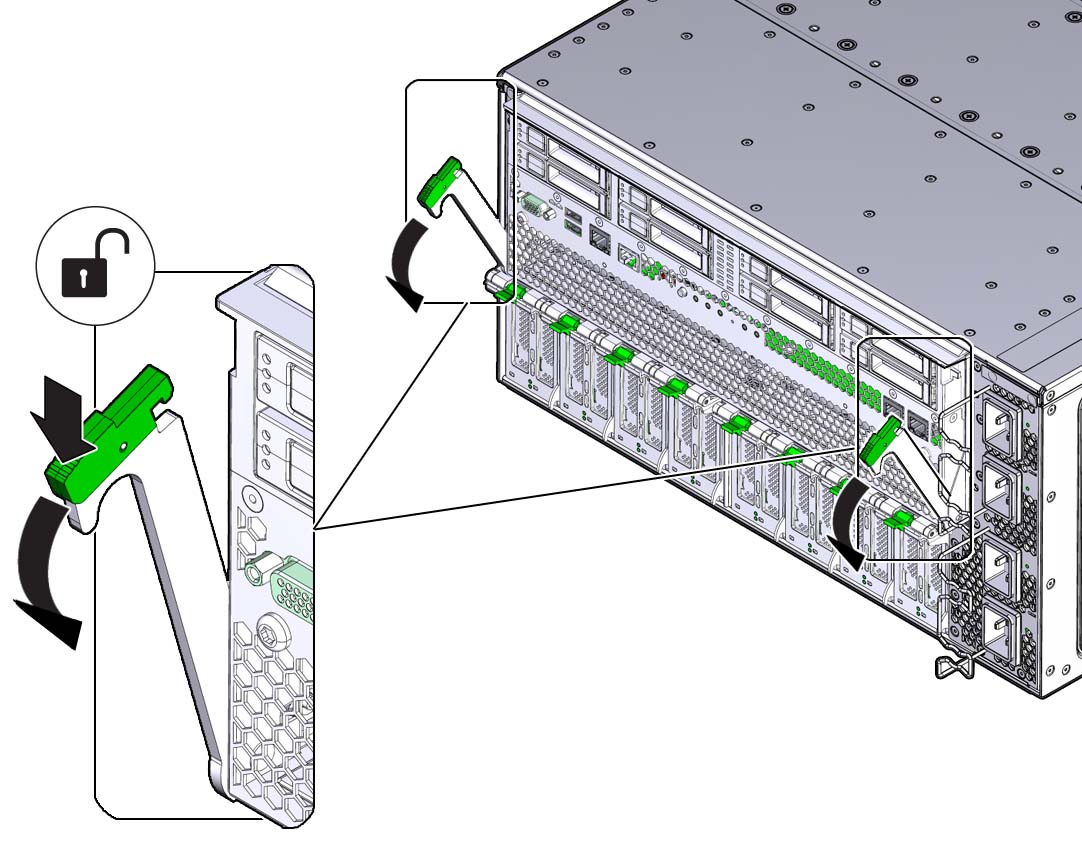

   1. SMOD のハンドルをロック解除するには、両側のハンドルの端にあるリリースラッチを一緒につまみます。

   2. サーバーのミッドプレーンから SMOD を取り外すには、両側のハンドルを完全に開いた位置まで下に回します。

      このアクションにより、SMOD のコネクタがサーバーのミッドプレーン上のコネクタから外れます。

   ---

   注意  -  怪我またはコンポーネントの損傷。SMOD のハンドルを使ってサーバーから SMOD を取り外さないでください。

   ---

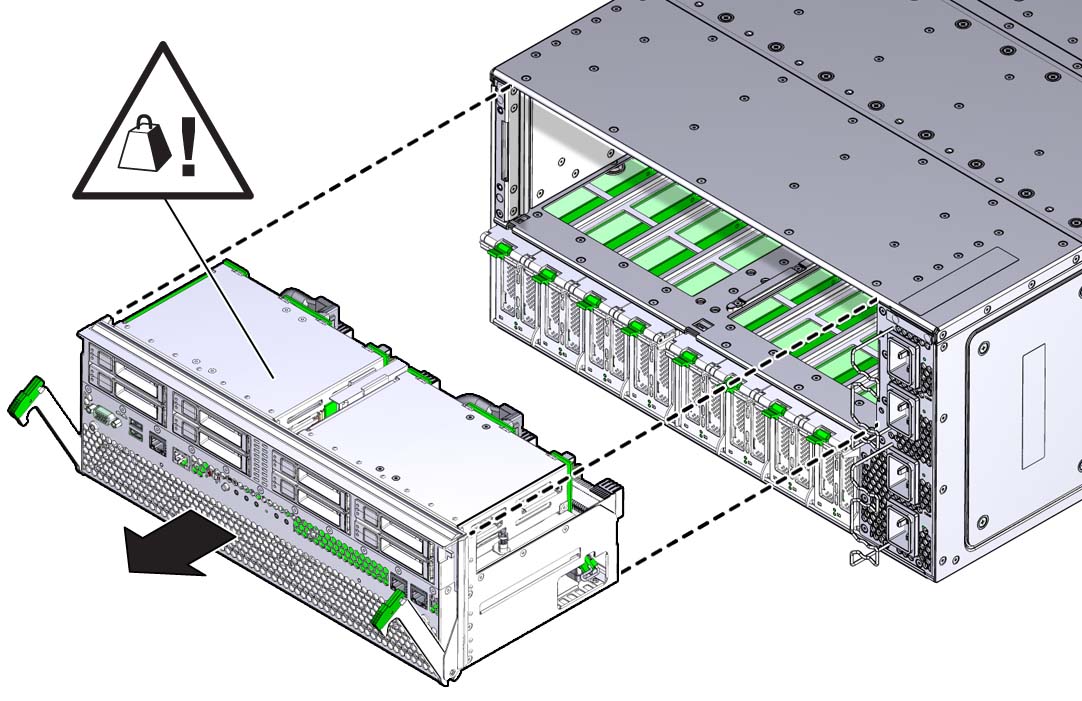

4. SMOD を取り外すには、その側面をつかみ、サーバーから引き出します。


次のステップ

• Install the SMOD
