FIM を取り付ける

このコンポーネントは、サーバーの前面から直接アクセスします。

始める前に

  1. FIM のコネクタ端部をスロットの開口部に置きます。

    FIM の開いている側 (内部のリボンケーブルが見える側) が上を向いていることを確認します。

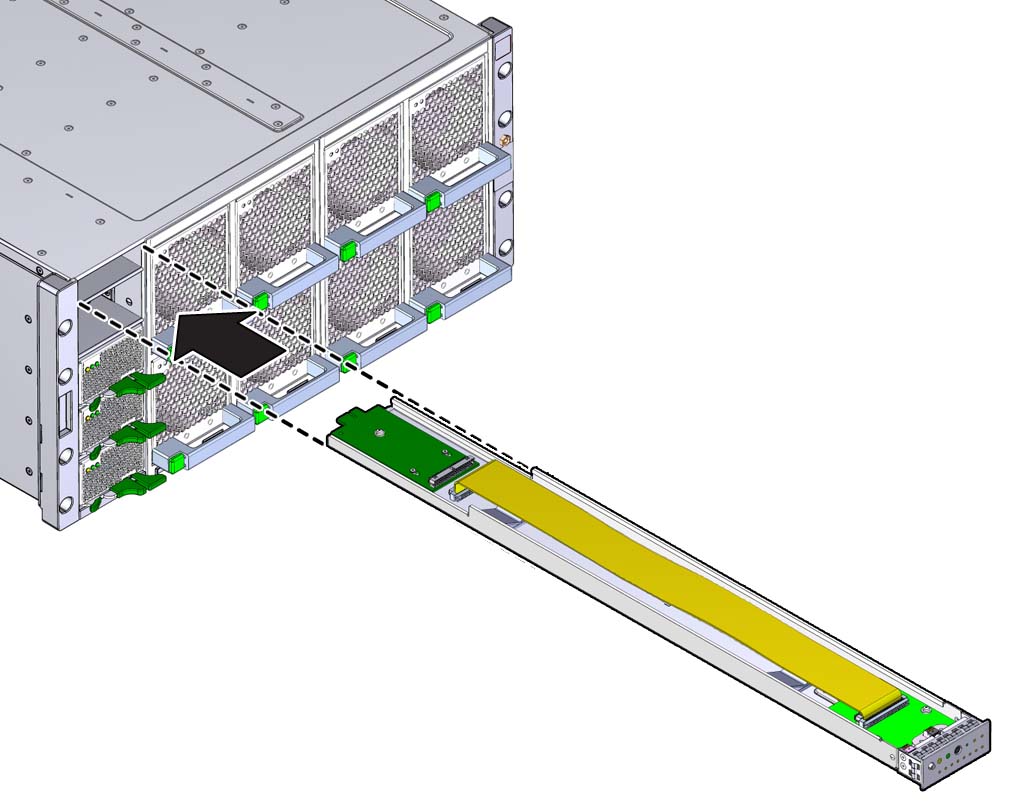

    image:スロットに合わせた FIM を示す図。
  2. FIM を取り付けるには、それをスロットに挿し込み、ロックされてサーバーの前面と水平になるまでスライドさせます。

    ロックされると、カチッと音がします。

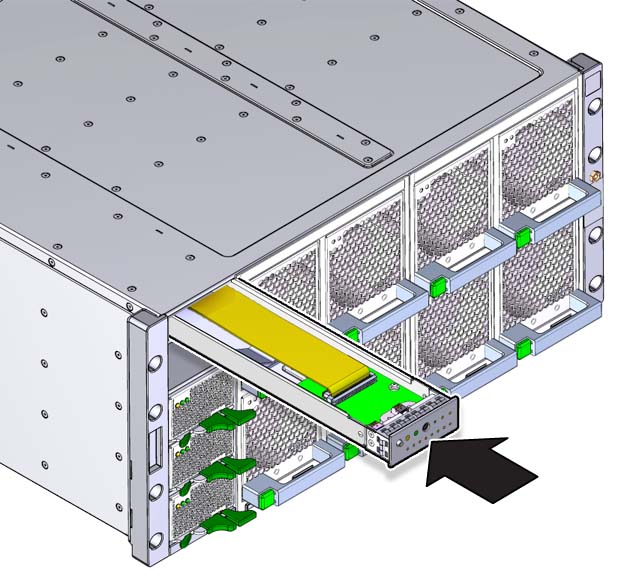

    image:FIM の取り付けを示す図。
  3. 電源装置 (PSU 3) を取り付けます。Install a PSUを参照してください。
  4. サーバーに電源が供給され、サーバーがフル電源モードになったあとで、PSU のインジケータパネル上の電源 OK インジケータが常時点灯になっていることを確認します。
  5. 関連するコンポーネントの障害があればクリアします。
