リアルタイムクロック (システム) バッテリを交換する

障害の発生したシステムバッテリ (RTC バッテリともいいます) を交換するには、この手順を使用します。

これは、SMOD を取り外すことで、サーバーの背面からアクセスできる内部コンポーネントです。

始める前に

  1. コールドサービスのためのサーバーの準備を行います。Prepare the Server for Cold Serviceを参照してください。
  2. SMOD を取り外します。Remove the SMODを参照してください。
  3. 背面が自分の方を向くようにして、SMOD を平面に置きます。

    システムバッテリは、SMOD マザーボード上にあります。

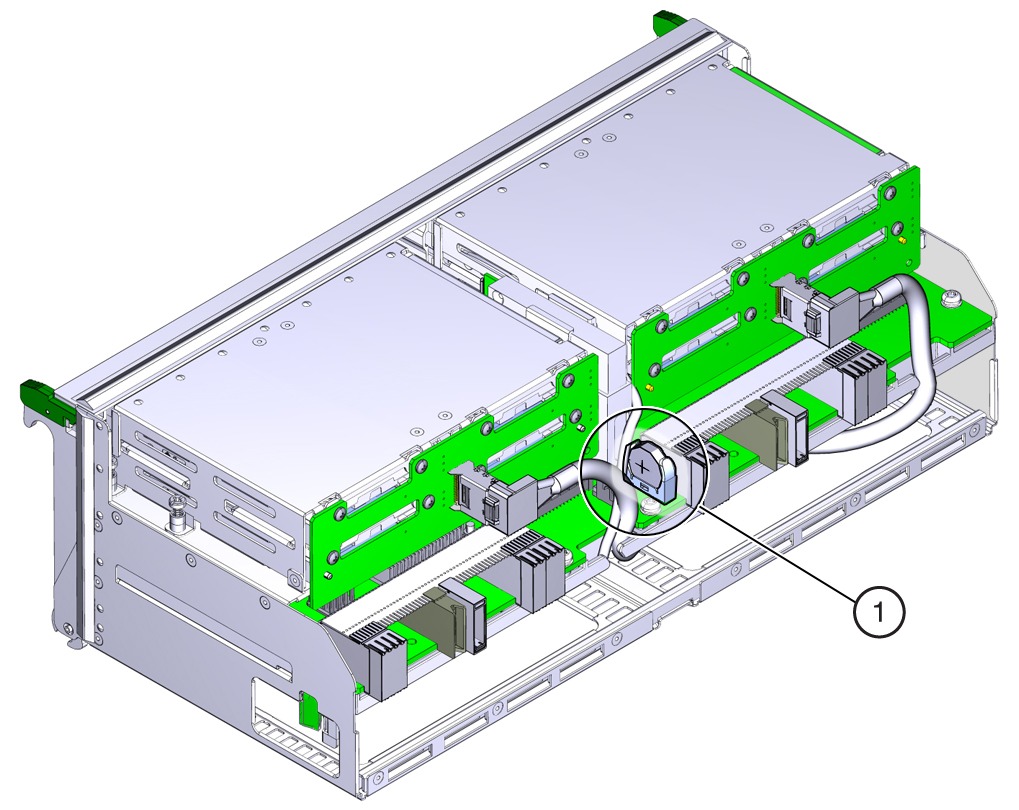

    image:システムバッテリの位置を示す図。
  4. バッテリを取り外すには、バッテリを引き上げて、そのホルダーから取り出します。

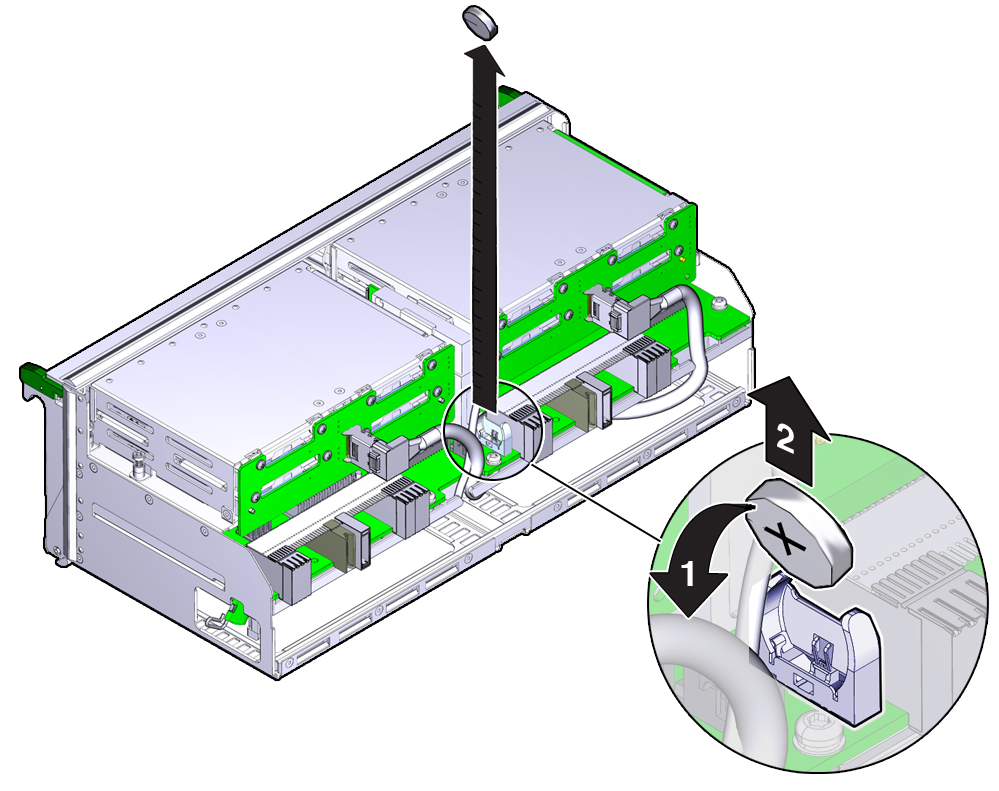

    image:システムバッテリの取り外しを示す図。
  5. 交換用バッテリの向きを調整するには、バッテリのプラス (+) 面がホルダーの反対を向くようにします。
  6. バッテリを取り付けるには、バッテリをホルダーに置いて内側に押します。

    バッテリが所定の位置にパチンと音を立ててはまります。

    プラス極 (+) が外側を向いていることを確認してください。

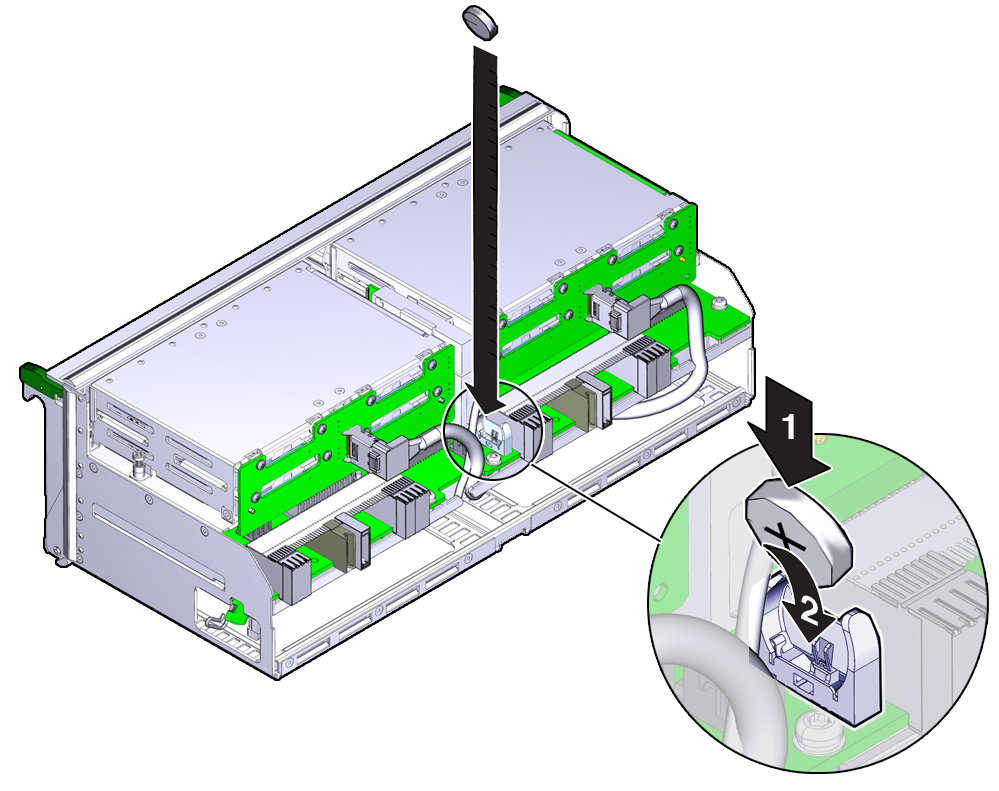

    image:システムバッテリの取り付けを示す図。
  7. バッテリがホルダーに正しく固定されていることを確認します。

    バッテリはホルダー内でまっすぐになる必要があります。


    注 -  必要に応じて、サーバーの稼働後は BIOS セットアップユーティリティーにアクセスして時計を設定してください。
