シャーシ冷却サブシステム

システムを冷却する空気は前面から背面に流れます。主な冷却は、前面からアクセスできる 8 つの冗長な 100 ワットのホットスワップ対応の冷却ファンモジュールによって提供されます。冷却システムの保全性を維持するには、次のことを確認してください。

  • すべての CMOD プロセッサにヒートシンクがある。

  • 各ドライブベイにストレージデバイスまたはドライブスロットフィラーが取り付けられている。

  • カードが付いているかどうかにかかわらず各 DPCC が取り付けられている。

  • 両ファンフレームがファンモジュールとともに搭載されている。

冷却ゾーン

サーバーには 5 つの冷却ゾーンがあります。冷却ゾーンは、(サーバーの前面から) 左から右にゾーン 0 からゾーン 4 と名称設定されます。ゾーン 0 の通気冷却は、電源装置 (PSU) を介して集められ、内蔵 PSU ファンモジュールによって提供されます。

ファンモジュール (FM) は、ゾーン 1 から 4 に通気冷却を提供します。各ゾーンには専用の FM のペアがあります。

  • ゾーン 1 の通気冷却は、CPU モジュール (CMOD) 0 および 1 に集められ、FM 0 および 1 によって提供されます。

  • ゾーン 2 の通気冷却は、CMOD 2 および 3 に集められ、FM 2 および 3 によって提供されます。

  • ゾーン 3 の通気冷却は、CMOD 4 および 5 に集められ、FM 4 および 5 によって提供されます。

  • ゾーン 4 の通気は、CMOD 6 および 7 に集められ、FM 6 および 7 によって提供されます。


注 -  4 CMOD 構成のサーバーでは、冷却ゾーン 3 および 4 用のファンモジュールは電源供給されません。ただし、冷却サブシステムの保全性を維持するには、FM 4-7 がサーバーに取り付けられている必要があります。

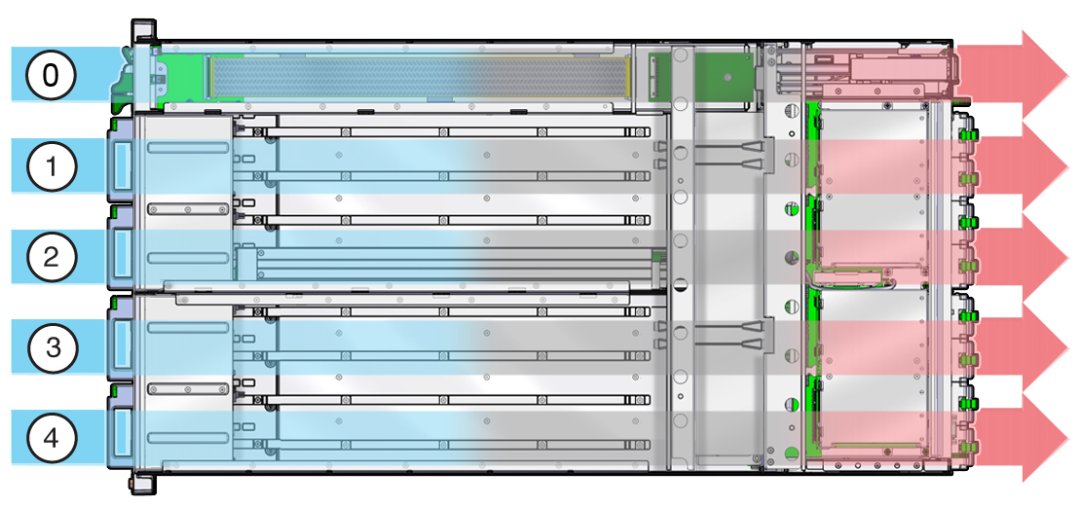

image:サーバーの冷却ゾーンを示す図。
吹き出し
説明
0
ゾーン 0: 電源装置
電源装置のファンによって提供される冷却
1
ゾーン 1: CMOD 0 および 1
FM 0 および 1 によって提供される冷却。
2
ゾーン 2: CMOD 2 および 3
FM 2 および 3 によって提供される冷却。
3
ゾーン 3: CMOD 4 および 5
FM 4 および 5 によって提供される冷却。
4
ゾーン 4: CMOD 6 および 7
FM 6 および 7 によって提供される冷却。

冷却ファンの電源

内部 PSU 冷却ファン (ゾーン 0) の電源は、PSU によって供給されます。ファンモジュール (ゾーン 1-4) の電源は、CMOD 0、2、4、および 6 によって提供されます。

  • シャーシ冷却ファンは、シャーシが全電力モードの場合にのみ動作します (Full Power Modeを参照)。

  • PSU ファンは、システムが全電力モードまたはスタンバイ電源モードのときに動作します。

次の表に、CMOD と、CMOD が電力を供給するファンモジュールを示します。

CMOD
電源を供給されるファンモジュール
CMOD 0
FM 0 および 1
CMOD 2
FM 2 および 3
CMOD 4
FM 4 および 5
CMOD 6
FM 6 および 7

注 -  スロット 1、3、5 および 7 の CMOD 用ファン電源コネクタは使用されません。

ファンモジュールの冗長性

8 つのファンモジュール (FM) は、シャーシ冷却ゾーン 1 から 4 に通気を提供します。冗長性を確保するために、各ゾーンには 2 つの専用の FM があります。一方の FM に障害が発生した場合、すぐに交換してください。FM はホットサービスに対応しています。


Caution

注意  -  データ損失が発生します。システムが全電力モードのときに、1 つの列から 2 つ以上のファンモジュールを取り外さないでください。この操作によって CMOD の電源が失われ、即時シャットダウンが発生します。CMOD が 8 つのシステムの場合、これはすべてのファンモジュールに該当します。CMOD が 4 つのシステムの場合、これは左側のファンフレームのファンモジュールに該当します。


FM のリファレンスおよび保守については、Servicing Fan Modules and Fan Framesを参照してください。
