コンポーネントの名称

次のセクションでは、CRU および FRU コンポーネントの位置と名称について説明します。

ファンモジュールの名称

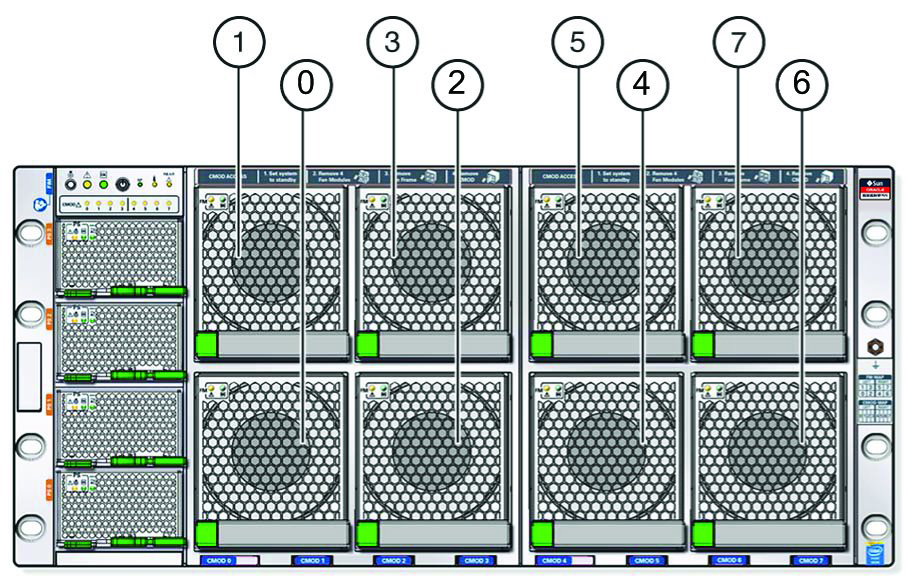

8 つのファンモジュール (FM) は、サーバーの前面から直接アクセスでき、4 つの FM が 2 行に積まれた配置になっています。

  • 下の行 (左から右): FM 0、FM 2、FM 4、および FM 6。

  • 上の行 (左から右): FM 1、FM 3、FM 5、および FM 7。

image:ファンモジュールの名称を吹き出しとともに示す図。
吹き出し
説明
0
FM 0
1
FM 1
2
FM 2
3
FM 3
4
FM 4
5
FM 5
6
FM 6
7
FM 7

8 つのファンモジュールが 2 つのファンフレームに取り付けられています。左側のフレームには、FM 0、FM 1、FM 2、および FM 3 が含まれています。右側のフレームには、FM 4、FM 5、FM 6、および FM 7 が含まれています。

FM の垂直方向の各ペアは、その FM のすぐ後ろに配置されている対応する CPU モジュール (CMOD) に対して冷却を提供します。たとえば、FM 0 および 1 は CMOD 0 および 1 に対して冷却を提供し、FM 6 および 7 は CMOD 6 および 7 に対して冷却を提供します。

CMOD の名称については、CMOD Slot Designationsを参照してください。

電源装置スロットの名称

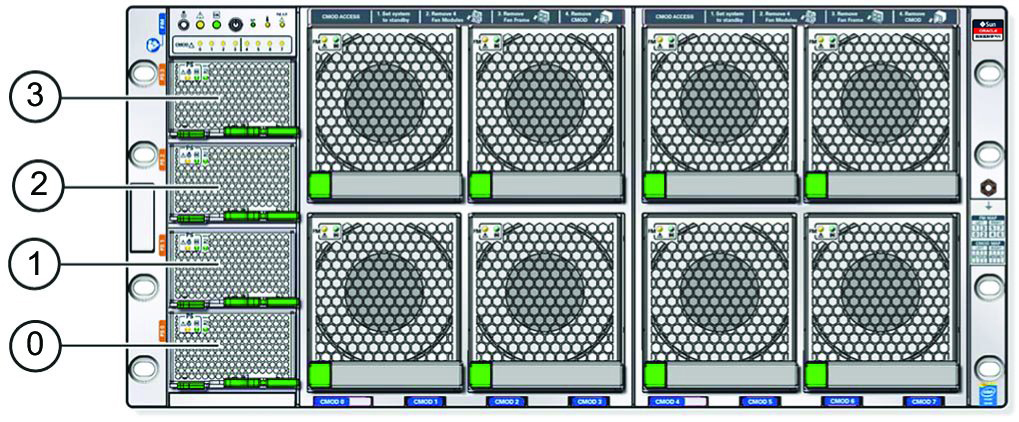

電源ユニット (PSU) の 4 つのスロットはサーバーの前面から直接アクセスでき、1 列に積まれた配置になっています。これらは下から上に向かって PSU 0、PSU 1、PSU 2、および PSU 3 と指定されます。次の図は、PSU の配置を示しています。

image:電源装置の名称を吹き出しとともに示す図。
吹き出し
説明
0
PSU 0
1
PSU 1
2
PSU 2
3
PSU 3

CMOD スロットの名称

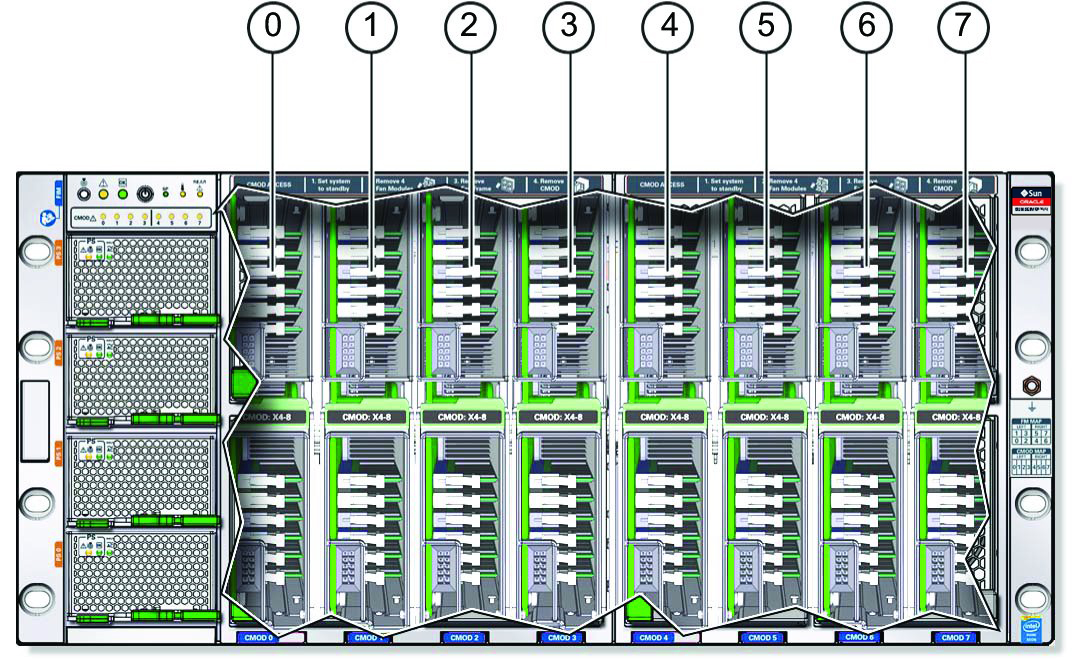

CPU モジュールスロットは、1 行に配置され、左から右に CMOD 0–CMOD 7 と指定されます。CMOD のスロットは、FM およびフレームを取り外してサーバーの前面からアクセスできます。

サーバーは、4 CMOD 構成または 8 CMOD 構成が可能です。4 CMOD システムでは CMOD 0–CMOD 3 に CMOD が存在し、CMOD 4–CMOD 7 にはフィラーパネルが存在します。

詳細は、CPU Module (CMOD) Overviewを参照してください。

image:CMOD の名称を吹き出しとともに示す図。
吹き出し
説明
0
CMOD 0
1
CMOD 1
2
CMOD 2
3
CMOD 3
4
CMOD 4
5
CMOD 5
6
CMOD 6
7
CMOD 7

メモリースロットの名称

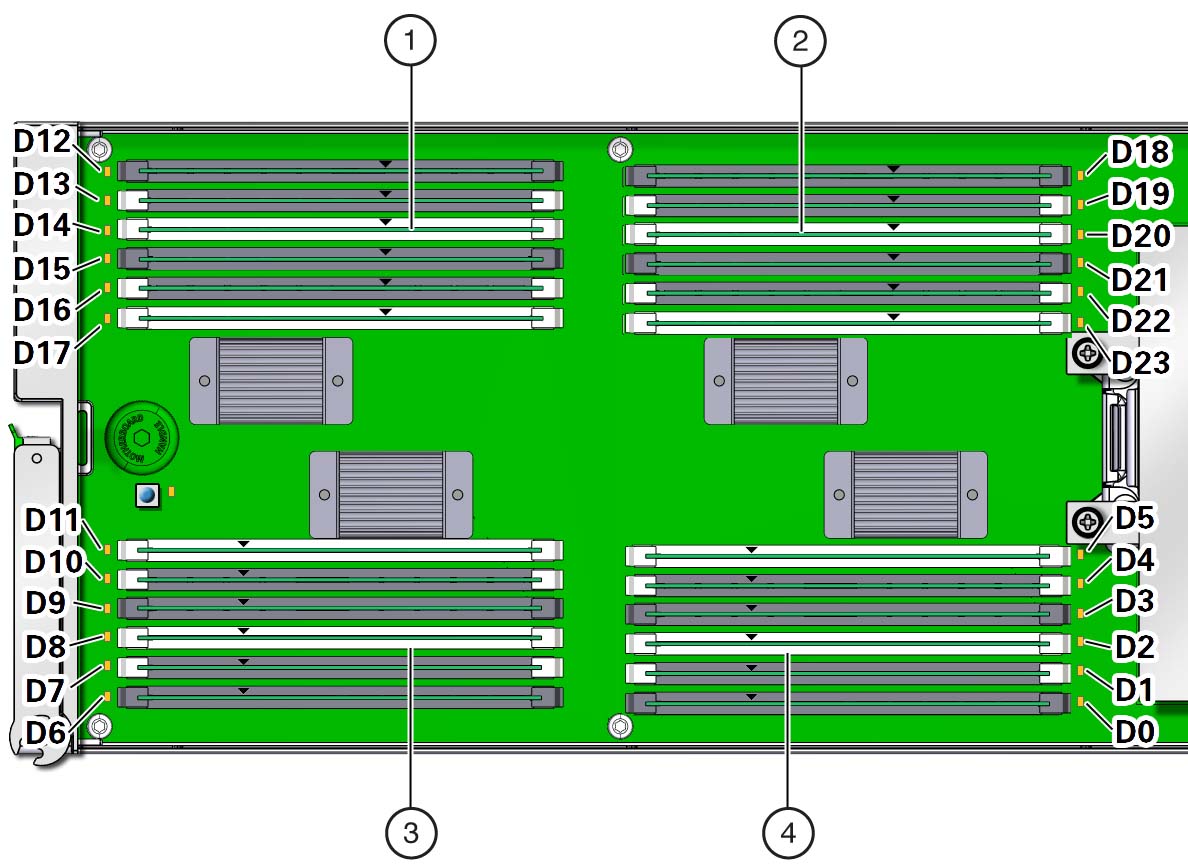

各 CMOD には、6 スロットずつ 4 グループに分けて配置された 24 個の DIMM スロットが含まれています。次の図に、グループとそのスロットの名称を示します。

image:DIMM スロットの名称を吹き出しとともに示す図。
吹き出し
説明
1
スロット D12–D17
2
スロット D18–D23
3
スロット D6–D11
4
スロット D0–D5

関連項目

ストレージドライブスロットの名称

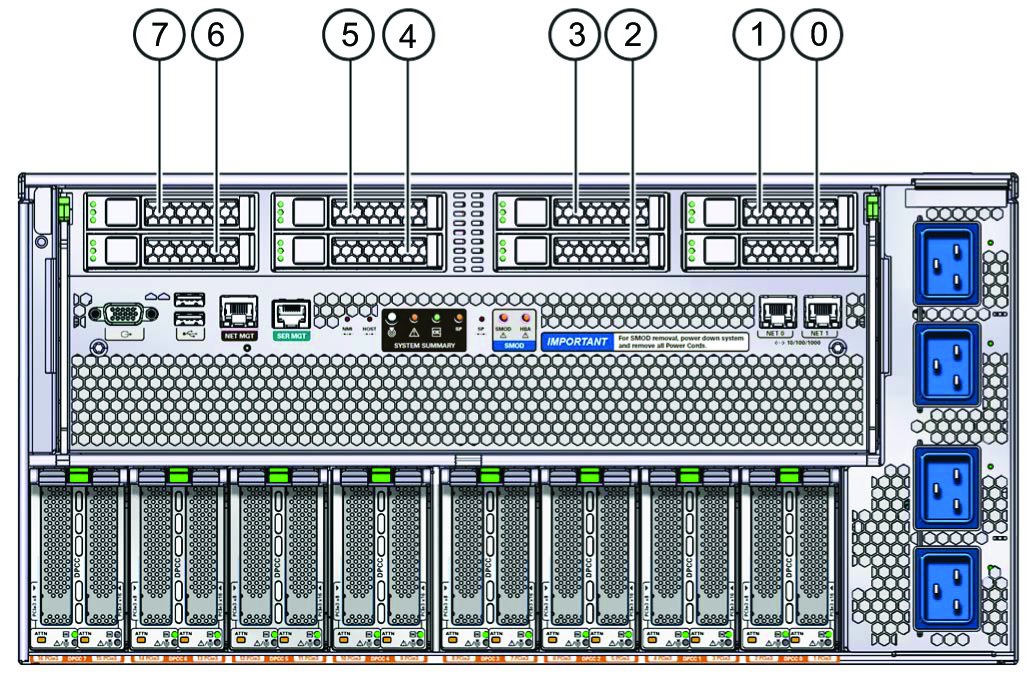

8 つのストレージドライブスロットがシステムモジュール (SMOD) にあり、サーバーの背面から直接アクセスできます。スロットは、4 つのスロットが 2 行に積まれた配置で、右から左に名称設定されます。

  • 上の行にはスロット 0、2、4、および 6 が含まれています。

  • 下の行にはスロット 1、3、5、および 7 が含まれています

image:ストレージドライブのスロットの名称を吹き出しとともに示す図。
吹き出し
説明
0
スロット 0
1
スロット 1
2
スロット 2
3
スロット 3
4
スロット 4
5
スロット 5
6
スロット 6
7
スロット 7

DPCC および PCIe カードスロットの名称

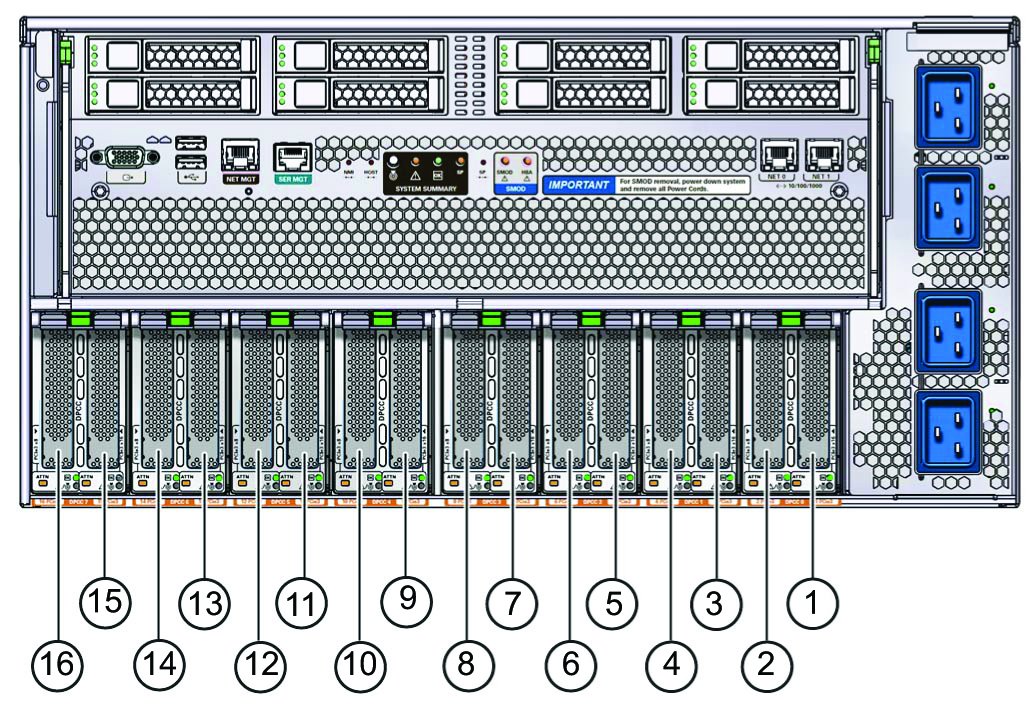

8 つのデュアル PCIe カードキャリア (DPCC) スロットは、サーバーの背面側に 1 行に配置されています。スロットは右から左に DPCC 0–DPCC 7 と指定されます。

各 DPCC は 2 個の PCIe スロットをサポートし、合計 16 個がサポートされます。PCIe スロットは、右から左に PCIe 1–PCIe 16 と指定されます。

  • DPCC 0 には PCIe スロット 1 と 2 が含まれます

  • DPCC 1 には PCIe スロット 3 と 4 が含まれます

  • DPCC 2 には PCIe スロット 5 と 6 が含まれます

  • DPCC 3 には PCIe スロット 7 と 8 が含まれます

  • DPCC 4 には PCIe スロット 9 と 10 が含まれます

  • DPCC 5 には PCIe スロット 11 と 12 が含まれます

  • DPCC 6 には PCIe スロット 13 と 14 が含まれます

  • DPCC 7 には PCIe スロット 15 と 16 が含まれます

次の図に、PCIe スロットの位置と名称を示します。

image:PCIe スロットを示す吹き出しが付いた図。
吹き出し
説明
吹き出し
説明
1
DPCC 0 の PCIe スロット 1
9
DPCC 4 の PCIe スロット 9
2
DPCC 0 の PCIe スロット 2
10
DPCC 4 の PCIe スロット 10
3
DPCC 1 の PCIe スロット 3
11
DPCC 5 の PCIe スロット 11
4
DPCC 1 の PCIe スロット 4
12
DPCC 5 の PCIe スロット 12
5
DPCC 2 の PCIe スロット 5
13
DPCC 6 の PCIe スロット 13
6
DPCC 2 の PCIe スロット 6
14
DPCC 6 の PCIe スロット 14
7
DPCC 3 の PCIe スロット 7
15
DPCC 7 の PCIe スロット 15
8
DPCC 3 の PCIe スロット 8
16
DPCC 7 の PCIe スロット 16

AC 入力電源ブロック

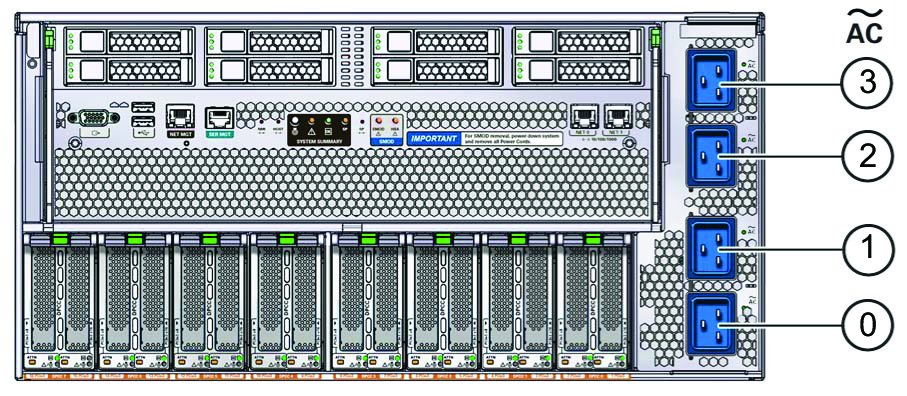

サーバーの背面にある 4 つの AC 電源入力は、積み重なった配置になっています。これらは下から順に AC 0、AC 1、AC 2、および AC 3 と指定されます。名称は対応する PSU に一致します。

AC 電源ブロックは取り外し可能なコンポーネントではありません。

次の図に、AC 電源ブロックの電源差し込み口の位置と名称を示します。

image:AC 電源差し込み口の名称を吹き出しとともに示す図。
吹き出し
説明
0
AC 0
1
AC 1
2
AC 2
3
AC 3
