ストレージドライブを取り付ける

このコンポーネントは、サーバーの前面から直接アクセスします。

始める前に

  1. ホットサービスのためのサーバーの準備を行います。Prepare the Server for Hot Serviceを参照してください。

    あるいは、コールドサービスのためのサーバーの準備を行うには、Prepare the Server for Cold Serviceを参照してください。

  2. 必要に応じて、スロットから HDD フィラーパネルを取り外します。
    1. フィラーパネルの前面にあるハンドルリリースボタンを押します。

      ばね付きのハンドルが勢いよく開きます。

    2. フィラーパネルを取り外すには、ハンドルを使用してそれをスロットから引き出します。
  3. ドライブハンドルが開いていることを確認します。
  4. 開いているハンドルが右側になるようにドライブを空のスロットに合わせます。

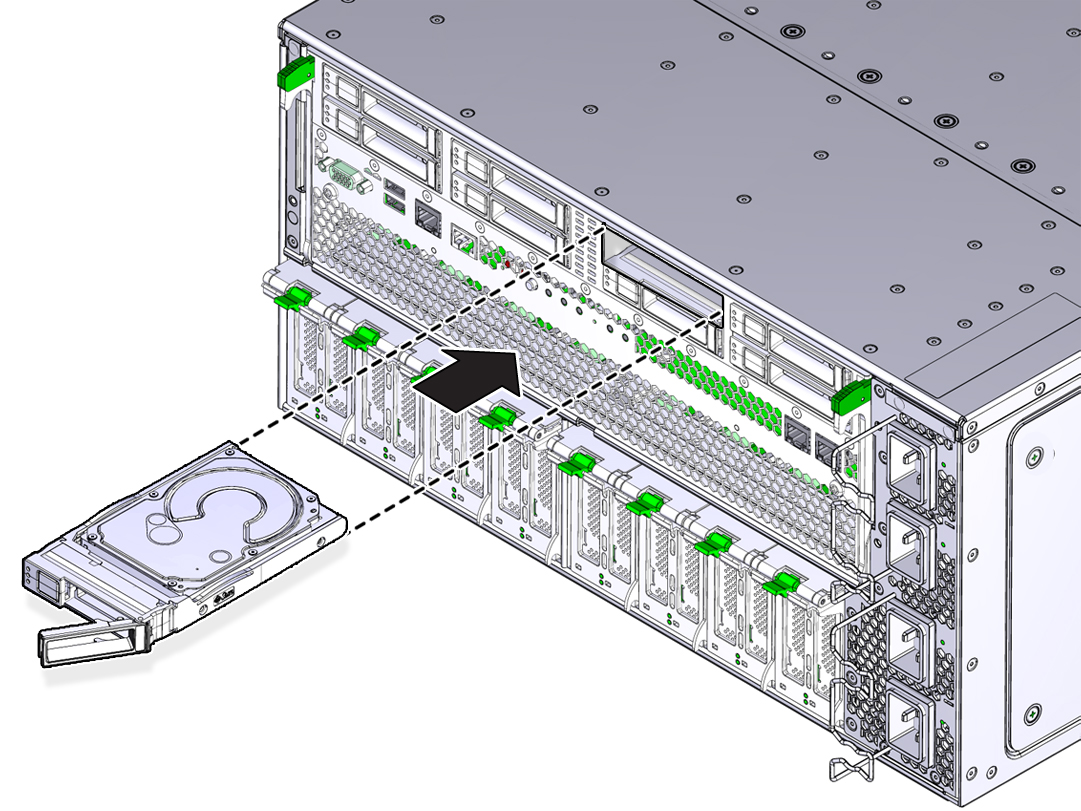

    image:挿入されたドライブを示す図。
  5. ドライブをスロットに滑り込ませ、ドライブが止まってハンドルが閉じ始めるまで内側に押し込みます。
  6. ハンドルを閉じた位置まで回します。

    ドライブは SMOD の前面と同じ平面上で固定されます。

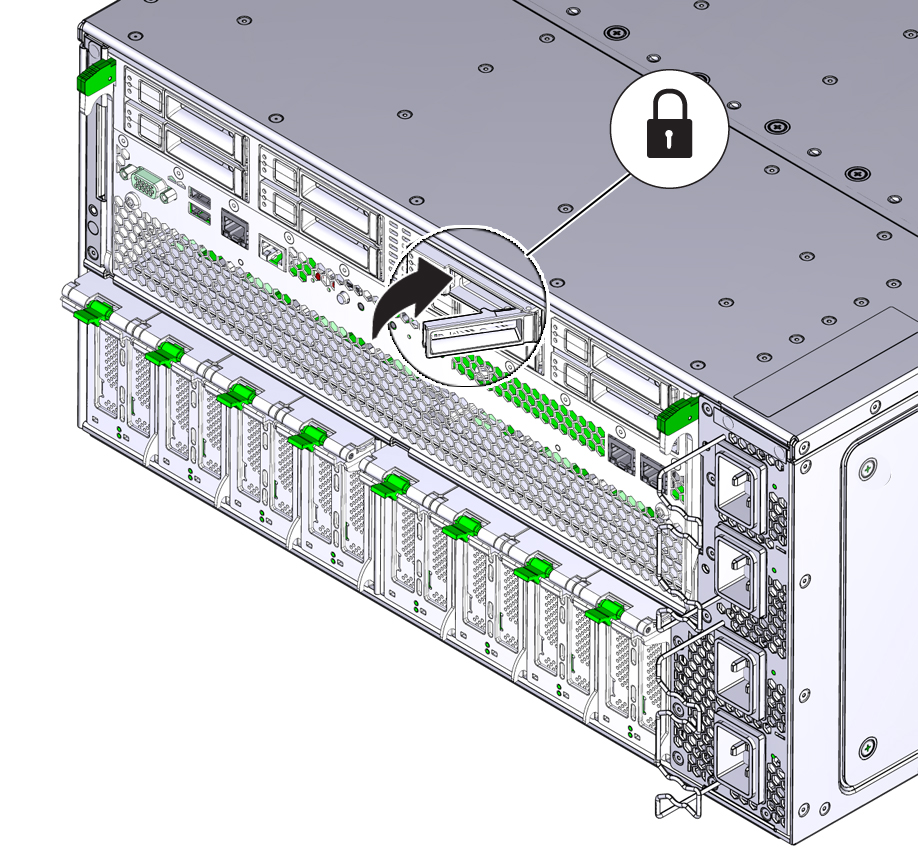

    image:ドライブレバーを閉じる図。
