PCIe カードを取り付ける

PCIe カードにアクセスするには、最初にその DPCC を取り外す必要があります (Remove a DPCCを参照)。各デュアル PCIe カードキャリア (DPCC) には、1 つまたは 2 つの PCIe カードを取り付けることができます。

PCIe カードを交換する場合やその構成を変更する場合は、この手順を実行します。

始める前に

• コンポーネントの保守性、位置、および名称については、Component Serviceability, Locations, and Designationsを参照してください。

1. ホットサービスのためのサーバーの準備を行います。Prepare the Server for Hot Serviceを参照してください。

   あるいは、コールドサービスのためのサーバーの準備を行うには、Prepare the Server for Cold Serviceを参照してください。

2. DPCC PCIe スロットを特定します。
3. 必要に応じて DPCC を取り外します。Remove a DPCCを参照してください。
4. 蝶番が左側になるように DPCC の向きを合わせます。
5. DPCC の上部を開くには、蓋の蝶番がない側の端にあるリリースラッチを持ち上げ、蓋を上に回してから左に回します。
6. DPCC の上部カバーが開いていることを確認します。

   DPCC の上部は一方の端が蝶番で連結されています。開くには、蝶番のない側の端にある爪を持ち上げます。



7. エッジ (バス) コネクタが下向きになり、I/O (ケーブルコネクタ) が左を向くように、PCIe カードの向きを合わせます。

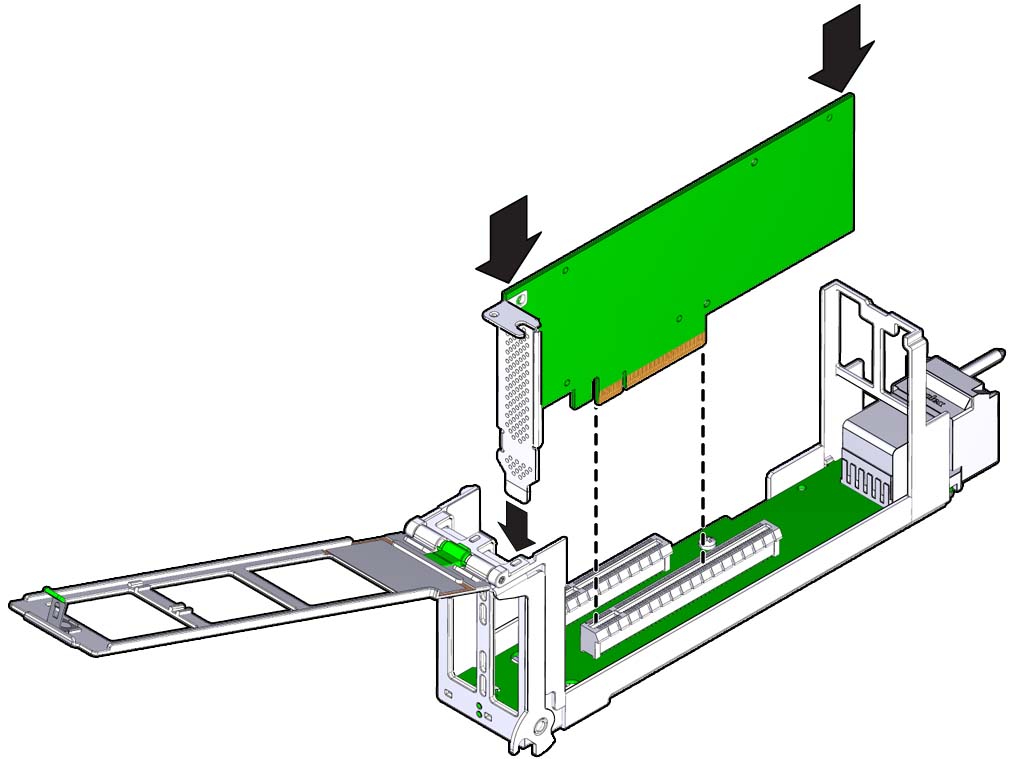

8. カードを取り付けるには、エッジコネクタを DPCC 内のスロットに合わせ、カードを押し下げてスロットに挿入します。

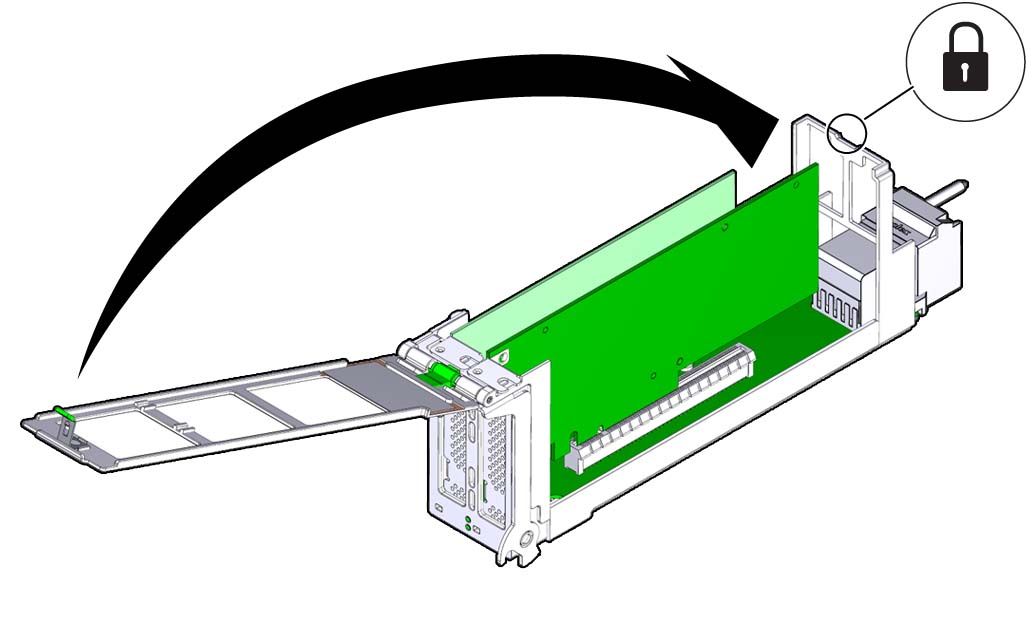

9. DPCC の上部を閉じるには、それを右に回して、上部の端にあるクリップが DPCC の蝶番のない側の端に固定されるようにします。

   ---

   注意  -  指を挟まないように注意してください。上部を閉じるときは、その下側に指が触れないようにしてください。

   ---



10. 関連するコンポーネントの障害があればクリアします。詳細については、Clear Hardware Fault Messagesを参照してください。

次のステップ

• Install a DPCC
