Oracle® Server X5-8 サービスマニュアル

印刷ビューの終了

更新: 2015 年 7 月



CMOD カバーの取り外しと取り付けを行う

CMOD カバーの取り外しまたは取り付け時は、必ず静電気防止に関するコンポーネントの保守性要件を守ってください。コンポーネントを損傷から守るために、必ず静電気防止用マットを使用し、リストストラップを着用してください。

始める前に

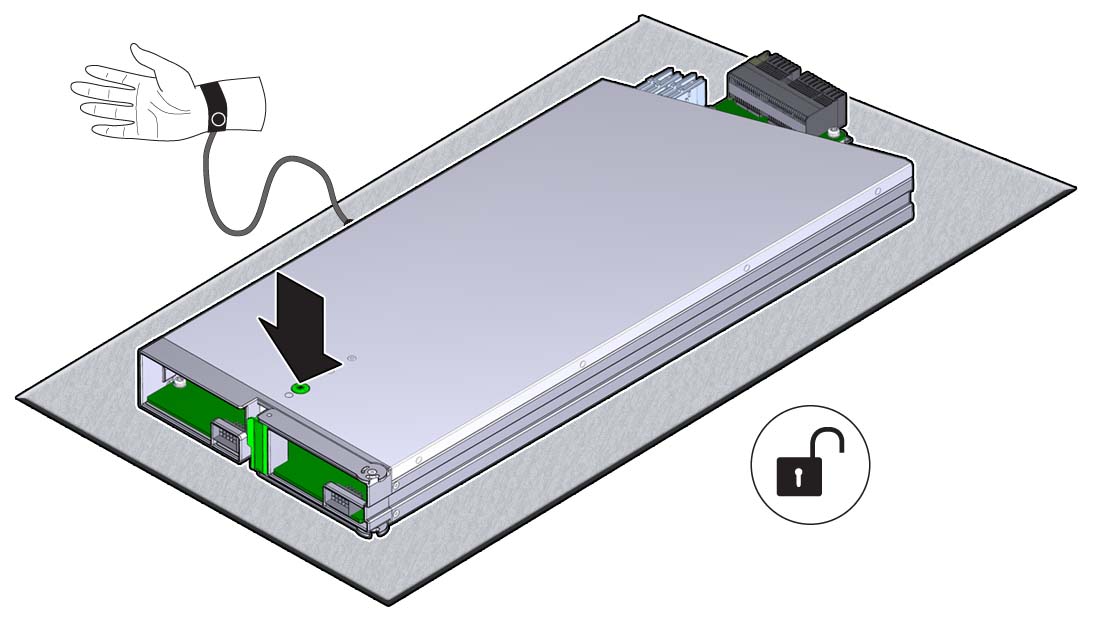

  1. CMOD の上部カバーを外すには、リリースボタンを押し、CMOD カバーを CMOD の後部に向けてスライドさせ、持ち上げて外します。

    Caution

    注意  -  コンポーネントが損傷します。CMOD コンポーネントは、静電気放電の影響を非常に受けやすくなっています。リストストラップを着用し、静電気防止用リストマットを使用してください。



    image:CMOD カバーを取り外す方法を示す図。
    image:CMOD カバーを取り外す方法を示す図。
  2. カバーを取り付けるには、緑色のボタンを前側にして CMOD シャーシの上にカバーを置きます。
  3. カバー先端と CMOD の前面の間に約 1 インチ (25 mm) の隙間を残して、カバーをシャーシの上に置きます。
  4. シャーシの両端がカバーの両端によって覆われ、カバーのピンがシャーシの側面壁のスロットと合っていることを確認します。
  5. 所定の位置にロックされるまで、CMOD の前側にカバーをスライドさせます。

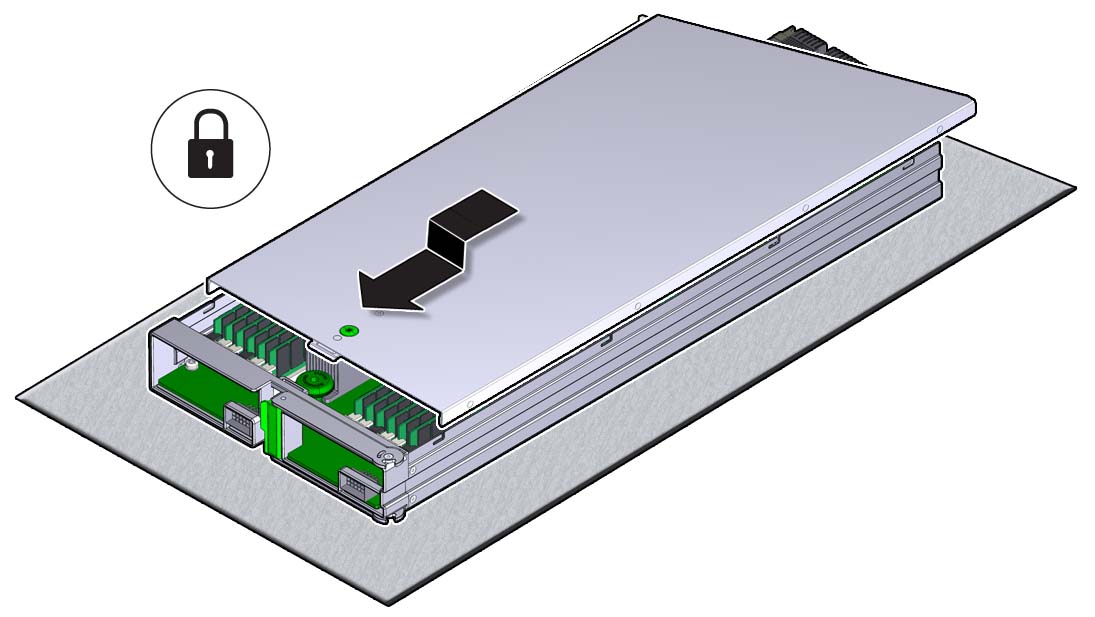

    image:CMOD カバーを取り付ける方法を示す図。

    このアクションを行うと、カチッと音がします。
