コールドサービスのためのサーバーの準備


注 -  この手順では、Oracle ILOM Web インタフェースと CLI インタフェースを組み合わせて使用します。ただし、この手順は、Oracle ILOM CLI インタフェースのみを使用して実行できます (詳細は Oracle ILOM のドキュメントを参照してください)。

コールドサービスコンポーネントは、サーバーの電源が完全に切断されているときに保守する必要があります。コンポーネントの保守性の詳細は、Component Serviceability Requirementsを参照してください。

この手順では、次のことを実行できるように、サーバーの保守を準備する方法について説明します。

  • コールドサービス可能コンポーネントの取り外し、交換、または装着。

  • マザーボードプロセッサおよび DIMM の障害検知回路の使用。

  • 内蔵 USB ドライブなどの内部コンポーネントへのアクセス。

始める前に

  • 重要: 取り外しおよび取り付けの手順を実行する前に、ハードウェア関連の情報についてOracle Server X5-8 Product Notes を参照してください。

  1. サーバーの電源を切断し、フロントパネルのロケータインジケータをアクティブにするには、次の手順に従います。
    1. Oracle ILOM Web インタフェースにログインします。

      サーバー SP の IP アドレスを使用して Web ブラウザから Oracle ILOM を指定し、root または管理者権限を持つユーザーとしてとしてログインします。Accessing Oracle ILOM in Oracle X5 Series Servers Administration Guideを参照してください。

    2. 「Summary」画面の「Actions」セクションで、「Power State Turn Off」ボタンをクリックします。

      このアクションはサーバーの電源を切断して、スタンバイ電源モードにします。電源切断オプションについては、Powering Off the Serverを参照してください。

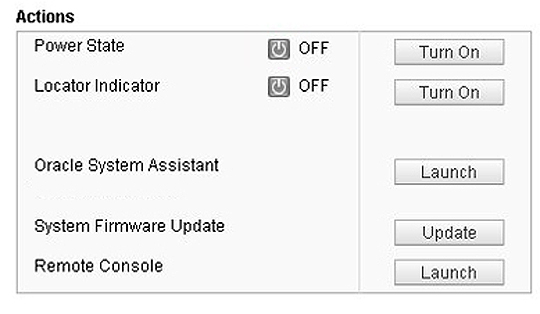

      image:「Summary」画面の「Actions」セクションを示すスクリーンショット。
    3. 「Summary」画面の「Actions」セクションで、「Locator Indicator」の「Turn On」ボタンをクリックします。

      このアクションは、サーバーのフロントパネルおよびバックパネルにあるロケータインジケータをアクティブにします。ほかのオプションについては、Managing the Locator Indicatorを参照してください。

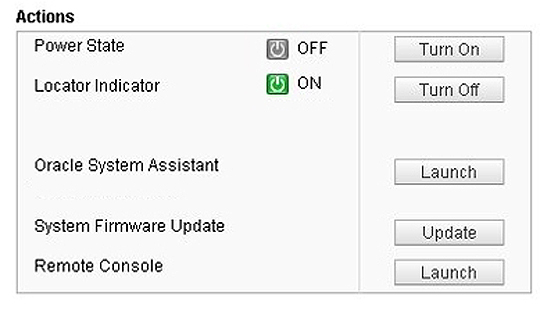

      image:「Summary」画面の「Actions」セクションを示すスクリーンショット。
  2. サーバーの場所にいるときに、ESD を防止した保守スペースを設定します。

    コンポーネントを配置できるスペースを設定します。これは ESD 対策がなされたスペースである必要があります。Performing Electrostatic Discharge and Static Prevention Measuresを参照してください。

  3. サーバーの電源コードを取り外します。

    Caution

    注意  -  データ損失。サーバーが全電力モードのときに電源コードを取り外すと、サーバーは即時シャットダウンします。サーバーが全電力モードのときには電源コードを取り外さないでください。スタンバイ電源モードにしてからサーバーの電源を切断してください。


  4. 必要に応じて、サーバーのバックパネルに接続されたほかのケーブルをラベルを付けてから外します。

    ケーブルが接続されたコンポーネント (SMOD、DPCC) を取り外す場合は、ケーブルが接続されているポートまたはスロットにラベルを付け、ケーブルを取り外します。
