HBA カードを取り外す
これは、SMOD を取り外すことで、サーバーの背面からアクセスできる内部コンポーネントです。ホストバスアダプタ (HBA) カードは、SMOD マザーボードに搭載されている内部 PCIe スロットに取り付けられています。HBA カードを交換するには、この手順を使用します。
始める前に
コンポーネントの保守性、位置、および名称については、Component Serviceability, Locations, and Designationsを参照してください。
- コールドサービスのためのサーバーの準備を行います。Prepare the Server for Cold Serviceを参照してください。
- SMOD を取り外します。Remove the SMODを参照してください。
- 前面が自分の方を向くようにして、SMOD を平面に置きます。
- SMOD のハンドルを閉じます。
- 背面 (コネクタ側) が自分の方を向くように SMOD を 180 度回転させます。
-
SMOD を裏返して、HBA を探します。
注 - SMOD のコネクタ側 (背面) をまだ自分の方に向けておいてください。HBA は SMOD の内側にあり、右側の上向きの開口部からアクセスできます。次の図では、吹き出し 1 がロックレバーを示し、吹き出し 2 が HBA カードの位置を示しています。
-

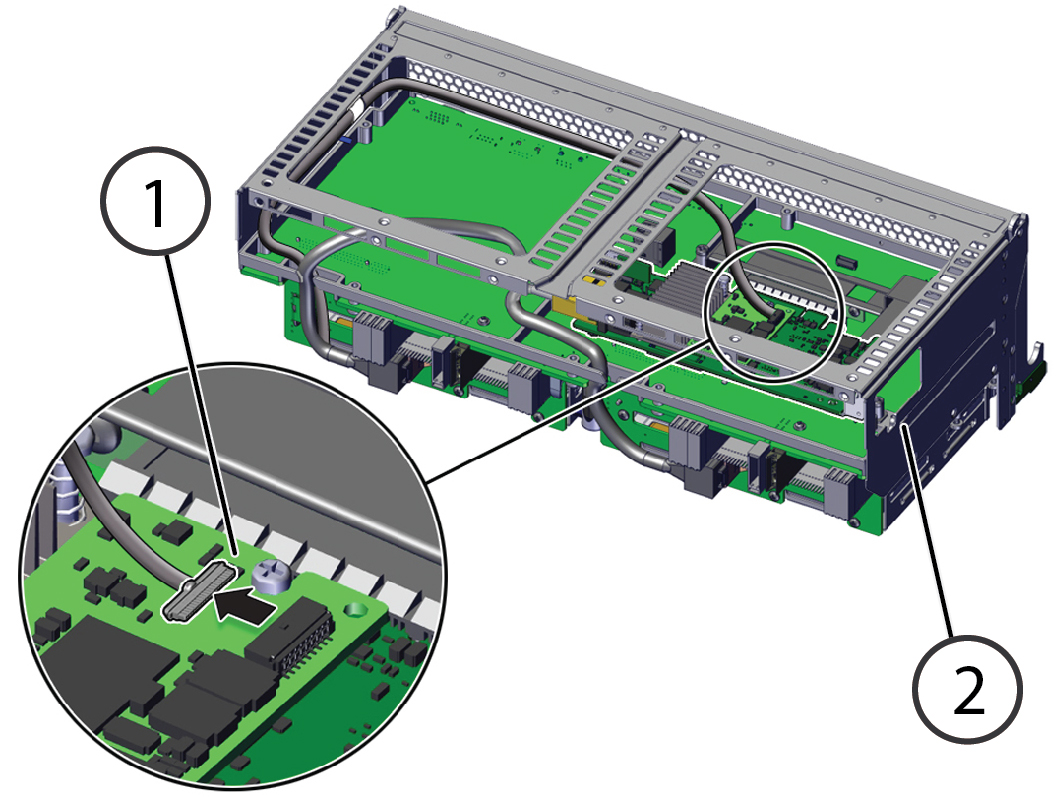

ESM 延長ケーブルを HBA から外します [1]。
-

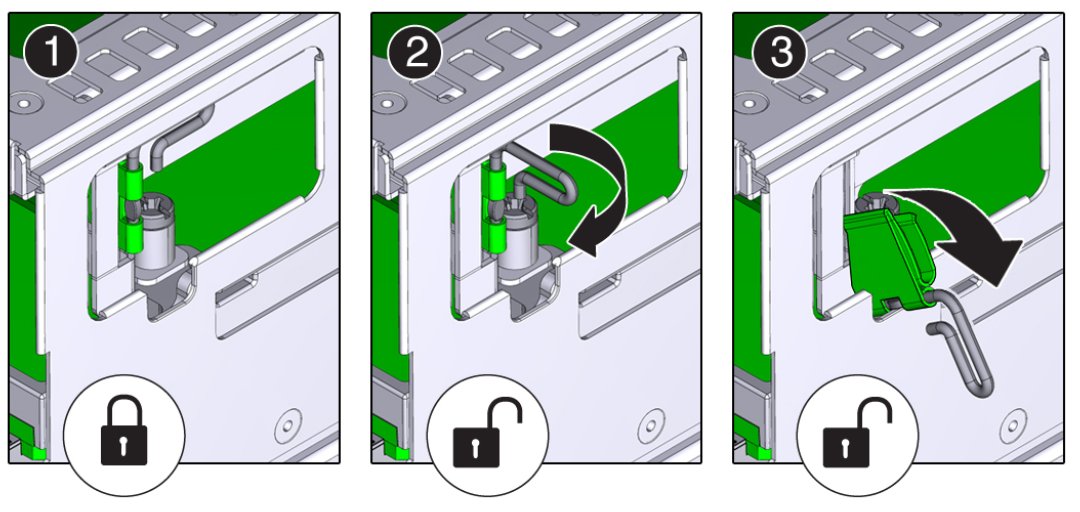

HBA カードのロックを解除するには、緑色のリリースハンドル [2] を外側に回してから下に回します。
このハンドルは SMOD の右 (垂直) 側にあります。これにアクセスするには、内側から外側に向かって押すことが必要になる場合があります。
-

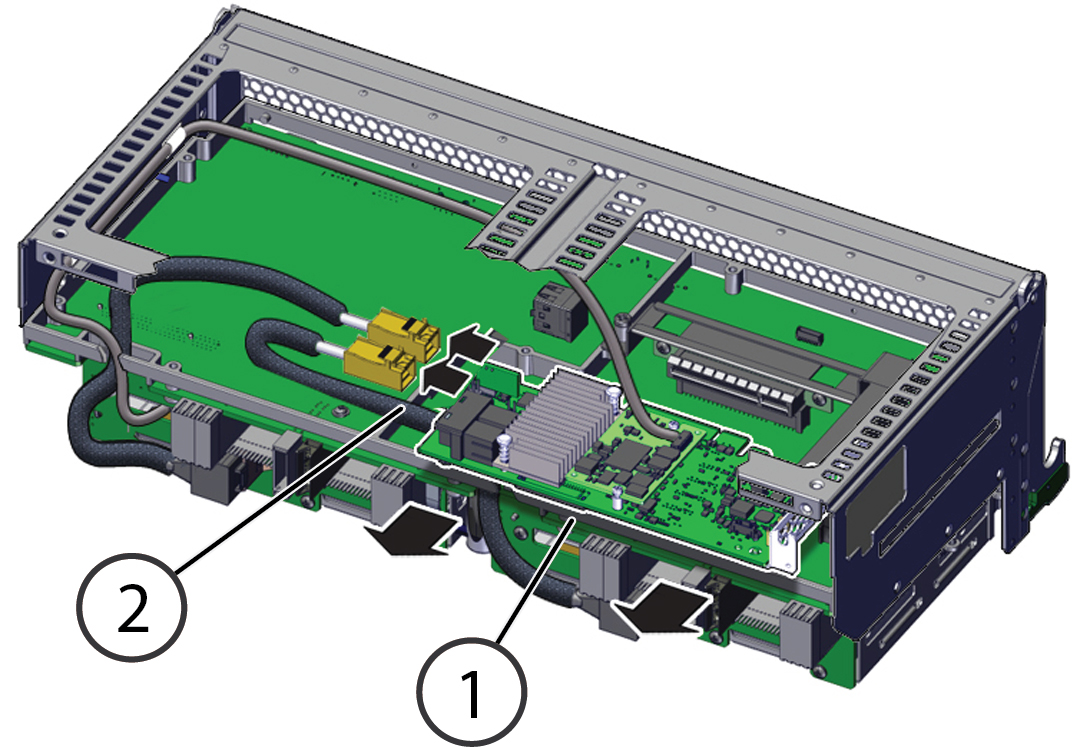

HBA カードを SMOD マザーボード上のコネクタから取り外すには、SAS ケーブルにアクセスできるまでカードを十分に手前に引きます [1]。
注 - 2 本のストレージドライブバックプレーンケーブルはまだカードに接続されたままです。小型の SAS コネクタ付きの 2 本のケーブルによって、HBA がストレージドライブバックプレーンに接続されています。
-
HBA カードから SAS ケーブルを外します [2]。
注 - これらのケーブルを SMOD から外さないでください。 - HBA カードを SMOD から完全に取り外します。
次のステップ
