ESM 延長ケーブルを交換する

1. コールドサービスのためのサーバーの準備を行います。Prepare the Server for Cold Serviceを参照してください。
2. SMOD を取り外します。Remove the SMODを参照してください。
3. 背面 (コネクタ側) が自分の方を向くように SMOD を 180 度回転させます。

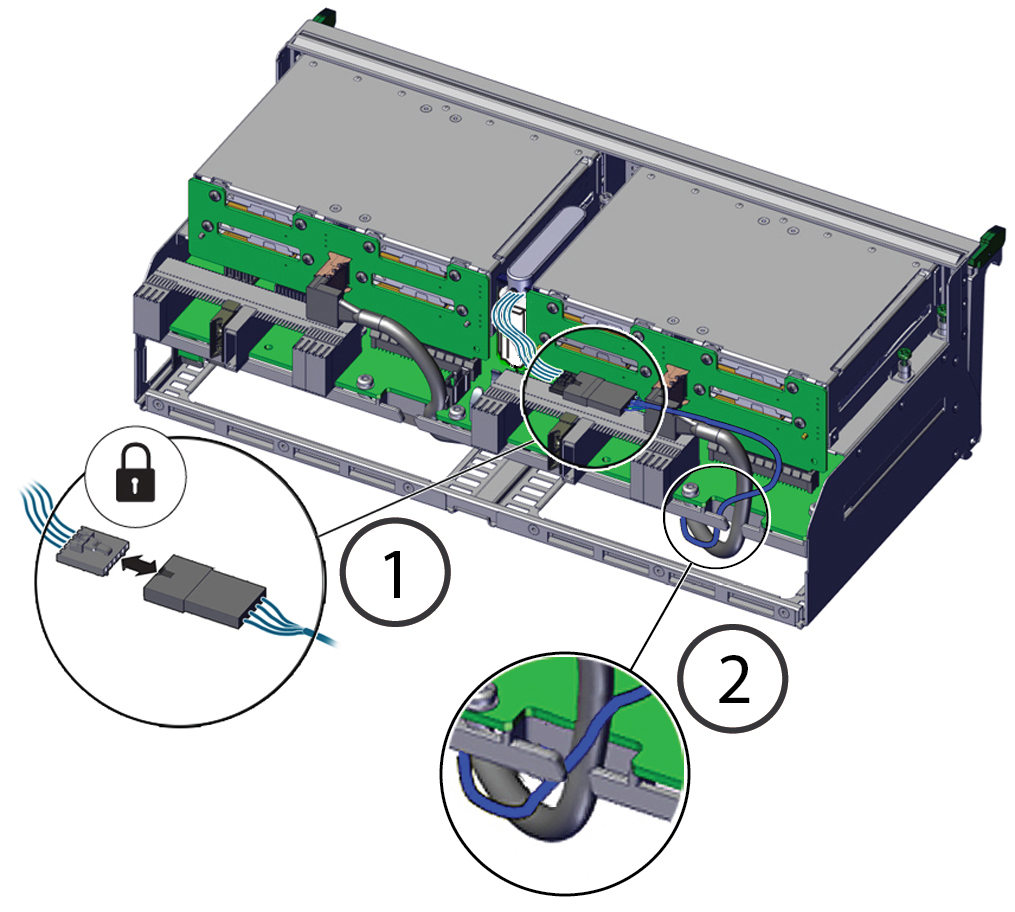

4. エネルギーストレージモジュール (ESM) ケーブルを ESM 延長ケーブルから外します [1]。

5. ケーブルをスライドさせてスロットから外します [2]。
6. SMOD を裏返して、HBA を探します。

   SMOD のコネクタ側 (背面) をまだ自分の方に向けておいてください。

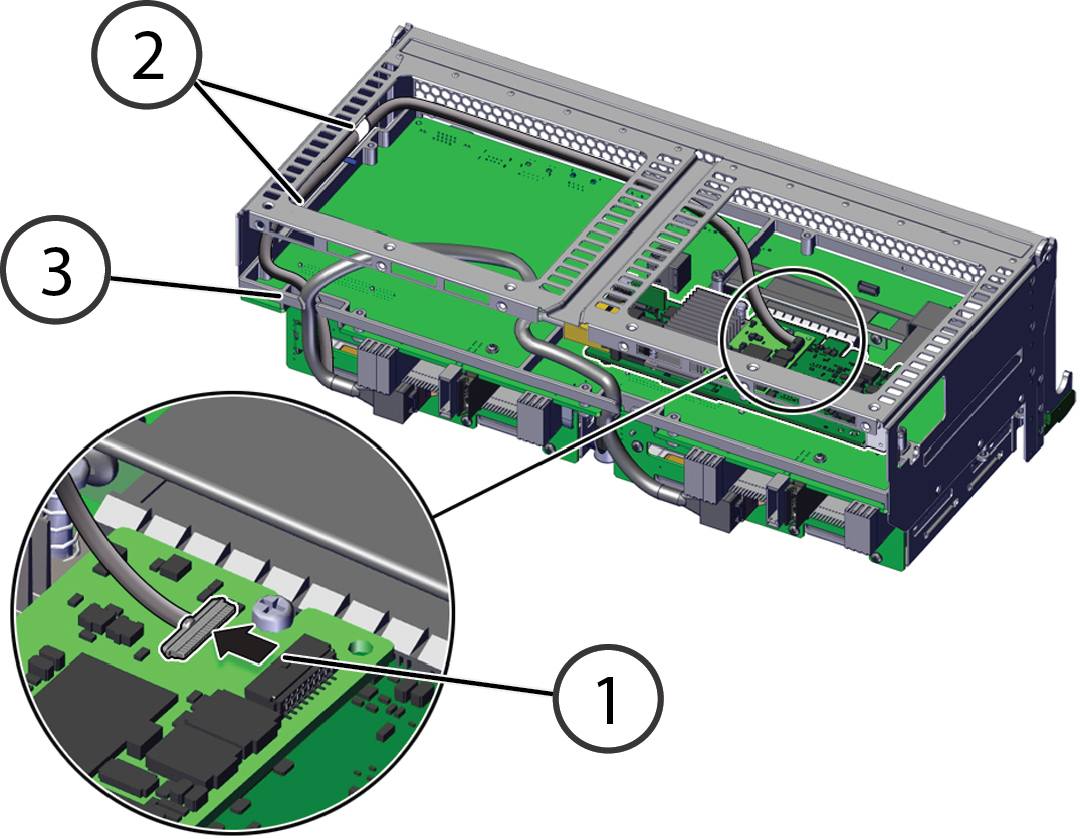

7. ESM 延長ケーブルを HBA から外します [1]。
8. ESM 延長ケーブルをエンクロージャーの壁のクリップから外します [2]。
9. 古い ESM 延長ケーブルを取り外します。
10. 新しい ESM 延長ケーブルを HBA から配線し、サポートビームの下を通し、クリップを通して [2]、スロットを通します [3]。
11. SMOD を裏返します。

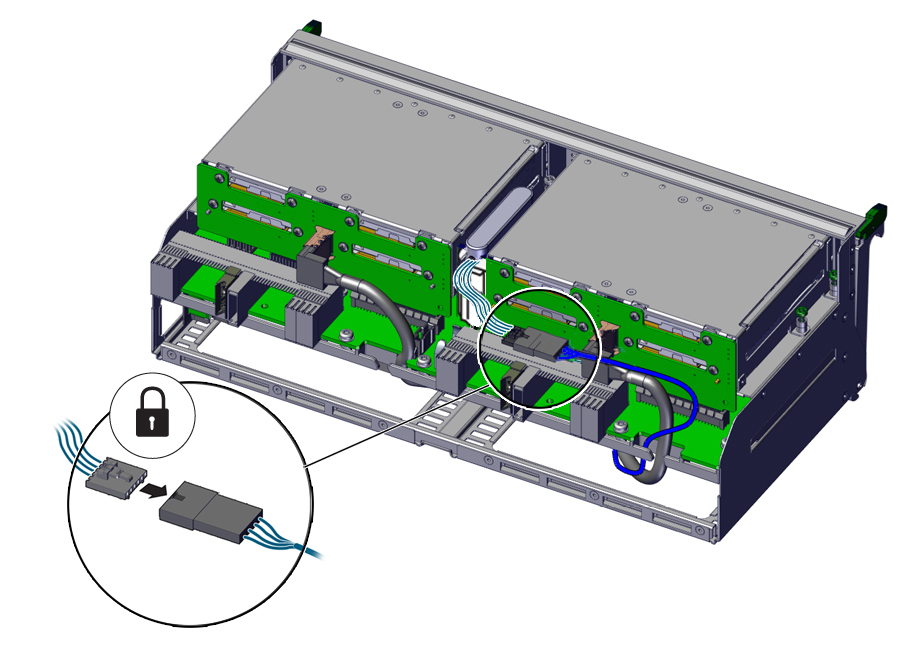

12. ESM 延長ケーブルを ESM のコネクタに接続します。

    ESM のコネクタは、ESM 本体から約 4 インチの長さのケーブルの末端にあります。



13. ケーブルが正しく配線されていて、ESM および HBA に接続されているかどうか検査します。
