Composants internes du contrôleur ZS4-4
Le châssis ZS4-4 contient des unités remplaçables par l'utilisateur (CRU) et des unités remplaçables sur site (FRU), comme le montre l'illustration suivante. Les FRU doivent être remplacées par des techniciens de maintenance Oracle dûment formés.

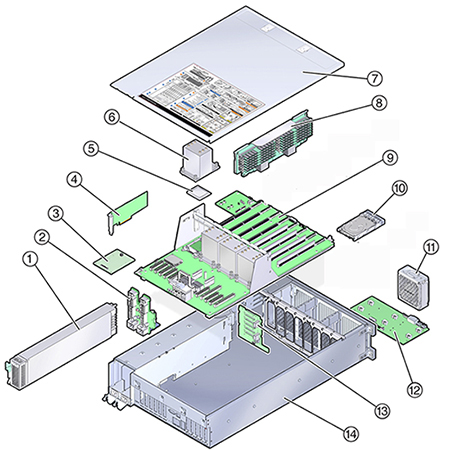

Figure 26 Composants internes (vue éclatée)
|
Unité système du contrôleur ZS4-4 : le contrôleur ZS4-4 contient deux unités d'initialisation système situées dans les emplacements 0 et 1 en tant que paire mise en miroir. Il est possible d'installer des périphériques de cache dans les emplacements 2 à 5 du contrôleur, ou les emplacements 20 à 23 de l'étagère de disques.
Remarque - Les périphériques de cache en lecture doivent être installés, soit dans le contrôleur, soit dans une étagère de disques. Il est impossible d'installer des périphériques de cache en lecture dans des emplacements de contrôleur et des emplacements d'étagère de disques en même temps. Pour connaître les exigences logicielles et les règles de configuration d'emplacement, reportez-vous à la section Configurations d'étagère de disques.

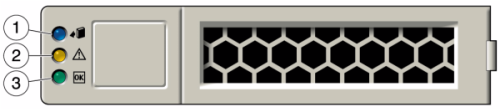

Un panneau de remplissage doit être installé dans chaque emplacement de disque inoccupé. Les LED d'unité système sont présentées dans l'illustration suivante.
Figure 27 LED d'unité système
|
CPU et mémoire ZS4-4 : le contrôleur ZS4-4 comporte quatre CPU Intel Xeon E7-8895 v2 15 coeurs 2,8 GHz et huit cartes riser de mémoire, comme illustré dans la figure suivante. La mémoire comporte des modules DIMM DDR3 de 16 Go pour autoriser jusqu'à 1,5 To (quatre-vingt seize modules de 16 Go). Toutes les cartes riser DIMM du contrôleur ZS4-4 sont entièrement équipées pour permettre cette configuration.

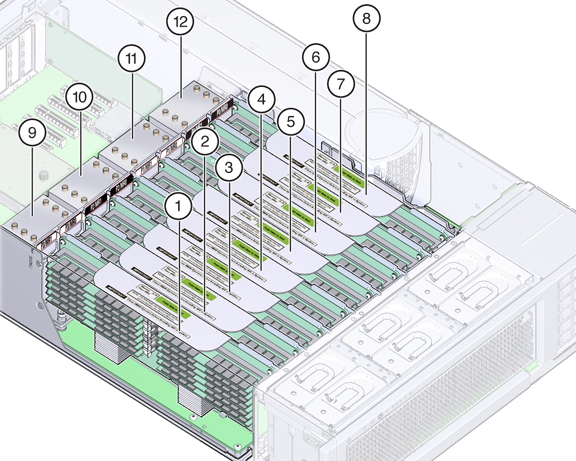

Figure 28 CPU et mémoire du contrôleur ZS4-4
|
Chaque carte riser de mémoire contient douze emplacements de module DIMM, quatre canaux DDR3 et deux ASIC de tampon de mémoire. Chaque tampon de mémoire comporte deux canaux (A et B) et est relié à trois emplacements de module DIMM par canal. Chaque tampon de mémoire est connecté au contrôleur de mémoire intégré du processeur par une liaison SMI-2.
Les noms des modules DIMM dans les journaux de l'appareil et la vue Maintenance > Matériel sont affichés avec un nom complet, par exemple /SYS/MB/P0/D7.
Pour plus d'informations sur la configuration de la mémoire et les procédures de remplacement des modules DIMM, reportez-vous à la section Replacement d'un module DIMM ZS4-4.
Sous-système de refroidissement ZS4-4 : les composants internes ZS4-4 sont refroidis par de l'air qui pénètre par l'avant du contrôleur et s'échappe par l'arrière. Le refroidissement s'effectue à deux endroits du châssis : l'unité d'alimentation et la carte mère.

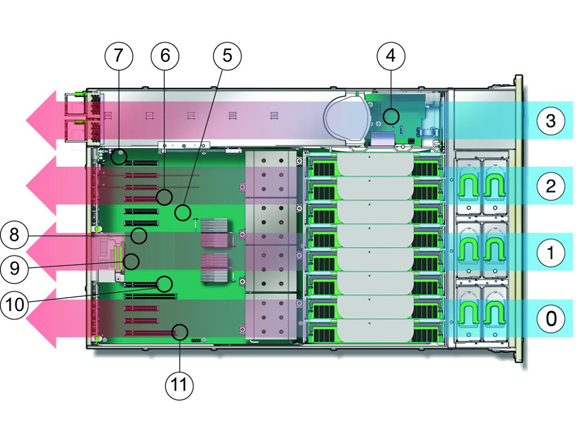

La l'illustration suivante présente les zones de refroidissement et l'emplacement approximatif des capteurs de température. Le tableau de légende associé fournit les noms NAC et les désignations de carte mère des capteurs.
Figure 29 Sous-système de refroidissement du contrôleur ZS4-4
|
