Manuel de maintenance client Oracle^® ZFS Storage Appliance, Version OS8.8.x

Composants internes du ZS9-2

La figure suivante présente les principaux composants du contrôleur ZS9-2 et la légende permet de les identifier.

Légende de la figure Description 1 Deux disques système, dix panneaux de remplissage 2 Backplane du disque 3 Châssis du système 4 Module LED et capteur de température à l'avant 5 Modules de ventilateur 6 Plateau de ventilateur 7 Ensemble carte mère 8 Processeurs et dissipateurs thermiques 9 Capot supérieur 10 Cartes PCIe 11 Batterie système 12 Alimentations électriques 13 Déflecteur d'air 14 DIMM

Unité de stockage ZS9-2

Cette section indique l'emplacement et explique les fonctions des indicateurs d'état de l'unité de stockage.

Légende Description 1 Prêt pour le retrait (bleue) 2 Opération de maintenance requise (orange) 3 OK/Activité (verte)

Module de ventilateur du ZS9-2

Les quatre modules de ventilateur sont situés à l'avant du contrôleur ZS9-2, entre les CPU et les tiroirs de lecteur. Les modules de ventilateur sont désignés de la gauche vers la droite. Comme indiqué sur l'illustration suivante, les quatre modules de ventilateur sont appelés : FMO, FM1, FM2 et FM3.

Couleur et signification de l'état des LED Orange : le module de ventilateur est défectueux. La LED de ventilateur supérieur à l'avant et les LED d'intervention requise du panneau arrière sont également allumées si le système détecte un module de ventilateur défectueux. Non allumé : le module de ventilateur est opérationnel (OK).

Alimentation ZS9-2

Les deux emplacements d'alimentation sont situés sur la droite du contrôleur (depuis l'avant du contrôleur) et sont désignés de haut en bas. Les alimentations sont accessibles à l'arrière du contrôleur. Comme indiqué sur l'illustration suivante, la désignation supérieure est PS 1 et la désignation inférieure PS 0.

Légende Description 1 Alimentation 0 2 Alimentation 1

Les deux alimentations assurent la redondance en permettant au contrôleur de fonctionner lorsqu'une alimentation est défaillante. Cependant, lorsque le contrôleur fonctionne sur une alimentation, la redondance n'existe plus, ce qui augmente considérablement le risque d'arrêt inattendu et de perte de données. Remplacez immédiatement toute alimentation défaillante ou tout composant défaillant appartenant à une configuration redondante.

Légende Description 1 Alimentation (PS) 1 2 Indicateurs d'état PS 1 : LED d'intervention requise : orange ; LED d'alimentation CA et de sortie CC OK : verte 3 PS 0 4 Indicateurs d'état PS 0 : LED d'intervention requise : orange ; LED d'alimentation CA et de sortie CC OK : verte

Module DIMM du ZS9-2

Chaque processeur, P0 et P1, comporte 16 emplacements de modules DIMM organisés en 8 canaux de mémoire. Chaque canal de mémoire comporte deux emplacements de modules DIMM : un noir (emplacement 0) et un blanc (emplacement 1).

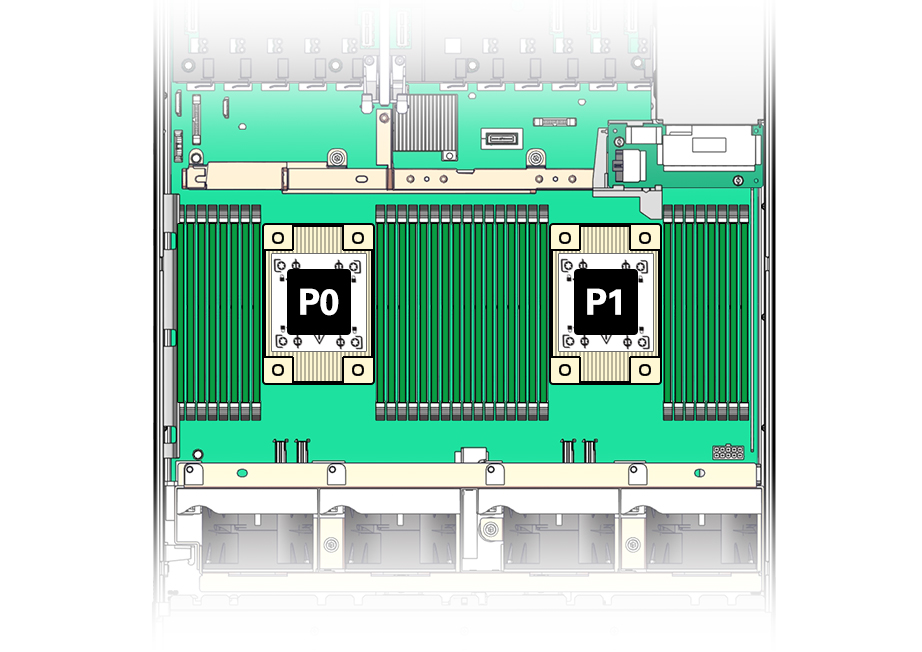

La figure suivante indique la disposition physique des modules DIMM et du/des processeur(s). Lorsque vous observez le contrôleur de l'avant, le processeur 0 (P0) est sur la gauche.

Le tableau suivant présente les canaux de mémoire et les emplacements DIMM qui y sont associés.

Canaux de mémoire Emplacement DIMM 0 (noir) Emplacement DIMM 1 (blanc) 0 D9 D8 1 D11 D10 2 D13 D12 3 D15 D14 4 D6 D7 5 D4 D5 6 D2 D3 7 D0 D1

Comme le montre la figure, les emplacements de modules DIMM indiquent D0 à D7 à gauche de chaque processeur, et D8 à D15 à droite de chaque processeur. Pour chaque processeur, les emplacements noirs sont : D0, D2, D4, D7, D9, D11, D13 et D15. De la même manière, pour chaque processeur, les emplacements blancs sont : D1, D3, D5, D6, D8, D10 D12 et D14.

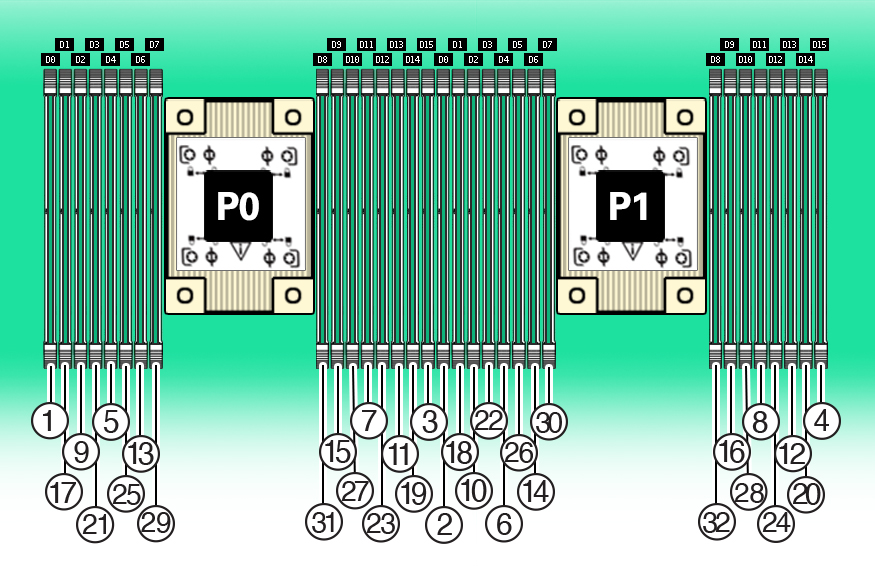

Le tableau suivant décrit les configurations de mémoire prises en charge pour Oracle ZFS Storage ZS9-2. Le modèle milieu de gamme prend en charge 8 ou 16 modules DIMM, et le modèle haut de gamme 32. Tous les modules DIMM ont une capacité de 64 Go. Les emplacements de modules DIMM dans le tableau s'appliquent à la fois aux processeurs P0 et P1 ; par exemple, P0/D2,P0/D6,P0/D9,P0/D13 et P1/D2,P1/D6,P1/D9,P1/D13.

Configuration Nombre total de modules DIMM installés Emplacements de modules DIMM occupés Capacité en DRAM Description Modèle milieu de gamme Oracle Storage ZS9-2, configuration avec faible quantité de mémoire 8 D2, D6, D9, D13 512 Go Sockets noirs occupés Modèle milieu de gamme Oracle Storage ZS9-2, configuration avec grande quantité de mémoire 16 D2, D6, D9, D13 D3, D7, D8, D12 1024 Go Sockets noirs occupés Sockets blancs occupés Modèle haut de gamme Oracle Storage ZS9-2 32 D0, D2, D4, D6, D9, D11, D13, D15 D1, D3, D5, D7, D8, D10, D12, D14 2 048 Go Sockets noirs occupés Sockets blancs occupés

Unités de stockage ZS9-2

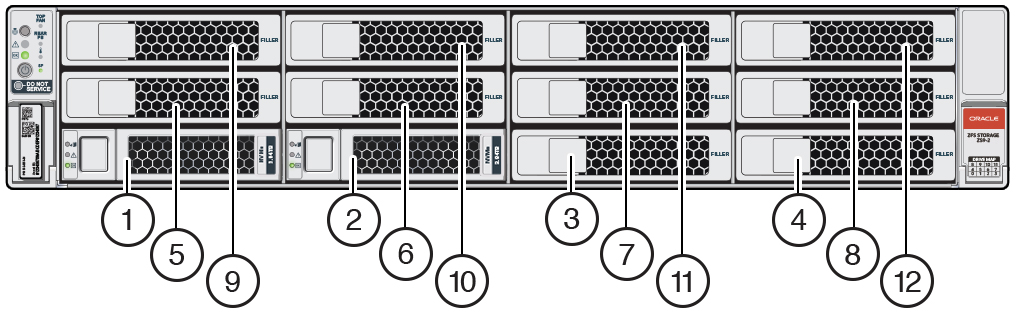

Seuls deux des emplacements d'unité de stockage sont utilisés à des fins de réinitialisation du système, en comptant les unités mises en miroir redondantes. Elles sont utilisées et désignées successivement en partant d'en bas à gauche (disque système 0) vers la droite (disque système 1). Tous les autres emplacements d'unité de stockage incluent des panneaux de remplissage, comme l'indique l'illustration suivante. Les emplacements d'unité sont numérotés de gauche à droite et de bas en haut.

1 Disque système 0 2 Disque système 1 3 Panneau de remplissage 4 Panneau de remplissage 5 Panneau de remplissage 6 Panneau de remplissage 7 Panneau de remplissage 8 Panneau de remplissage 9 Panneau de remplissage 10 Panneau de remplissage 11 Panneau de remplissage 12 Panneau de remplissage

CPU ZS9-2

Les deux sockets de CPU sont situés sous le déflecteur d'air, derrière les modules de ventilateur et devant les emplacements PCIe. Vu de l'avant du contrôleur, le socket le plus à gauche est appelé P0, le plus à droite est appelé P1.

• Si la LED de panne du processeur est éteinte, le processeur fonctionne correctement.

• Si la LED de panne du processeur est allumée (orange), le processeur est en panne et doit être remplacé.

Légende Description 1 LED de panne du processeur 0 2 LED de panne du processeur 1 3 Bouton de rappel de panne 4 LED de rappel de panne - Circuit fonctionnel
