Manuel de maintenance client Oracle^® ZFS Storage Appliance, Version OS8.8.x

Composants des panneaux avant et arrière de l'appareil 7320

Composants du panneau avant du contrôleur 7320 - La figure suivante et sa légende identifient les LED du panneau avant.

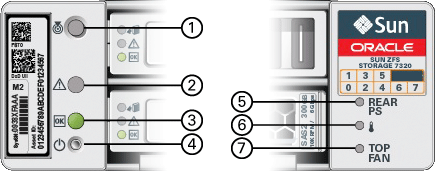

Figure 63  LED du panneau avant du contrôleur 7320

Légende de la figure 1 Bouton/LED de recherche 2 LED d'intervention requise (orange) 3 LED d'alimentation/OK (verte) 4 Bouton d'alimentation 5 Alimentation arrière 6 LED de surchauffe du système 7 Ventilateur supérieur

L'illustration suivante et sa légende identifient les emplacements des unités du panneau avant du contrôleur 7320. Deux unités de disques durs (HDD) mises en miroir qui stockent le système d'exploitation se trouvent dans les emplacements 0 et 1. Jusqu'à quatre disques durs électroniques (SSD) de mise en cache optimisés en lecture remplissent les emplacements 2 à 5, dans cet ordre. Les emplacements 6 et 7 sont vides et doivent contenir des éléments de remplissage d'unité.

Figure 64  Emplacement des unités sur le panneau avant du contrôleur 7320

Table 45  Emplacement des unités sur le panneau avant du contrôleur 7320

Emplacements des unités de disque HDD1 HDD3 HDD5 HDD0 HDD2 HDD4 HDD6 HDD7

Composants du panneau arrière du contrôleur 7320 - Voici une illustration du panneau arrière du contrôleur de stockage 7320. L'appareil Sun 375-3609 doit être connecté dans l'emplacement 2 et ne peut pas être installé dans un autre emplacement ; aucun autre emplacement n'est proposé en option.

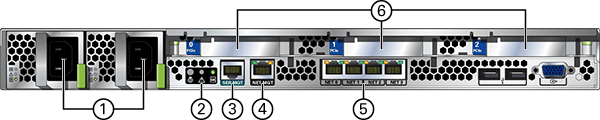

Figure 65  Panneau arrière du contrôleur 7320

Légende de la figure 1 Alimentations électriques 4 Port Ethernet 10/100 BASE-T de gestion réseau (NET MGT) 2 LED d'état de récapitulatif SC 5 Ports Ethernet 3 Port de gestion série 6 Emplacements PCIe

Compatibilité des cartes d'interface cluster - Le contrôleur 7320 contient une carte d'interface cluster version 2. Cette carte ne peut pas être remplacée par une carte d'interface cluster version 3.

Pour plus d'informations sur le câblage d'un cluster, reportez-vous à la section Connecting Cluster Cables dans Oracle ZFS Storage Appliance Cabling Guide.

Ports Ethernet

Quatre connecteurs Gigabit Ethernet RJ-45 (NET0, NET1, NET2, NET3) sont situés sur la carte mère et fonctionnent à des vitesses de 10/100/1000 Mbit/s. Ces interfaces réseau doivent être configurées avant leur utilisation.

Port de gestion réseau

Le connecteur de gestion réseau (NET MGT) est un port Ethernet 10/100 BASE-T RJ-45 sur la carte mère qui fournit une autre interface de terminal à la console SP.

Figure 66  Port de gestion réseau du contrôleur 7320

Port de gestion série

Le connecteur de gestion série (SERIAL MGT) est un connecteur RJ-45 et une connexion de terminal à la console SP.

Figure 67  Port de gestion série du contrôleur 7320
