Vérification des connexions de câble de l'étagère de disques (BUI)
La fonction de vérification des câbles de l'étagère de disques détecte des erreurs de câblage SAS telles qu'un câble connecté à un port erroné sur le contrôleur ou l'étagère de disques, un câble manquant dans le chemin redondant ou un câble défectueux. Vous trouverez les erreurs et leur résolution dans la zone Problèmes actifs du logiciel. Utilisez la procédure suivante pour vérifier d'abord les connexions de câble sur l'étagère de disques, puis sur le contrôleur.
- Accédez à Maintenance > Matériel.
-
Cliquez sur l'icône en forme de flèche vers la droite
en regard du nom de l'étagère de disques.
- Cliquez sur Emplacement.
-

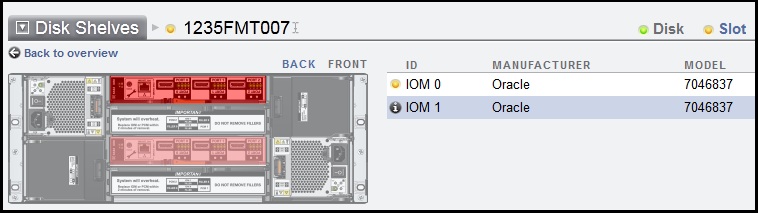

Cliquez sur une ligne d'emplacement pour un module d'E/S (IOM) ou SIM pour mettre en évidence son emplacement dans l'image de gauche.
-
Cliquez sur son icône d'informations
pour afficher les détails de ses composants. La section Connexions contient les informations suivantes :
-
ID de port/Emplacement ID de port et emplacement. Les zones situées à droite de l'ID de port indiquent à la fois l'emplacement du port et son état :
-
Gris – Connecté
-
Effacé – Non connecté
-
Orange – En panne
-
-
Terminal – ID de périphérique, étiquette et port correspondant sur le châssis de raccordement.
-
- En cas de panne, cliquez sur le lien Problèmes actifs pour afficher des détails, notamment l'action recommandée. Les pannes de câblage de l'étagère de disques fixe sont automatiquement ignorées. Pour revenir à l'écran Maintenance > Matériel, cliquez sur Matériel.
-

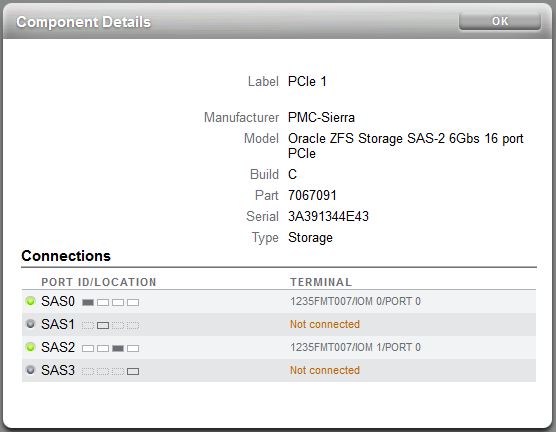

En l'absence de panne, cliquez sur OK dans la boîte de dialogue Informations sur le composant. L'illustration suivante présente les détails du composant pour un emplacement HBA SAS de contrôleur.
- Répétez les étapes 4 à 7 pour chaque emplacement concerné.
-

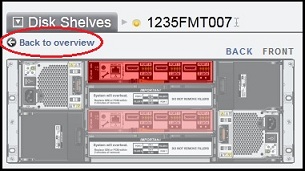

Cliquez sur "Retour à la présentation" pour revenir à l'écran Maintenance matérielle.
-

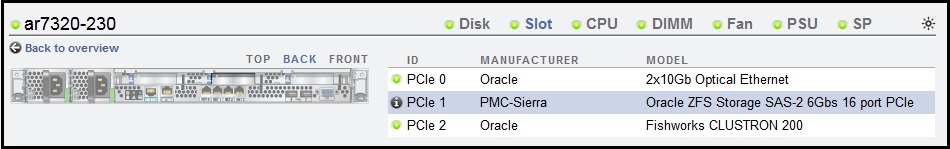

Pour vérifier les connexions de câble SAS sur le contrôleur, cliquez sur l'icône en forme de flèche vers la droite
en regard du nom du contrôleur.
-
Répétez les étapes 3 à 8, mais choisissez un HBA SAS à l'étape 4.
