Manuel de maintenance client Oracle^® ZFS Storage Appliance, Version OS8.8.x

Oracle Storage Drive Enclosure DE2-24

Cette section présente les composants des panneaux avant et arrière des étagères de disques DE2-24P et DE2-24C.

Etagère de disques DE2-24

Oracle Storage Drive Enclosure DE2-24P est un châssis 2U prenant en charge 24 disques SAS-2 de 2,5". Les unités de disques durs (HDD) à haute capacité assurent un stockage fiable. Les disques durs électroniques (SSD) proposent des opérations d'écriture accélérées, et pour certains contrôleurs, des opérations de mémoire cache optimisées en lecture. Cette étagère de disques est équipée de modules d'E/S (IOM) doubles et redondants et d'une double alimentation avec modules de ventilateur.

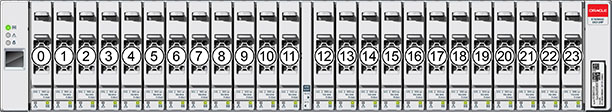

Figure 89  Emplacement des unités de l'étagère DE2-24P (vue avant)

Jusqu'à quatre disques durs électroniques (SSD) optimisés pour l'écriture sont pris en charge par étagère de disques. Les périphériques de journalisation doivent être installés dans l'ordre des emplacements 20, 21, 22 et 23.

Périphériques de cache externes en lecture : les périphériques de cache en lecture, installés dans des étagères de disques DE2-24, sont externes au contrôleur et sont appelés des caches de remplacement adaptatifs externes de deuxième niveau (EL2ARC). Lors d'une reprise de cluster, le cache en lecture reste persistant et partageable entre les contrôleurs, ce qui permet d'assurer le maintien des performances de lecture. Pour plus d'informations sur la configuration des emplacements et la configuration logicielle minimale requise, reportez-vous à la section Configurations d'étagère de disques.

Figure 90  Indicateurs d'état de l'étagère DE2-24P (vue avant)

Légende de la figure 1 Indicateur d'alimentation du système 2 Indicateur de panne de module 3 Indicateur de localisation 4 Indicateur d'alimentation/d'activité 5 Indicateur de panne d'unité

Figure 91  Panneau arrière de l'étagère DE2-24P

Légende de la figure 1 Alimentation avec module de ventilateur 0 2 Module E/S 1 3 Module d'E/S 0 4 Alimentation avec module de ventilateur 1

Etagère de disques DE2-24C

Oracle Storage Drive Enclosure DE2-24C est un châssis 4U prenant en charge 24 disques SAS-2 de 3,5 pouces. Les unités de disques durs (HDD) à haute capacité assurent un stockage fiable. Les disques durs électroniques (SSD) proposent des opérations d'écriture accélérées, et pour certains contrôleurs, des opérations de mémoire cache optimisées en lecture. Cette étagère de disques est équipée de modules d'E/S (IOM) doubles et redondants et d'une double alimentation avec modules de ventilateur.

Figure 92  Emplacement des unités de l'étagère DE2-24C (vue avant)

Jusqu'à quatre disques durs électroniques (SSD) optimisés pour l'écriture sont pris en charge par étagère de disques. Les périphériques de journalisation doivent être installés dans l'ordre des emplacements 20, 21, 22 et 23.

Périphériques de cache externes en lecture : les périphériques de cache en lecture, installés dans des étagères de disques DE2-24, sont externes au contrôleur et sont appelés des caches de remplacement adaptatifs externes de deuxième niveau (EL2ARC). Lors d'une reprise de cluster, le cache en lecture reste persistant et partageable entre les contrôleurs, ce qui permet d'assurer le maintien des performances de lecture. Pour plus d'informations sur la configuration des emplacements et la configuration logicielle minimale requise, reportez-vous à la section Configurations d'étagère de disques.

Figure 93  Indicateurs d'état de l'étagère DE2-24P (vue avant)

Légende de la figure 1 Indicateur d'alimentation du système 2 Indicateur de panne de module 3 Indicateur de localisation 4 Indicateur d'alimentation/d'activité 5 Indicateur de panne d'unité

Figure 94  Panneau arrière de l'étagère DE2-24C

Légende de la figure 1 Panneau de remplissage d'alimentation, emplacement 0 2 Alimentation avec module de ventilateur 1 3 Alimentation avec module de ventilateur 2 4 Panneau de remplissage d'alimentation, emplacement 3 5 Panneau de remplissage de module d'E/S 6 Module E/S 0 7 Panneau de remplissage de module d'E/S 8 Module E/S 1

Figure 95  Indicateurs de module d'E/S de la DE2

Légende de la figure 1 Indicateur de panne/de localisation 2 Indicateur d'alimentation/OK 3 Port SAS-2 0 4 Port SAS-2 1 5 Port SAS-2 2 6 Indicateurs d'activité du port hôte 7 Pour la maintenance Oracle uniquement 8 Pour la maintenance Oracle uniquement

Les étagères de disques DE2-24C et DE2-24P utilisent le même module d'E/S.

Figure 96  Indicateurs d'alimentation de la DE2

Légende de la figure 1 Indicateur de défaillance d'alimentation CC 2 Indicateur de défaillance de ventilateur 3 Indicateur de défaillance de l'alimentation CA 4 Indicateur d'état de l'alimentation 5 Bouton Marche/Arrêt 6 Connecteur d'entrée d'alimentation universel 7 Attache du câble d'alimentation

Les étagères de disques DE2-24C et DE2-24P utilisent la même alimentation.
