Module de fixation des câbles du contrôleur ZS5-2

L'illustration suivante identifie les composants du module de fixation des câbles (CMA). Reportez-vous aux instructions d'installation du CMA figurant dans la section Installation d'un module de fixation de câbles ZS5-2 dans le Guide d'installation des systèmes Oracle ZFS Storage Appliance.

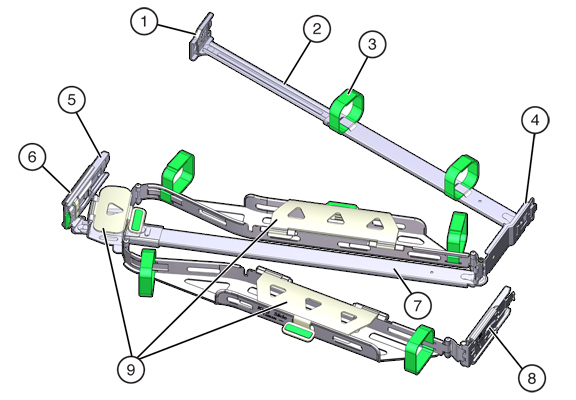

Figure 18  Module de fixation des câbles du contrôleur ZS5-2

Légende de la figure 1 Connecteur A 6 Connecteur D 2 Barre coulissante avant 7 Crochet de bascule de la glissière (utilisé avec le connecteur D) 3 Bandes Velcro (6) 8 Barre coulissante arrière 4 Connecteur B 9 Capots de câbles 5 Connecteur C
