Configuration des cartes PCIe du contrôleur ZS7-2

Langue :

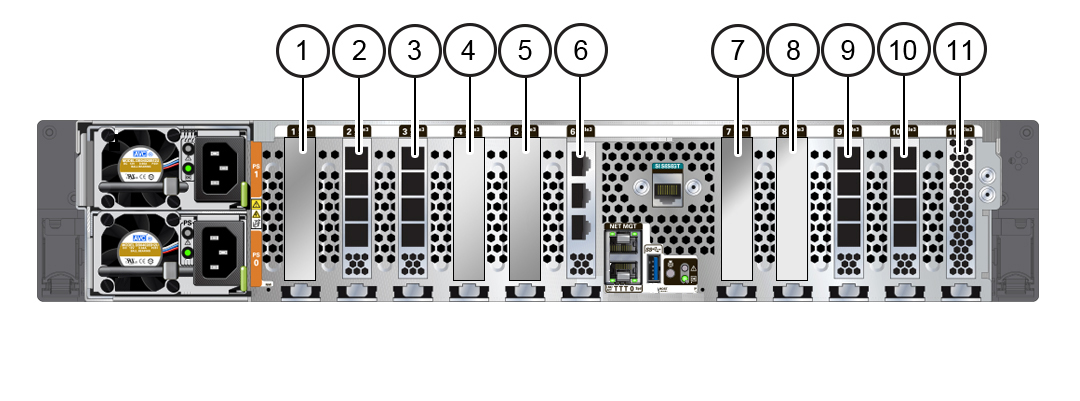

Les 11 emplacements PCIe sont situés dans le contrôleur à l'arrière. Vus de l'arrière du contrôleur, ces emplacements sont répartis en deux groupes : un groupe de six à gauche des ports réseau intégrés et des indicateurs arrière, et un groupe de cinq à droite. Les emplacements PCIe sont numérotés de gauche à droite (vue de l'arrière). Les six emplacements à gauche sont appelés Emplacement PCIe 1 à Emplacement PCIe 6, et les cinq emplacements à droite sont appelés Emplacement PCIe 7 à Emplacement PCIe 11. La figure suivante illustre le modèle haut de gamme ZS7-2.

image:L'image illustre les composants du panneau arrière du modèle haut de gamme ZS7-2.

1 Emplacement PCIe 1: cinquième option PCIe	2 Emplacement PCIe 2 : HBA SAS-3 externe	3 Emplacement PCIe 3 : Modèle haut de gamme : HBA SAS-3 externe Modèle milieu de gamme : panneau de remplissage, emplacement non disponible
4 Emplacement PCIe 4 : première option PCIe	5 Emplacement PCIe 5 : troisième option PCIe	6 Emplacement PCIe 6 : carte d'interface cluster
7 Emplacement PCIe 7 : quatrième option PCIe	8 Emplacement PCIe 8 : deuxième option PCIe	9 Emplacement PCIe 9 : Modèle haut de gamme : HBA SAS-3 externe Modèle milieu de gamme : panneau de remplissage, emplacement non disponible
10 Emplacement PCIe 10 : HBA SAS-3 externe	11 Emplacement PCIe 11 : HBA SAS-3 interne

Fonctionnalités et largeurs des emplacements PCIe

Le contrôleur contient 11 emplacements de carte PCIe 3.0 profil bas, qui ont les fonctionnalités et largeurs suivantes :

L'emplacement 1 dispose d'un connecteur x16 avec une interface électrique x16
L'emplacement 7 dispose d'un connecteur x16 avec une interface électrique x8
Les emplacements 2, 3, 4, 5, 6, 8, 9, 10 et 11 disposent de connecteurs x8 (interface électrique x8)

Remarque - L'emplacement 7 peut accueillir une carte de largeur x16, mais la fonctionnalité de cette carte sera limitée par l'interface électrique x8.

Ordre de remplissage des emplacements de carte PCIe

Chaque unité de base ZS7-2 est toujours chargée des HBA ou éléments de remplissage suivants :

Emplacement 2 : HBA SAS-3 4x4
Emplacement 3 : HBA SAS-3 4x4 pour le modèle haut de gamme ; panneau de remplissage pour le modèle milieu de gamme (emplacement non disponible)
Emplacement 6 : carte d'interface cluster
Emplacement 9 : HBA SAS-3 4x4 pour le modèle haut de gamme ; panneau de remplissage pour le modèle milieu de gamme (emplacement non disponible)
Emplacement 10 : HBA SAS-3 4x4
Emplacement 11 : HBA SAS-3 interne

Toutes les cartes PCIe ZS7-2 optionnelles autorisées doivent être installées dans les emplacements restants, selon la priorité et la séquence suivantes :

Installez les cartes NIC 100 GbE à deux ports facultatives dans l'emplacement 1, puis 7.
Installez les cartes QDR InfiniBand (IB) à double port facultatives dans les emplacements 4, puis 8, 5, 7 et 1.
Installez les cartes NIC 40 GbE à double port facultatives dans les emplacements 4, puis 8, 5 7 et 1.
Installez les cartes HBA FC 32 Gbits/s à double port facultatives dans les emplacements 4, puis 8, 5, 7 et 1.
Installez les cartes NIC 10 GbE à quatre ports facultatives dans les emplacements 4, puis 8, 5 7 et 1.
Installez les cartes NIC 10 GBASE-T à quatre ports facultatives dans les emplacements 4, puis 8, 5 7 et 1.
Installez les cartes NIC 25 GbE à double port facultatives dans les emplacements 4, puis 8, 5 7 et 1.

Remarque - Pour le système en rack Oracle ZFS Storage Appliance ZS7-2, installez les cartes NIC 25 GbE à deux ports facultatives dans les mêmes emplacements que ceux décrits au numéro (7), mais veillez à les installer en premier, avant toute carte IB QDR à deux ports facultative (numéro 2 dans la liste précédente).
