Oracle Storage Drive Enclosure DE3-24

Cette section présente les composants des panneaux avant et arrière des étagères de disques DE3-24P et DE3-24C.

Etagère de disques DE3-24P

Oracle Storage Drive Enclosure DE3-24P est un châssis 2U prenant en charge 24 disques SAS-3 de 2,5 pouces. Les unités de disque dur hautes performances assurent un stockage fiable et les disques durs électroniques permettent des opérations d'écriture accélérées. Cette étagère de disques est équipée de modules d'E/S (IOM) doubles et redondants et d'une double alimentation avec modules de ventilateur.

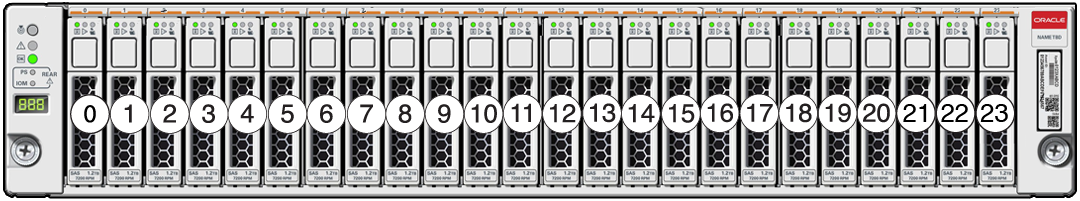

Figure 81  Emplacement des unités de l'étagère DE3-24P (vue avant)

Jusqu'à quatre disques durs électroniques (SSD) optimisés pour l'écriture sont pris en charge par étagère de disques. Les périphériques de journalisation doivent être installés dans l'ordre des emplacements 20, 21, 22 et 23.

Périphériques de cache externes en lecture : les périphériques de cache en lecture, installés dans des étagères de disques DE3-24, sont externes au contrôleur et sont appelés des caches de remplacement adaptatifs externes de deuxième niveau (EL2ARC). Lors d'une reprise de cluster, le cache en lecture reste persistant et partageable entre les contrôleurs, ce qui permet d'assurer le maintien des performances de lecture. Pour plus d'informations sur la configuration des emplacements et la configuration logicielle minimale requise, reportez-vous à la section Configurations d'étagère de disques.

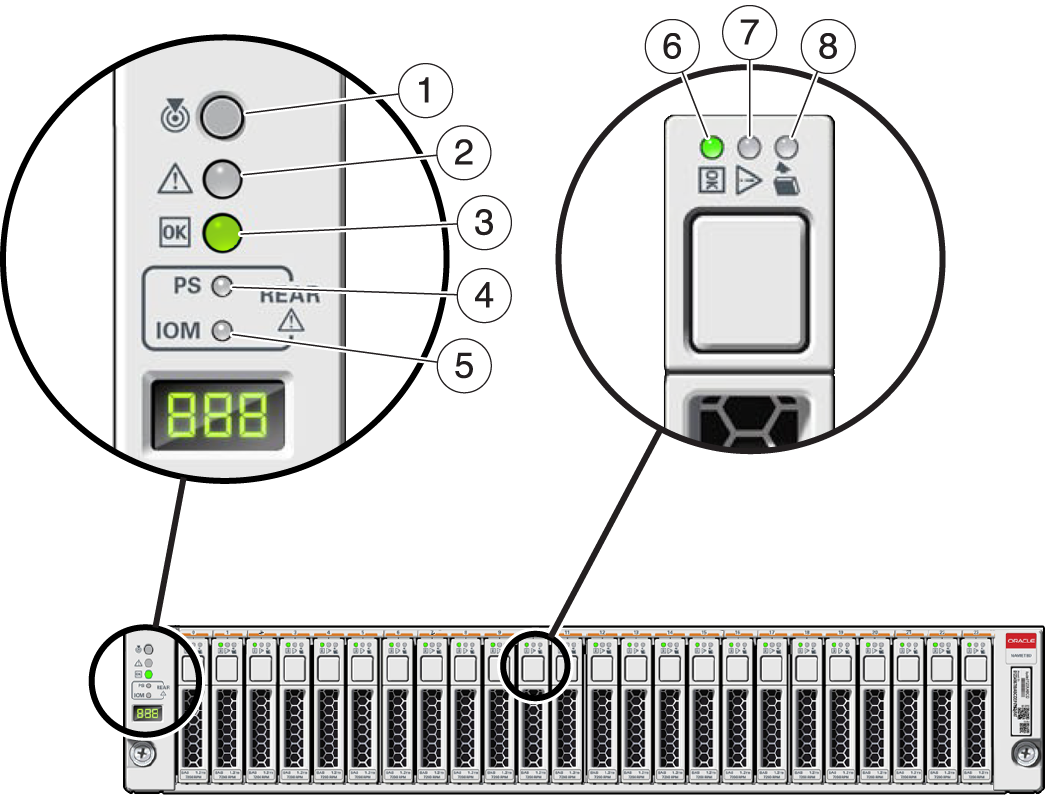

Figure 82  Indicateurs d'état de l'étagère DE3-24P (vue avant)

Légende de la figure 1 Indicateur de localisation 2 Indicateur d'intervention requise 3 Indicateur OK 4 Indicateur de panne d'alimentation 5 Indicateur de panne de module d'E/S SAS 6 Indicateur d'alimentation/d'activité 7 Indicateur de demande d'intervention du disque 8 Indicateur Prêt pour le retrait

Figure 83  Panneau arrière de l'étagère DE3-24P

Légende de la figure 1 Alimentation avec module de ventilateur 0 2 Module E/S 1 3 Module d'E/S 0 4 Alimentation avec module de ventilateur 1

Etagère de disques DE3-24C

Oracle Storage Drive Enclosure DE3-24C est un châssis 4U prenant en charge 24 disques SAS-3 de 3,5 pouces. Les disques durs électroniques permettent des opérations d'écriture accélérées et les unités de disque dur à haute capacité assurent un stockage fiable. Cette étagère de disques est équipée de modules d'E/S (IOM) doubles et redondants et d'une double alimentation avec modules de ventilateur.

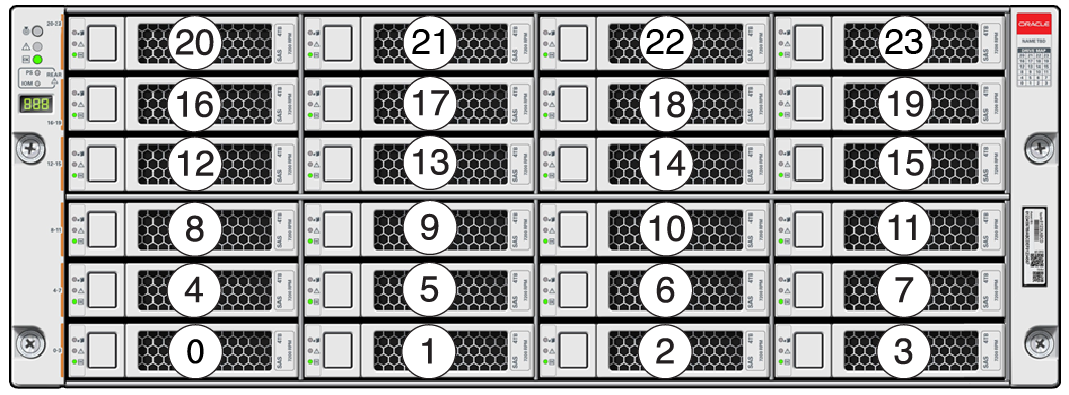

Figure 84  Emplacement des unités de l'étagère DE3-24C (vue avant)

Jusqu'à quatre disques durs électroniques (SSD) optimisés pour l'écriture sont pris en charge par étagère de disques. Les périphériques de journalisation doivent être installés dans l'ordre des emplacements 20, 21, 22 et 23.

Périphériques de cache externes en lecture : les périphériques de cache en lecture, installés dans des étagères de disques DE3-24, sont externes au contrôleur et sont appelés des caches de remplacement adaptatifs externes de deuxième niveau (EL2ARC). Lors d'une reprise de cluster, le cache en lecture reste persistant et partageable entre les contrôleurs, ce qui permet d'assurer le maintien des performances de lecture. Pour plus d'informations sur la configuration des emplacements et la configuration logicielle minimale requise, reportez-vous à la section Configurations d'étagère de disques.

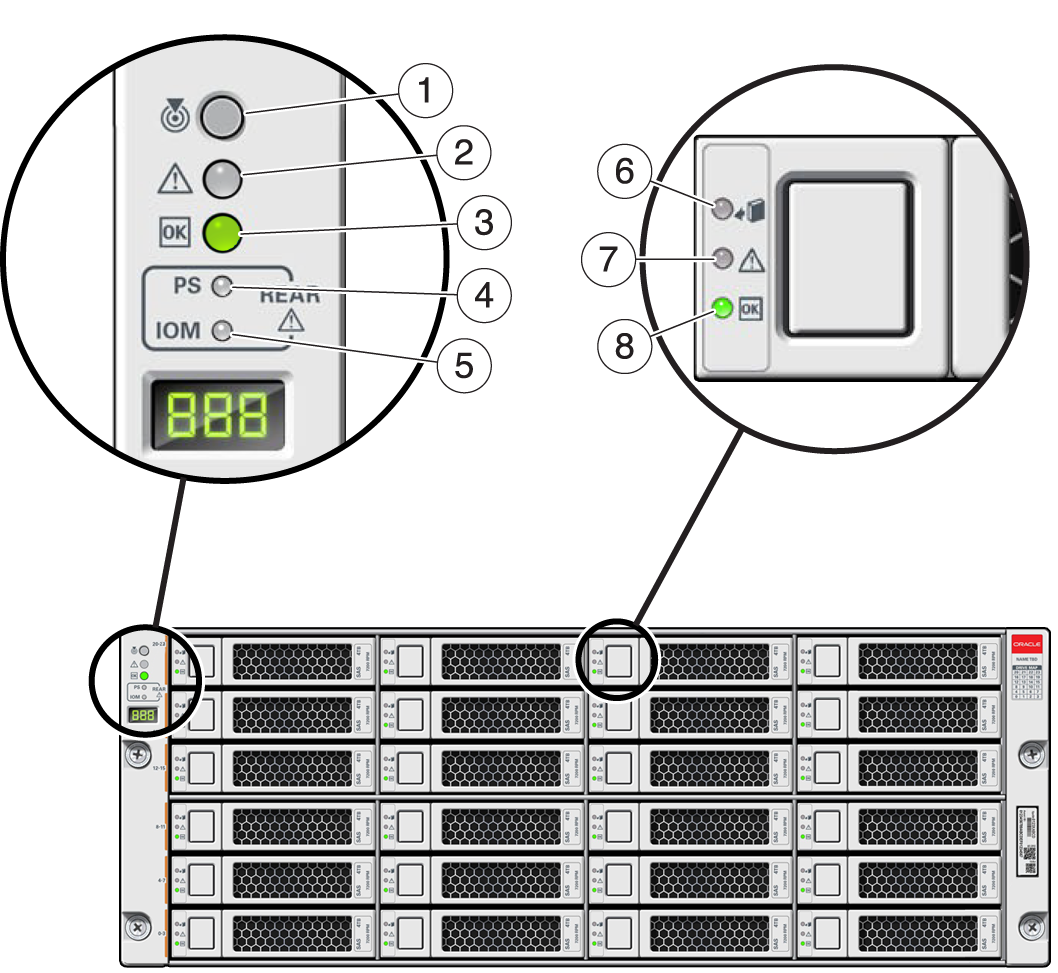

Figure 85  Indicateurs d'état de l'étagère DE3-24C (vue avant)

Légende de la figure 1 Indicateur de localisation 2 Indicateur d'intervention requise 3 Indicateur OK 4 Indicateur de panne d'alimentation 5 Indicateur de panne de module d'E/S SAS 6 Indicateur Prêt pour le retrait 7 Indicateur de demande d'intervention du disque 8 Indicateur d'alimentation/d'activité

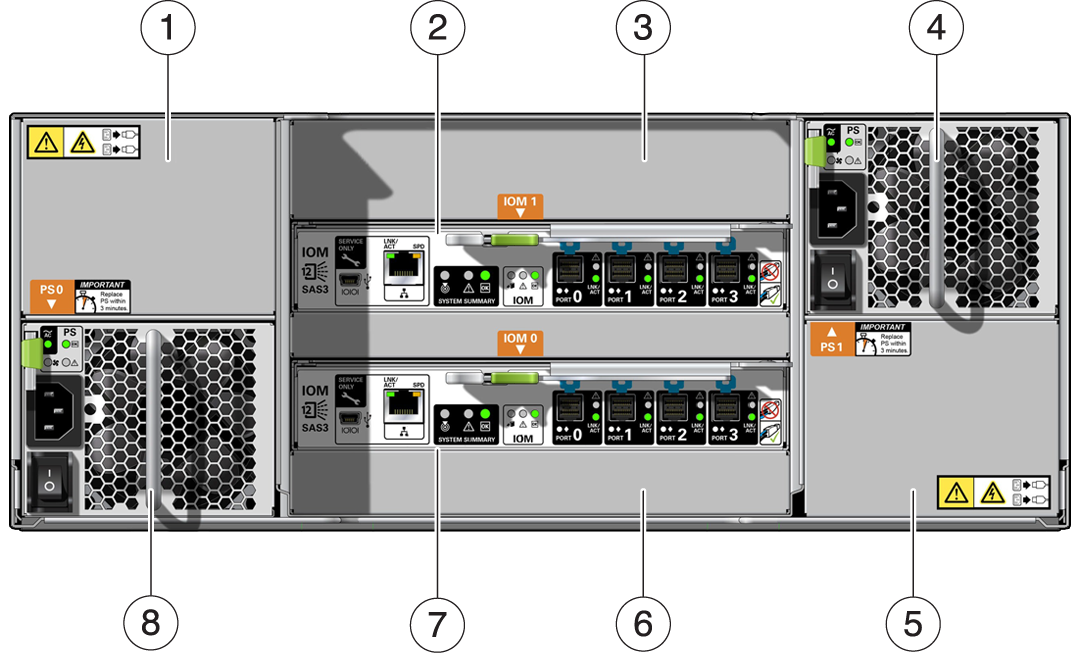

Figure 86  Panneau arrière de l'étagère DE3-24C

Légende de la figure 1 Panneau de remplissage d'alimentation, emplacement 4 2 Module E/S 1 3 Panneau de remplissage de module d'E/S 4 Alimentation avec module de ventilateur 2 5 Panneau de remplissage d'alimentation, emplacement 2 6 Panneau de remplissage de module d'E/S 7 Module d'E/S 0 8 Alimentation avec module de ventilateur 1

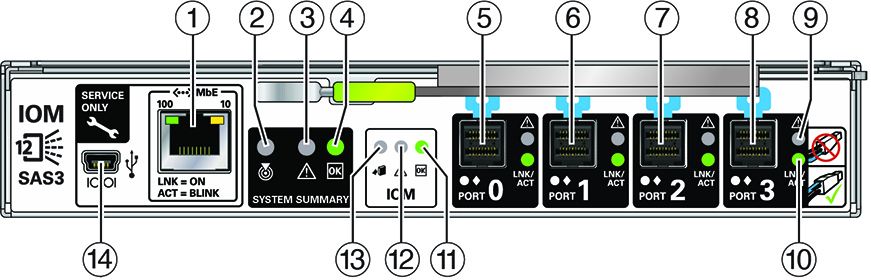

Figure 87  Indicateurs de module d'E/S de la DE3

Légende de la figure 1 Pour la maintenance Oracle uniquement 2 Indicateur de localisation 3 Indicateur d'intervention requise 4 Indicateur OK 5 SAS-3 Port 0 6 SAS-3 Port 1 7 SAS-3 Port 2 8 SAS-3 Port 3 9 Indicateur de demande d'intervention du port hôte 10 Indicateur d'activité du port hôte 11 Indicateur d'alimentation/d'activité 12 Indicateur de demande d'intervention du module d'E/S 13 Indicateur Prêt pour le retrait 14 Pour la maintenance Oracle uniquement

Les étagères de disques DE3-24C et DE3-24P utilisent le même module d'E/S.

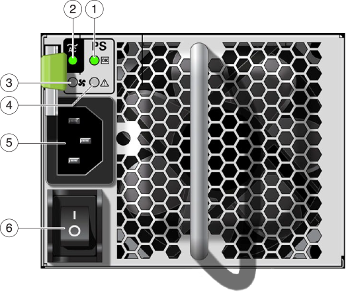

Figure 88  Indicateurs d'alimentation de la DE3

Légende de la figure 1 Indicateur d'état de l'alimentation 2 Indicateur de défaillance de l'alimentation CA 3 Indicateur de défaillance de ventilateur 4 Indicateur de défaillance d'alimentation CC 5 Connecteur d'entrée d'alimentation universel 6 Bouton Marche/Arrêt

Les étagères de disques DE3-24C et DE3-24P utilisent la même alimentation.
