Vue détaillée de l'étagère de disques

Langue :

Pour afficher les informations relatives à une étagère de disques en particulier, sur la page Maintenance > Matériel, cliquez sur l'icône en forme de flèche vers la droite image:Illustration de l'icône de vue détaillée , ou double-cliquez sur l'entrée de cette étagère de disques dans la liste Etagères de disque. Cliquez sur l'étiquette Etagères de disques pour afficher la liste des noms des étagères de disques et passer à la vue détaillée d'une autre étagère de disques. Cliquez sur l'icône en forme de flèche vers la gauche image:Illustration de l'icône de présentation. pour revenir à la page Maintenance > Matériel.

La vue détaillée d'une étagère fournit des informations relatives à chaque périphérique installé dans l'étagère de disques.

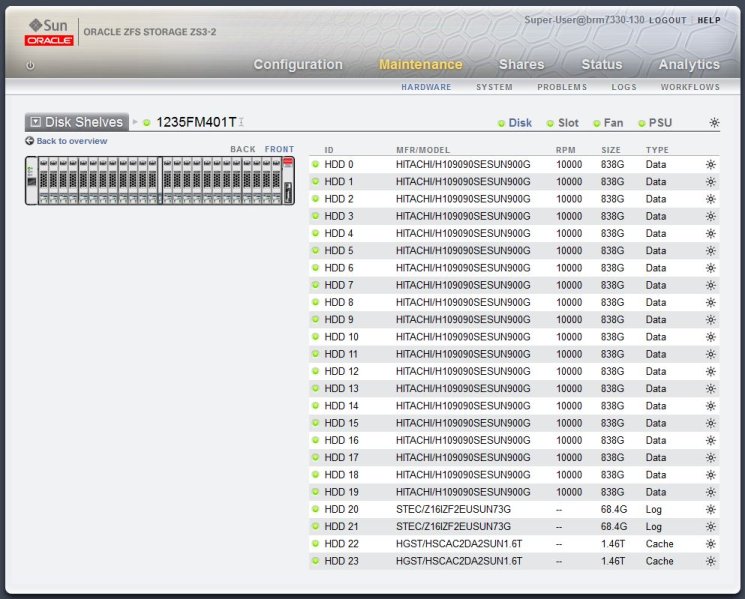

image:image des composants de l'étagère de disques incluant des périphériques de cache en lecture

La partie supérieure de cette vue détaillée de l'étagère affiche l'icône de l'indicateur d'état de l'étagère de disques et le nom de l'étagère de disques sur la gauche ainsi que l'icône de localisation de l'étagère sur la droite. Entre le nom du châssis et l'icône de localisation se trouvent les onglets suivants :

Disque
Emplacement
Ventilateur
PSU (unité d'alimentation)

L'onglet Disque affiche une liste de tous les disques HDD ou SSD. Certaines entrées ont une icône hors ligne image:Illustration de l'icône de disque Désactivé ou Hors ligne. sur laquelle vous pouvez cliquer pour mettre ce disque hors ligne. Cette option est uniquement disponible pour les disques qui font partie d'un pool de stockage configuré (notamment le pool du système). La mise hors ligne d'un disque empêche le système de lire ou d'écrire sur ce disque. Les périphériques en panne étant déjà évités, cette option est uniquement nécessaire si un disque présente des problèmes de performances qui n'entraînent pas de panne pathologique. Il n'est pas possible de mettre hors ligne un disque qui empêcherait l'accès aux données (par exemple, mettre hors ligne les deux moitiés d'un miroir). Si le périphérique est un disque hot spare actif, cette action permet également de le détacher complètement. Une fois qu'un disque hot spare a été détaché, il ne peut pas être activé, sauf à l'occasion d'un autre événement de panne ou d'enfichage à chaud. Lorsque le disque est mis hors ligne, l'icône Hors ligne est remplacée par l'icône Non disponible. image:Illustration de l'icône d'état Hors ligne ou Désactivé. .

Remarque - N'effectuez pas d'opération de configuration du pool lorsqu'une mise à niveau du microprogramme du disque est en cours. Pour vérifier si une mise à niveau est en cours, accédez à Maintenance > Système de la BUI, ou à maintenance system updates dans la CLI.

Les composants répertoriés dans les onglets présentent un sous-ensemble des propriétés décrites dans le tableau suivant.

Table 5 Propriétés détaillées d'un périphérique de disque

Propriété	Description
ID	Identificateur unique du périphérique.
FAB ou Fabricant	Fabricant du composant.
Modèle	Modèle du composant.
Pièce	Référence du composant, ou numéro de référence principal d'usine. La référence à commander peut être différente, selon que le composant est destiné à un remplacement ou à une extension, et selon qu'il fait ou non partie d'un assemblage plus grand. Votre fournisseur de services doit être en mesure de vous communiquer la référence appropriée à commander. Pour les composants sans référence, le numéro de modèle doit être utilisé à la place.
Tr/min	Tours du disque par minute.
Taille	Mémoire ou espace de stockage total, en octets.
Type	Type de disque. Disque système, de données, de journal, de cache, de métadonnées, de rechange ou pair. Remarque - Les périphériques de cache en lecture sont pris en charge dans les étagères de disques DE2 avec une version minimale de logiciel. Pour connaître les exigences logicielles et les règles de configuration d'emplacement, reportez-vous à la section Configurations d'étagère de disques.
