Manuel de maintenance client Oracle^® ZFS Storage Appliance, Version OS8.8.x

Retrait du capot supérieur du contrôleur

Pour accéder aux composants internes du contrôleur pour la maintenance, retirez le capot supérieur en procédant comme suit. Selon le contrôleur, le capot supérieur est fixé avec des vis imperdables ou une bascule de levier de dégagement.

1. Capots munis d'une bascule de levier de dégagement :

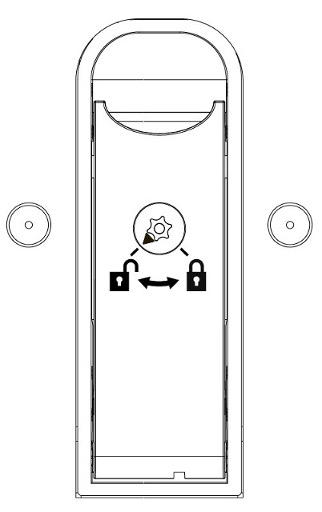

   1. Si la bascule du levier de dégagement est en position verrouillée, utilisez un tournevis T15 Torx pour tourner la bascule du levier de dégagement dans le sens des aiguilles d'une montre afin de la déverrouiller.

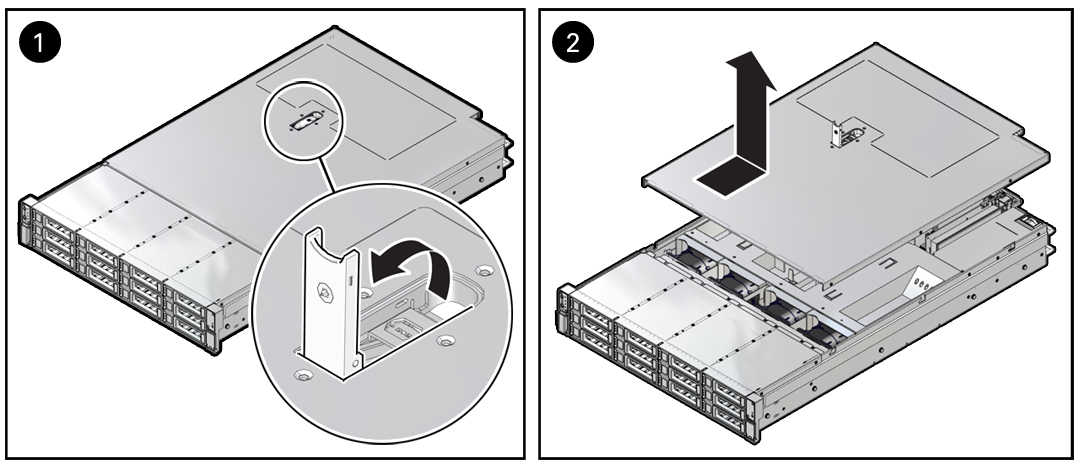

   2. Déverrouillez le capot supérieur [1].

      Soulevez le levier de dégagement en haut du capot du contrôleur. En procédant ainsi, le capot du contrôleur glisse vers l'arrière du châssis pour faciliter son retrait.



   3. Soulevez et retirez le capot supérieur [2].
2. Capots munis de vis imperdables :

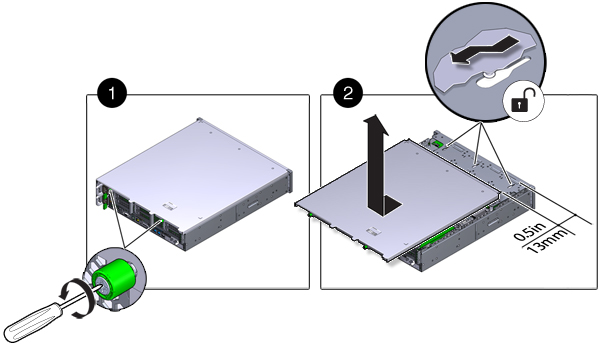

   1. Desserrez complètement les deux vis imperdables situées à l'arrière du capot supérieur [1].
   2. Faites glisser le capot supérieur vers l'arrière sur 13 mm et soulevez-le tout droit pour le faire sortir du châssis [2], puis mettez-le de côté.
