Composants des panneaux avant et arrière du contrôleur ZS3-2

Composants du panneau avant du contrôleur ZS3-2 : les emplacements de disques et les composants du panneau avant du contrôleur ZS3-2 sont décrits dans le schéma suivant et sa légende.

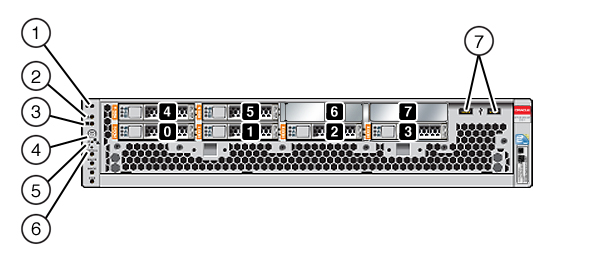

Figure 41  Panneau avant du contrôleur ZS3-2

image:illustration présentant le panneau avant du contrôleur ZS3-2

Les emplacements de disques 0 et 1 ont deux unités d'initialisation mises en miroir. Jusqu'à quatre disques durs électroniques (SSD) de mise en cache optimisés en lecture remplissent les emplacements 2 à 5, dans cet ordre. Les emplacements 6 et 7 sont vides et doivent contenir des éléments de remplissage d'unité.

Légende de la figure
1 Bouton/LED de localisation (blanc)
5 LED de processeur de service OK (verte)
2 LED d'intervention requise (orange)
6 LED d'intervention requise sur le ventilateur/le CPU/la mémoire
3 LED d'alimentation OK (verte)
7 Ports USB 2.0
4 Bouton d'alimentation

Remarque -  Les LED situées sous la LED d'intervention requise sur le ventilateur/le CPU/ ou la mémoire ne sont actuellement pas utilisées.

Composants du panneau arrière du contrôleur ZS3-2 : les emplacements PCIe et les composants du panneau arrière du contrôleur ZS3-2 sont décrits dans le schéma suivant et sa légende.

Figure 42  Panneau arrière du contrôleur ZS3-2

image:illustration présentant le panneau arrière du contrôleur ZS3-2

Légende de la figure
1 HBA interne SAS-2 à 8 ports (emplacement 1)
7 Alimentations électriques CA PS1 (en haut), PS0 (en bas)
13 Port d'alarme, connecteur DB-15 (non utilisé pour le contrôleur ZS3-2)
2HBA SAS 4x4 (emplacement 2)
8 LED d'état du système
14-16 Ports d'E/S du cluster
3 Emplacement PCIe 3
9 Ports USB 2.0
17 Ports Ethernet 10 Gb
4 Emplacement PCIe 4
10 Port vidéo VGA à 15 broches du SP
18 Poste de mise à la terre du châssis
5 Emplacement PCIe 5
11 Port de gestion série
6 Emplacement PCIe 6
12 Port Ethernet 10/100 BASE-T de gestion réseau (NET MGT)

Remarque -  Les trois ports d'E/S du cluster (0, 1 et GbE) sont réservés à l'interconnexion de cluster uniquement.

Compatibilité d'interface cluster : le contrôleur ZS3-2 intègre une prise en charge des ports de cluster version 2. Il ne possède pas de carte d'interface cluster et il est pas possible d'en installer une dans un emplacement PCIe.

Ports Ethernet

Le contrôleur ZS3-2 est équipé de quatre connecteurs réseau RJ-45 10 Gigabit Ethernet (10 GbE), étiquetés NET 3, NET 2, NET 1 et NET 0, de gauche à droite sur le panneau arrière. Les ports fonctionnent à 100 Mbit/s, 1 000 Mbit/s ou 10 Gbit/s. Utilisez ces ports pour connecter l'appareil au réseau.

Table 31  Description des LED des ports Ethernet du ZS3-2
Type de connexion
Terminologie EEE
Couleur de la LED de débit
Vitesse de transfert
Fast Ethernet
100BASE-TX
Désactivé
100 Mbit/s
Gigabit Ethernet
1000BASE-T
Orange
1 000 Mbit/s
10 Gigabit Ethernet
10GBASE-T
Verte
10 000 Mbit/s

Les LED situées au-dessus de chaque port NET sont les témoins de liaison/d'activité (à gauche) et de débit (à droite) du port correspondant.

Figure 43  Ports Ethernet du contrôleur ZS3-2

image:illustration présentant les ports Ethernet du contrôleur ZS3-2

Port de gestion réseau

Le connecteur de gestion réseau (NET MGT) est un port Ethernet 10/100 BASE-T RJ-45 qui fournit une autre interface de terminal à la console SP.

Figure 44  Port de gestion réseau du contrôleur ZS3-2

image:illustration présentant le port de gestion réseau du contrôleur ZS3-2

Port de gestion série

Le connecteur de gestion série (SER MGT) est un port RJ-45 qui fournit une connexion de terminal à la console du processeur de service (SP).

Figure 45  Port de gestion série du contrôleur ZS3-2

image:illustration présentant le port de gestion série du contrôleur ZS3-2

Ports d'E/S du cluster

Deux ports série de cluster (0 et 1) et un port Ethernet permettent la communication entre deux contrôleurs pour former une configuration en cluster. Pour plus d'informations sur la connexion des câbles en cluster, reportez-vous à la section ZS3-2 Controller Cluster I/O Ports in Oracle ZFS Storage Appliance Cabling Guide.


Mise en garde  -  Lorsque vous retirez un câble RJ-45 d'un port série de cluster (0 et 1), faites très attention à ne pas endommager le réceptacle RJ-45 interne. Pour retirer correctement un câble RJ-45 d'un port série de cluster, procédez comme suit :


Figure 46  Ports d'E/S du cluster de contrôleurs ZS3-2 : série 0, série 1 et Ethernet

image:illustration présentant les ports d'E/S du cluster de contrôleur ZS3-2 : série 0, série 1 et Ethernet

HBA SAS 4x4

Le HBA SAS 4x4, installé à l'emplacement PCIe 2 du contrôleur ZS3-2, assure la connectivité aux étagères de disques externes. Les ports logiques HBA sont numérotés de 0 à 3, comme représenté sur les illustrations suivantes.

Figure 47  Numéros des ports HBA SAS 4x4 du contrôleur ZS3-2

image:illustration présentant les numéros des ports HBA SAS 4x4 du contrôleur ZS3-2

Pour les contrôleurs équipés d'un HBA SAS 4x4 supplémentaire, reportez-vous à la section Cartes d'E/S PCIe du contrôleur ZS3-2 pour obtenir des instructions sur la position des emplacements.
