Composants internes ZS7-2

La figure suivante présente les principaux composants du contrôleur ZS7-2 et la légende permet de les identifier.

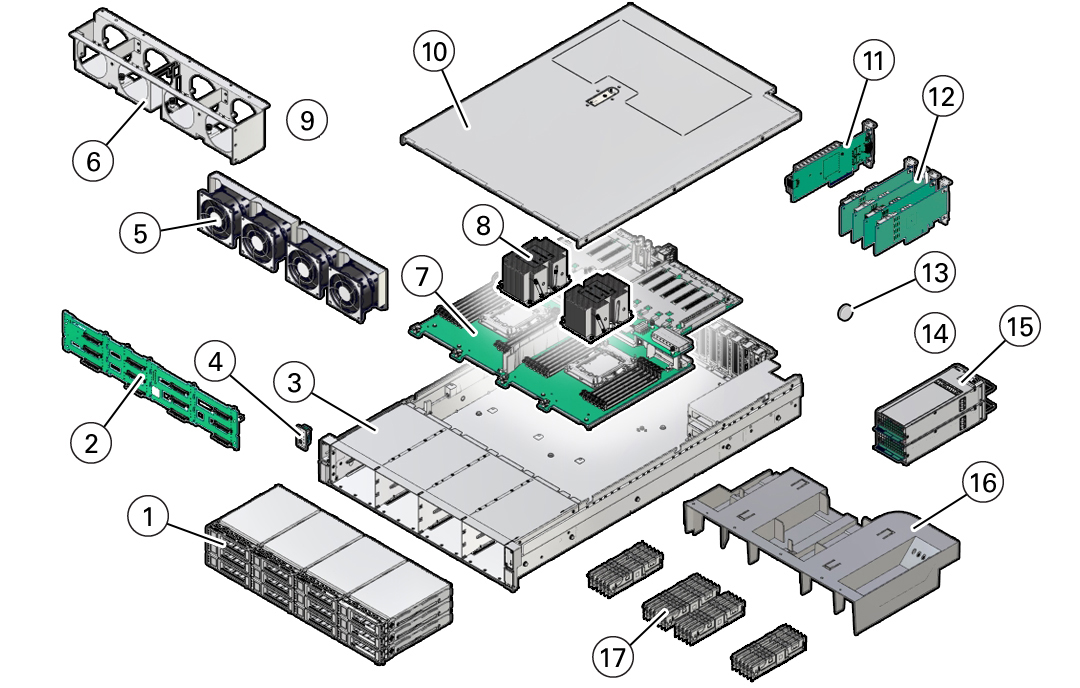

Légende de la figure Description 1 Deux disques système, dix panneaux de remplissage 2 Backplane du disque 3 Châssis du système 4 Module LED et capteur de température à l'avant 5 Modules de ventilateur 6 Plateau de ventilateur 7 Ensemble carte mère 8 Processeurs et dissipateurs thermiques 9 N/D 10 Capot supérieur 11 HBA Oracle Storage 12 Gb SAS PCIe, interne 12 Cartes PCIe 13 Batterie système 14 N/D 15 Alimentations électriques 16 Déflecteur d'air 17 DIMM

Unité de stockage du contrôleur ZS7-2

Cette section indique l'emplacement et explique les fonctions des indicateurs d'état de l'unité de stockage.

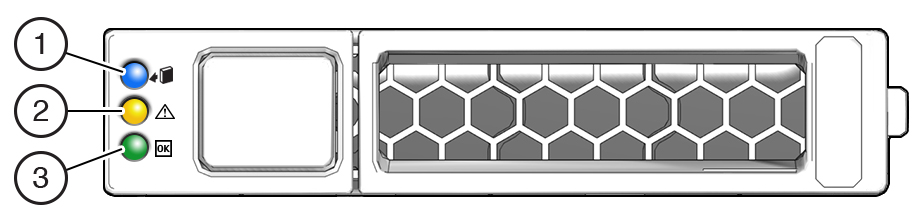

Légende Description 1 Prêt pour le retrait (bleue) 2 Opération de maintenance requise (orange) 3 OK/Activité (verte)

Module de ventilateur du contrôleur ZS7-2

Les quatre modules de ventilateur sont situés à l'avant du contrôleur ZS7-2, entre les CPU et les tiroirs de lecteur. Les modules de ventilateur sont désignés de la gauche vers la droite. Comme indiqué sur l'illustration suivante, les quatre modules de ventilateur sont appelés : FMO, FM1, FM2 et FM3.

Couleur et signification de l'état des LED Orange : le module de ventilateur est défectueux. La LED de ventilateur supérieur à l'avant et les LED d'intervention requise du panneau arrière sont également allumées si le système détecte un module de ventilateur défectueux. Non allumé : le module de ventilateur est opérationnel (OK).

Alimentation du ZS7-2

Les deux emplacements d'alimentation sont situés sur la droite du contrôleur (depuis l'avant du contrôleur) et sont désignés de haut en bas. Les alimentations sont accessibles à l'arrière du contrôleur. Comme indiqué sur l'illustration suivante, la désignation supérieure est PS 1 et la désignation inférieure PS 0.

Légende Description 1 Alimentation 0 2 Alimentation 1

Les deux alimentations assurent la redondance en permettant au contrôleur de fonctionner lorsqu'une alimentation est défaillante. Cependant, lorsque le contrôleur fonctionne sur une alimentation, la redondance n'existe plus, ce qui augmente considérablement le risque d'arrêt inattendu et de perte de données. Remplacez immédiatement toute alimentation défaillante ou tout composant défaillant appartenant à une configuration redondante.

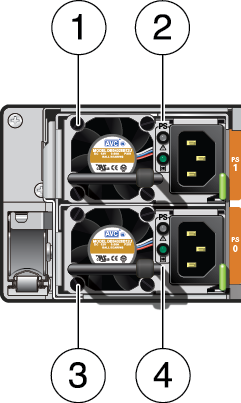

Légende Description 1 Alimentation (PS) 1 2 Indicateurs d'état PS 1 : LED d'intervention requise : orange ; LED d'alimentation CA et de sortie CC OK : verte 3 PS 0 4 Indicateurs d'état PS 0 : LED d'intervention requise : orange ; LED d'alimentation CA et de sortie CC OK : verte

Modules DIMM du contrôleur ZS7-2

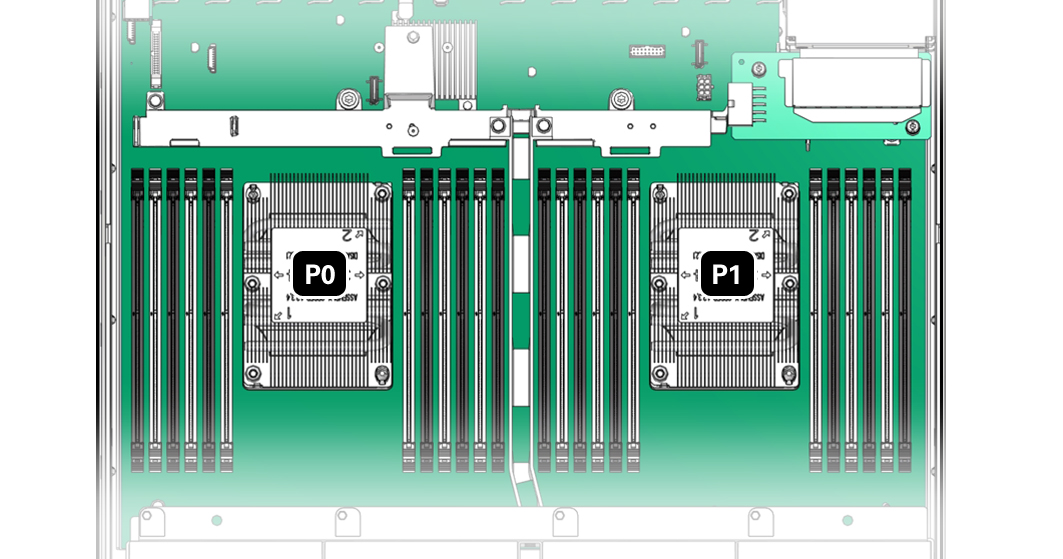

La figure suivante indique la disposition physique des modules DIMM et du/des processeur(s). Lorsque vous observez le contrôleur de l'avant, le processeur 0 (P0) est sur la gauche.

Chaque processeur, P0 et P1, comporte 12 emplacements de modules DIMM organisés en 6 canaux de mémoire. Chaque canal de mémoire comporte deux emplacements de modules DIMM : un noir (emplacement 0) et un blanc (emplacement 1).

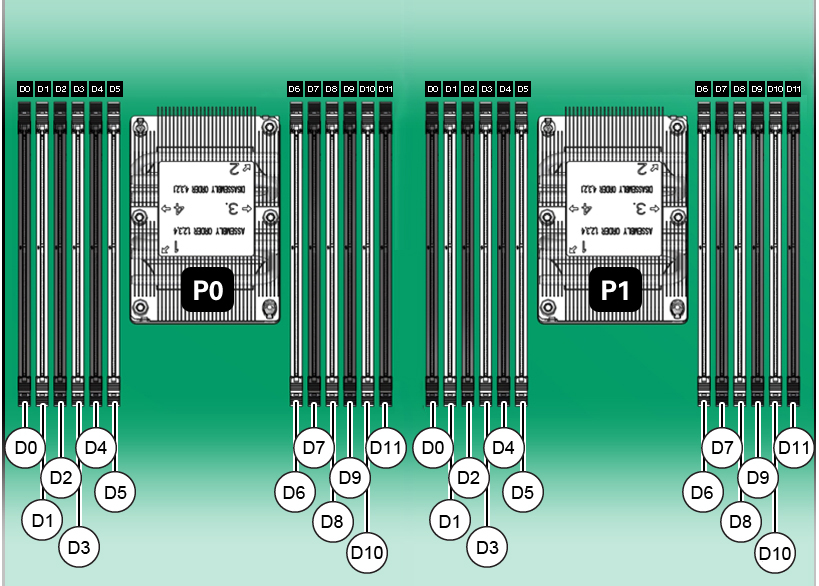

Comme le montre la figure, les emplacements de modules DIMM sont libellés D0 à D5 à gauche de chaque processeur, et D6 à D11 à droite de chaque processeur. Pour chaque processeur, les emplacements noirs sont : D0, D2, D4, D7, D9 et D11. De la même manière, pour chaque processeur, les emplacements blancs sont : D1, D3, D5, D6, D8 et D10.

Le tableau suivant décrit les configurations de mémoire prises en charge pour Oracle ZFS Storage ZS7-2. Le modèle milieu de gamme prend en charge 8 ou 16 modules DIMM, et le modèle haut de gamme 24. Tous les modules DIMM ont une taille de 64 Go. Les emplacements de modules DIMM dans le tableau s'appliquent à la fois aux processeurs P0 et P1 ; par exemple, P0/D2,P0/D4,P0/D7,P0/D9 et P1/D2,P1/D4,P1/D7,P1/D9.

Configuration Nombre total de modules DIMM installés Emplacements de modules DIMM occupés Capacité en DRAM Description Modèle milieu de gamme Oracle Storage ZS7-2, configuration avec faible quantité de mémoire 8 D2, D4, D7, D9 512 Go Sockets noirs occupés Modèle milieu de gamme Oracle Storage ZS7-2, configuration avec grande quantité de mémoire 16 D2, D4, D7, D9 D3, D5, D6, D8 1024 Go Sockets noirs occupés Sockets blancs occupés Modèle haut de gamme Oracle Storage ZS7-2 24 D0, D2, D4, D7, D9, D11 D1, D3, D5, D6, D8, D10 1 536 Go Sockets noirs occupés Sockets blancs occupés

Unités de stockage du ZS7-2

Seuls deux des emplacements d'unité de stockage sont utilisés à des fins de réinitialisation du système, en comptant les unités mises en miroir redondantes. Elles sont utilisées et désignées successivement en partant d'en bas à gauche (disque système 0) vers la droite (disque système 1). Tous les autres emplacements d'unité de stockage incluent des panneaux de remplissage, comme l'indique l'illustration suivante. Les emplacements d'unité sont numérotés de gauche à droite et de bas en haut.

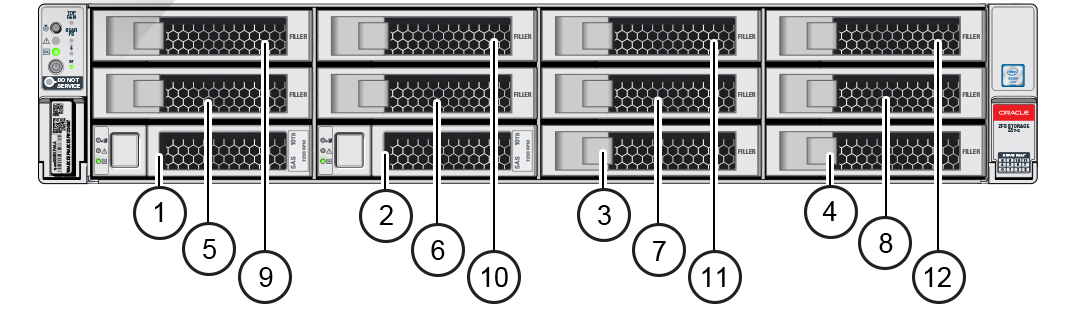

1 Disque système 0 2 Disque système 1 3 Panneau de remplissage 4 Panneau de remplissage 5 Panneau de remplissage 6 Panneau de remplissage 7 Panneau de remplissage 8 Panneau de remplissage 9 Panneau de remplissage 10 Panneau de remplissage 11 Panneau de remplissage 12 Panneau de remplissage
