Remplacement d'une batterie du système ZS7-2

Langue :

Le remplacement de batterie du système se faisant à froid, vous devez mettre le contrôleur hors tension. Vous devez peut-être remplacer la batterie si le contrôleur n'affiche pas l'heure correcte lorsqu'il est mis hors tension et déconnecté du réseau. Procédez comme suit pour remplacer la batterie d'un système ZS7-2.

Mettez le contrôleur hors tension avec l'une des méthodes de mise hors tension décrites dans la section Mise hors tension du contrôleur.

Débranchez les cordons d'alimentation CA du panneau arrière du contrôleur.

Mise en garde - En raison de la présence continuelle de l'alimentation de veille de 3,3 V CC dans le système, vous devez débrancher les cordons d'alimentation avant de manipuler un composant quelconque exigeant une maintenance à froid.

Sortez le contrôleur du rack comme décrit dans la section Sortie du contrôleur du rack.
Retirez le capot supérieur comme décrit dans la section Retrait du capot supérieur du contrôleur.

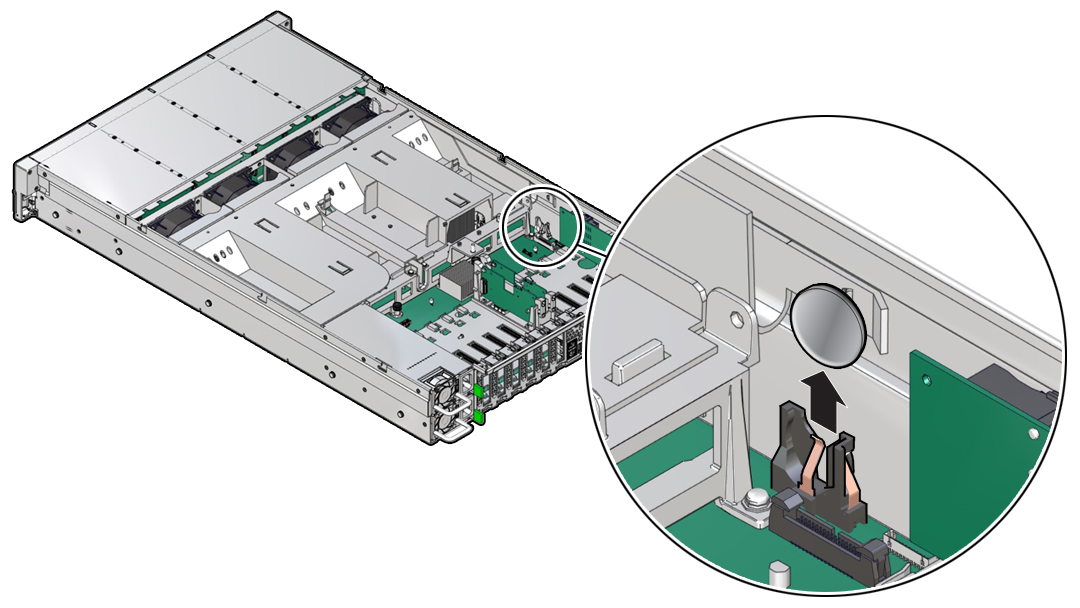

Pour extraire la batterie de son dispositif de retenue, enfoncez doucement le bord supérieur de la batterie avec votre doigt pour la sortir du dispositif de retenue.
Soulevez la batterie hors de son dispositif de retenue.
Déballez la batterie de remplacement.
Appuyez sur la nouvelle batterie jusqu'à ce qu'elle soit dans son dispositif de retenue, avec le côté positif (+) faisant face à l'onglet métallique la maintenant en place.
Replacez le capot supérieur sur le châssis.
Replacez le contrôleur dans sa position normale dans le rack en pinçant les bascules d'ouverture de chaque côté de chaque glissière tout en poussant légèrement le contrôleur dans le rack.
Branchez les cordons d'alimentation aux alimentations.
Vérifiez que le mode veille est activé. Environ deux minutes après le branchement des cordons d'alimentation, l'indicateur d'état d'alimentation/OK sur le panneau avant se met à clignoter.
Une fois que l'indicateur d'état d'alimentation/OK clignote, appuyez sur le bouton d'alimentation du panneau avant du contrôleur, puis relâchez-le.
L'indicateur d'état d'alimentation/OK continue à clignoter pendant la séquence de démarrage, qui dure quelques minutes. Lorsque le système est opérationnel, l'indicateur reste allumé.
Une fois que l'indicateur d'état d'alimentation/OK est allumé fixe, connectez-vous et définissez l'heure en suivant les étapes de la tâche Horloge de la BUI. Pour plus d'informations, reportez-vous à la section Configuration de la synchronisation d’horloge (BUI) du manuel Guide d’administration d’Oracle® ZFS Storage Appliance, version OS8.8.x.
