Manuel de maintenance client Oracle^® ZFS Storage Appliance, Version OS8.8.x

Composants des panneaux avant et arrière du ZS9-2

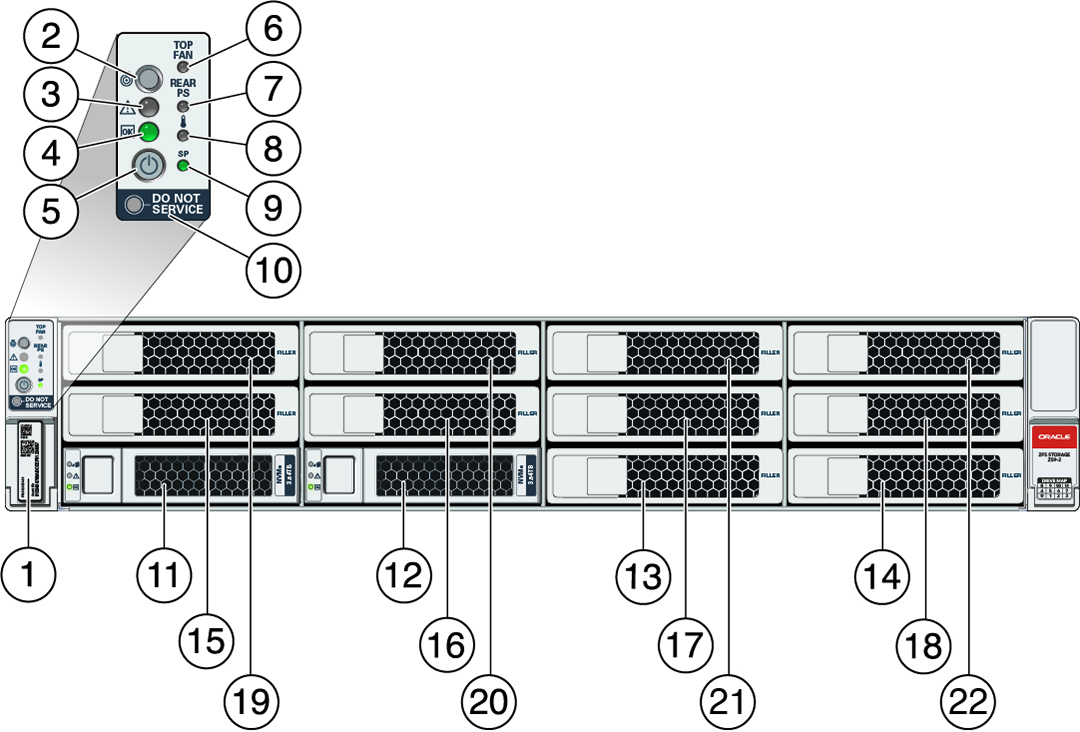

Composants du panneau avant du ZS9-2  : les emplacements de disques et les composants du panneau avant du contrôleur ZS9-2 sont décrits dans la figure suivante.

Figure 1  Panneau avant du ZS9-2

1 Balise RFID 2 LED d'état du système : Localisateur (blanche) 3 LED d'état du système : Intervention requise (orange) 4 LED d'état du système : Alimentation/OK (verte) 5 Bouton d'alimentation 6 Intervention requise pour le ventilateur (orange) 7 Intervention requise pour l'alimentation (PS) (orange) 8 Avertissement de surchauffe (orange) 9 Processeur de service (SP) OK (verte) 10Aucune intervention requise 11 Disque système 0 12 Disque système 1 13 Panneau de remplissage 14 Panneau de remplissage 15 Panneau de remplissage 16 Panneau de remplissage 17 Panneau de remplissage 18 Panneau de remplissage 19 Panneau de remplissage 20 Panneau de remplissage 21 Panneau de remplissage 22 Panneau de remplissage

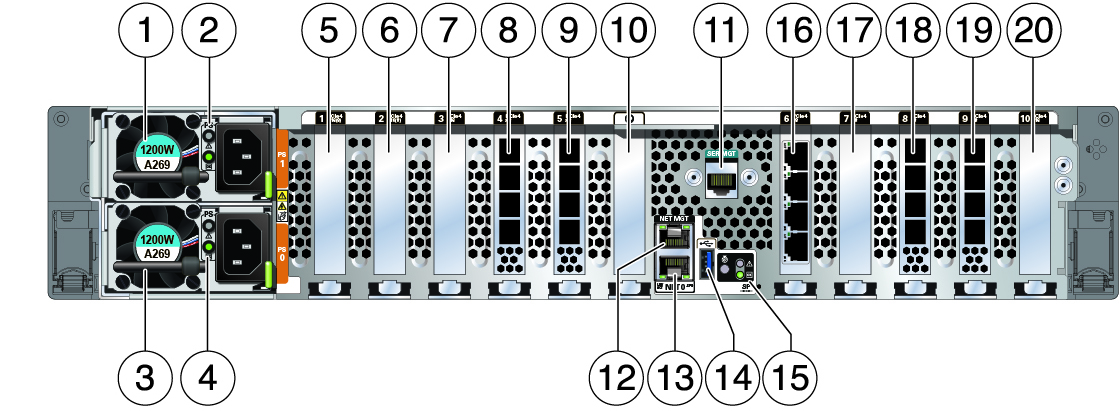

Composants du panneau arrière du ZS9-2  : les emplacements PCIe et les composants du panneau arrière du contrôleur ZS9-2 sont décrits dans la figure suivante (modèle haut de gamme ZS9-2 affiché).

Figure 2  Panneau arrière du ZS9-2

1 Unité d'alimentation électrique 1 2 Indicateurs d'état de l'unité d'alimentation 1 (de haut en bas) : Attention (orange) Alimentation/OK (verte) 3 Unité d'alimentation 0 4 Indicateurs d'état de l'unité d'alimentation 0 (de haut en bas) : Attention (orange) Alimentation/OK (verte) 5 Deuxième option PCIe (emplacement 1) 6 Troisième option PCIe (emplacement 2) 7 Cinquième option PCIe (emplacement 3) 8 HBA SAS-3 externe (emplacement 4) 9 Emplacement 5 : Modèle haut de gamme : HBA SAS-3 externe Modèle milieu de gamme : panneau de remplissage, emplacement non disponible 10 Non disponible 11 Port série RJ-45 de gestion série (SER MGT) 12 Port de processeur de service NET MGT 13 Port RJ-45 Gigabit Ethernet (GbE) réseau (NET) 100/1000BASE-T : NET 0 14 Port USB 3.0 15 LED d'état du système : Localisation (blanche) - gauche Attention (orange) - à droite, en haut Alimentation/OK (verte) - à droite, en bas 16 Carte d'interface cluster (emplacement 6) 17 Première option PCIe (emplacement 7) 18 Emplacements 8 : Modèle haut de gamme : HBA SAS-3 externe Modèle milieu de gamme : panneau de remplissage, emplacement non disponible 19 HBA SAS-3 externe (emplacement 9) 20 Quatrième option PCIe (emplacement 10)

Compatibilité des cartes d'interface du cluster : les contrôleurs ZS9-2 utilisent le clustering Ethernet à l'aide de deux ports Ethernet dans l'adaptateur Ethernet Oracle à quatre ports 10GBASE-T. Toutes les autres cartes d'interface cluster de contrôleurs utilisent le clustering série à l'aide de deux liaisons de cluster série et fournissent la connectivité Ethernet via une liaison. De ce fait, la carte d'interface de cluster ZS9-2 n'est pas compatible avec les anciens modèles de contrôleur.

Pour plus d'informations sur le câblage d'un cluster, reportez-vous à la section Connecting Cluster Cables dans Oracle ZFS Storage Appliance Cabling Guide.

Port Ethernet

Le modèle ZS9-2 est doté d'un connecteur réseau RJ-45 100/1000BASE-T Gigabit Ethernet (GbE) indiquant NET0 sur le panneau arrière. Le port fonctionne à 100 Mbits/s ou 1 000 Mbits/s. Utilisez-le pour connecter l'appareil au réseau.

Ce port est équipé de deux indicateurs d'état (LED). Ils sont visibles à l'arrière du contrôleur.

Table 15  Indicateurs d'état du port Gigabit Ethernet

Nom de l'indicateur d'état Emplacement Couleur Etat et signification Activité En bas à gauche Verte ALLUME : Liaison établie ETEINT : Pas de liaison CLIGNOTANT : Activité de paquets Vitesse de liaison En bas à droite Verte ETEINT : Liaison 100BASE-T (si liaison active) ALLUME : Liaison 1000BASE-T

Port de gestion réseau

Le contrôleur ZS9-2 comporte une interface de domaine de gestion Ethernet 10/100/1000BASE-T, étiquetée NET MGT. Ce port est équipé de deux indicateurs d'état (LED). Ils sont visibles à l'arrière du contrôleur. Le port NET MGT du processeur de service constitue la connexion facultative au processeur de service Oracle ILOM. Le port NET MGT est configuré par défaut pour utiliser le protocole DHCP (Dynamic Host Configuration Protocol). Le port NET MGT du processeur de service utilise un câble RJ-45 pour une connexion 10/100/1000BASE-T.

Table 16  Indicateurs d'état du port de gestion réseau

Nom de l'indicateur d'état Emplacement Couleur Etat et signification Activité Haut gauche Verte ALLUME : Liaison établie ETEINT : Pas de liaison CLIGNOTANT : Activité de paquets Vitesse de liaison Haut droit Verte ALLUME : Liaison 1000BASE-T ETEINT : Liaison10/100BASE-T

Port de gestion série

Le port SER MGT du processeur de service utilise un câble RJ-45 et constitue la connexion par défaut au processeur de service Oracle ILOM. Ce port prend en charge les connexions locales au contrôleur et reconnaît uniquement les commandes de l'interface de ligne de commande (CLI) d'Oracle ILOM. En général, vous connectez un terminal ou un émulateur de terminal à ce port.

Ports HBA SAS 4x4

Les HBA SAS 4x4 sont installés dans les emplacements PCIe 1, 2, 8 et 9 pour le modèle haut de gamme ZS7-2, et dans les emplacements 1 et 9 pour le modèle milieu de gamme ZS9-2. Ils assurent la connectivité aux étagères de disques externes. Les ports logiques HBA sont numérotés de 0 à 3, de bas en haut, comme le montre l'illustration suivante :

Figure 3  HBA SAS 4x4 du ZS9-2
