Manuel de maintenance client Oracle® ZFS Storage Appliance, Version OS8.8.x

Quitter la vue de l'impression

Mis à jour : Août 2021



Composants des panneaux avant et arrière du contrôleur ZS7-2

Composants du panneau avant du contrôleur ZS7-2 : les emplacements de disques et les composants du panneau avant du contrôleur ZS7-2 sont décrits dans la figure suivante.

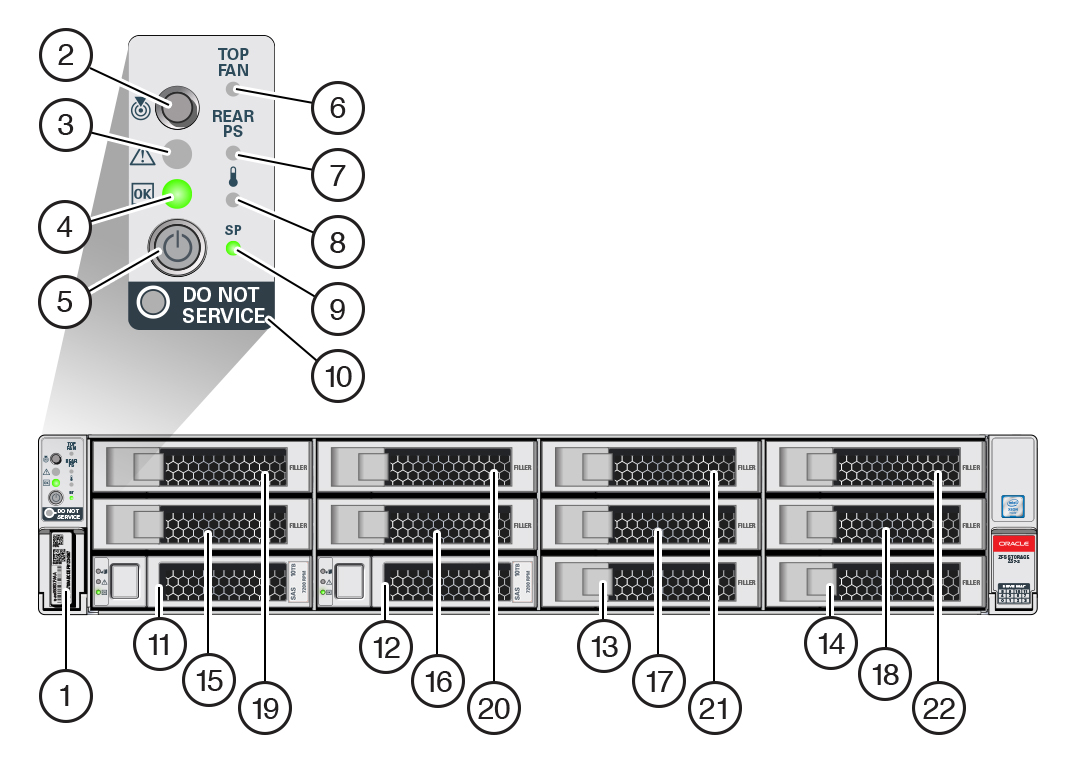

Figure 4  Panneau avant du contrôleur ZS7-2

image:L'image illustre les composants du panneau avant du ZS7-2.

1 Balise RFID
2 LED d'état du système : Localisateur (blanche)
3 LED d'état du système : Intervention requise (orange)
4 LED d'état du système : Alimentation/OK (verte)
5 Bouton d'alimentation
6 Intervention requise pour le ventilateur (orange)
7 Intervention requise pour l'alimentation (orange)
8 Avertissement de surchauffe (orange)
9 Processeur de service (SP) OK (verte)
10 Indicateur Pas d'intervention
11 Disque système 0
12 Disque système 1
13 Panneau de remplissage
14 Panneau de remplissage
15 Panneau de remplissage
16 Panneau de remplissage
17 Panneau de remplissage
18 Panneau de remplissage
19 Panneau de remplissage
20 Panneau de remplissage
21 Panneau de remplissage
22 Panneau de remplissage

Composants du panneau arrière du contrôleur ZS7-2 : les emplacements PCIe et les composants du panneau arrière du contrôleur ZS7-2 sont décrits dans la figure suivante.

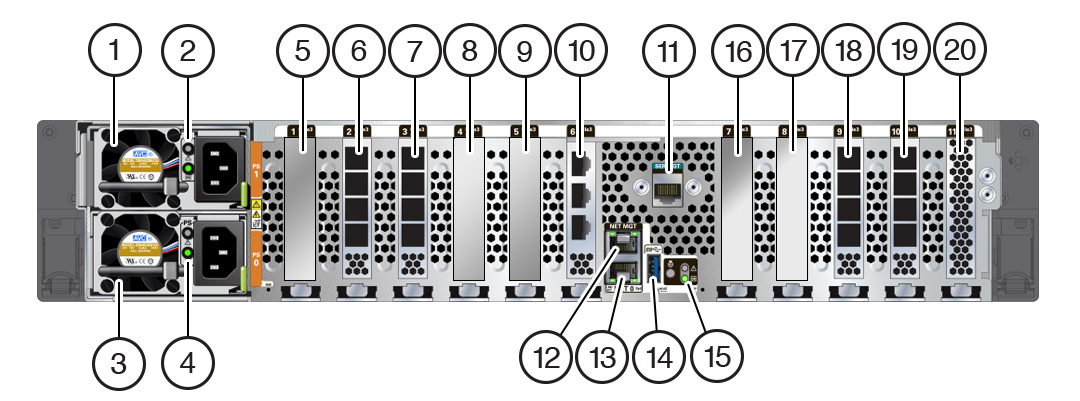

Figure 5  Panneau arrière du contrôleur ZS7-2

image:L'image illustre les composants du panneau arrière du modèle haut de gamme ZS7-2.

1 Alimentation 1 (unité PS 1)
2 Indicateurs d'état de l'unité PS 1 ( de haut en bas) :
  • Attention (orange)

  • Alimentation/OK (verte)

3 Unité PS 0
4 Indicateurs d'état de l'unité PS 0 ( de haut en bas) :
  • Attention (orange)

  • Alimentation/OK (verte)

5 Cinquième option PCIe (emplacement 1)
6 HBA SAS-3 externe (emplacement 2)
7 Emplacements 3 :
  • Modèle haut de gamme : HBA SAS-3 externe

  • Modèle milieu de gamme : panneau de remplissage, emplacement non disponible

8 Première option PCIe (emplacement 4)
9 Troisième option PCIe (emplacement 5)
10 Carte d'interface cluster (emplacement 6)
11 Port série RJ-45 de gestion série (SER MGT)
12 Port de processeur de service NET MGT
12 Port réseau (NET) Gigabit Ethernet (GbE) RJ-45 100/1000BASE-T : NET 0
14 Port USB 3.0
15 LED d'état du système :
  • Localisation (blanche) - gauche

  • Attention (orange) - en haut à droite

  • Marche/OK (verte) - en bas à droite

16 Quatrième option PCIe (emplacement 7)
17 Deuxième option PCIe (emplacement 8)
18 Emplacements 9 :
  • Modèle haut de gamme : HBA SAS-3 externe

  • Modèle milieu de gamme : panneau de remplissage, emplacement non disponible

19 HBA SAS-3 externe (emplacement 10)
20 HBA SAS-3 interne (emplacement 11)

Compatibilité des cartes d'interface cluster : le contrôleur ZS7-2 contient une carte d'interface cluster version 3, incompatible avec la version 2.

Pour plus d'informations sur le câblage d'un cluster, reportez-vous à la section Connecting Cluster Cables dans Oracle ZFS Storage Appliance Cabling Guide.

Port Ethernet

Le modèle ZS7-2 est doté d'un connecteur réseau RJ-45 10 Gigabit Ethernet (GbE) 100/1000BASE-T libellé NET 0 sur le panneau arrière. Le port fonctionne à 100 Mbits/s ou 1 000 Mbits/s. Utilisez-le pour connecter l'appareil au réseau.

Ce port est équipé de deux indicateurs d'état (LED). Ils sont visibles à l'arrière du contrôleur.

Table 17  Indicateurs d'état du port Gigabit Ethernet
Nom de l'indicateur d'état
Emplacement
Couleur
Etat et signification
Activité
En bas à gauche
Verte
  • ALLUME : Liaison établie

  • ETEINT : Pas de liaison

  • CLIGNOTANT : Activité de paquets

Vitesse de liaison
En bas à droite
Verte
  • ETEINT : Liaison 100BASE-T (si liaison active)

  • ALLUME : Liaison 1000BASE-T

Port de gestion réseau

Le contrôleur ZS7-2 comporte une interface de domaine de gestion Ethernet 10/100/1000BASE-T, libellée NET MGT. Ce port est équipé de deux indicateurs d'état (LED). Ils sont visibles à l'arrière du contrôleur. Le port NET MGT du processeur de service constitue la connexion facultative au processeur de service Oracle ILOM. Le port NET MGT est configuré par défaut pour utiliser le protocole DHCP (Dynamic Host Configuration Protocol). Le port NET MGT du processeur de service utilise un câble RJ-45 pour une connexion 10/100/1000BASE-T.

Table 18  Indicateurs d'état du port de gestion réseau
Nom de l'indicateur d'état
Emplacement
Couleur
Etat et signification
Activité
Haut gauche
Verte
  • ALLUME : Liaison établie

  • ETEINT : Pas de liaison

  • CLIGNOTANT : Activité de paquets

Vitesse de liaison
Haut droit
Verte
  • ALLUME : Liaison 1000BASE-T

  • ETEINT : Liaison10/100BASE-T

Port de gestion série

Le port SER MGT du processeur de service utilise un câble RJ-45 et constitue la connexion par défaut au processeur de service Oracle ILOM. Ce port prend en charge les connexions locales au contrôleur et reconnaît uniquement les commandes de l'interface de ligne de commande (CLI) d'Oracle ILOM. En général, vous connectez un terminal ou un émulateur de terminal à ce port.


Remarque -  Ce port ne prend pas en charge les connexions réseau.

Ports HBA SAS 4x4

Les HBA SAS 4x4 sont installés dans les emplacements PCIe 2, 3, 9 et 10 pour le modèle haut de gamme ZS7-2, et dans les emplacements 2 et 10 pour le modèle milieu de gamme ZS7-2. Ils assurent la connectivité aux étagères de disques externes. Les ports logiques HBA sont numérotés de 0 à 3, de bas en haut, comme le montre l'illustration suivante :

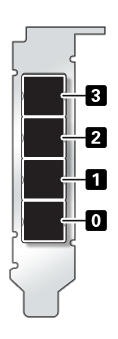

Figure 6  HBA SAS 4x4 du contrôleur ZS7-2

image:Illustration présentant le HBA SAS 4x4 du contrôleur ZS7-2
