背面パネルのピンホールスイッチ

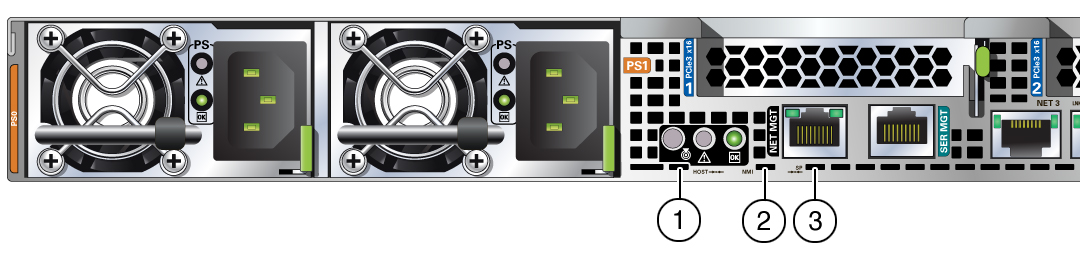

このセクションでは、背面パネルのピンホールスイッチの位置を示し、各スイッチの機能について説明します。
表 8
図の凡例
図の凡例
説明
1
ホストのウォームリセット
2
NMI (マスク不可割り込み) (Oracle の承認されたサービス担当者だけが使用します。)
3
SP のリセット
