ファンモジュールの取り外し
始める前に
ファンモジュールを保守するために、サーバーの電源を切る必要はありません。
交換用のファンを用意して、すぐに取り付ける準備ができない場合は、この手順を開始しないようにしてください。
- サーバーを保守位置まで引き出します。
サーバーを保守位置に引き出すを参照してください。
- ファンモジュールにアクセスするには、サーバーファンのドアを開きます。
サーバーのファンドアを開くを参照してください。
Caution - 十分な通気を維持してサーバーを適切に冷却するには、60 秒以内にサーバーファンのドアを閉じてください。サーバーの動作中に 60 秒を超える時間ドアを開けたままにすると、サーバーが過熱してシャットダウンする可能性があります。
- 障害のあるファンモジュールを特定します。
各ファンモジュールには、それぞれステータスインジケータ (LED) があります。LED が消灯している場合、ファンは良好です。LED がオレンジ色に点灯している場合は、ファンに障害が発生しています。それらの LED は、次の図に示すように、シャーシ中央の壁面の、ファンモジュールに隣接する位置にあり、ファンモジュールと整列するように並んでいます。

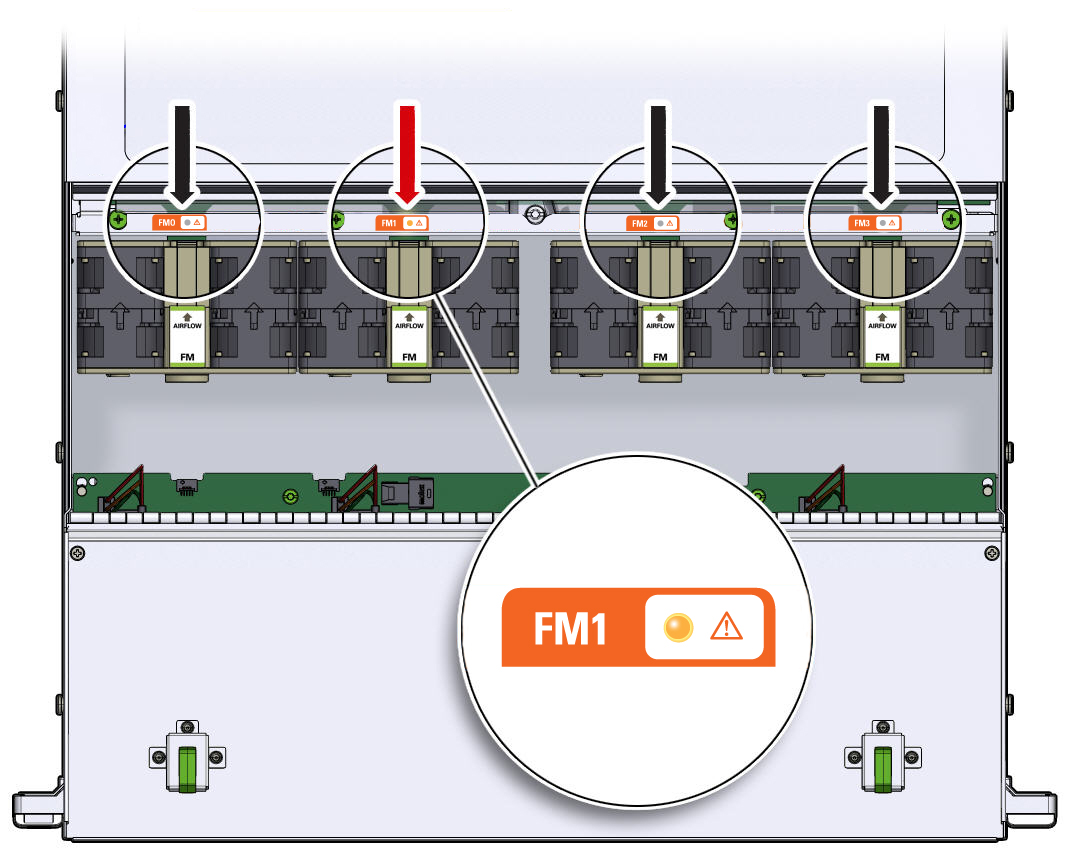

図 11 サーバーのファンモジュールのステータスインジケータ
ステータスインジケータの名前色状態の意味ファンモジュールのステータスオフ/オレンジ色-
オフ - ファンモジュールが正しく取り付けられ、仕様範囲内で動作しています。
オレンジ色 - ファンモジュールに障害が発生しています。システムによってファンモジュールの障害が検出されると、正面の上部にあるファン LED およびフロントパネルと背面パネルの保守要求 LED も点灯します。
-
- 障害のあるファンモジュールを取り外します。
- ファンモジュールを脇に置きます。
Caution - ファンコンパートメント内のほかのコンポーネントの保守作業を行う場合は、システムをシャットダウンし、電源コードを取り外してください。
- 次に実行する手順を確認します。
ほかの手順の一部としてファン構成部品を取り外した場合は、その手順に戻ります。
それ以外の場合は、ファンモジュールの取り付けに進みます。
