サーバーを通常のラック位置に戻す

サーバーが保守位置に引き出されている場合は、この手順に従って通常のラック位置に戻してください。

  1. 次の手順に従って、サーバーをラック内に押し戻します。
    1. 2 つの緑色のリリース爪 (サーバーのスライドレールの各側面に 1 つずつ) をサーバーの前面方向へ同時に引きながら、サーバーをラックに押し込みます。

      ラックにサーバーを押し込むときには、ケーブル管理アーム (CMA) が引っかかることなく収縮することを確認してください。


      Note - 緑色のリリース爪を引くには、爪の端ではなく中央に指を置き、圧力を加えながら、サーバーの前面方向に爪を引きます。

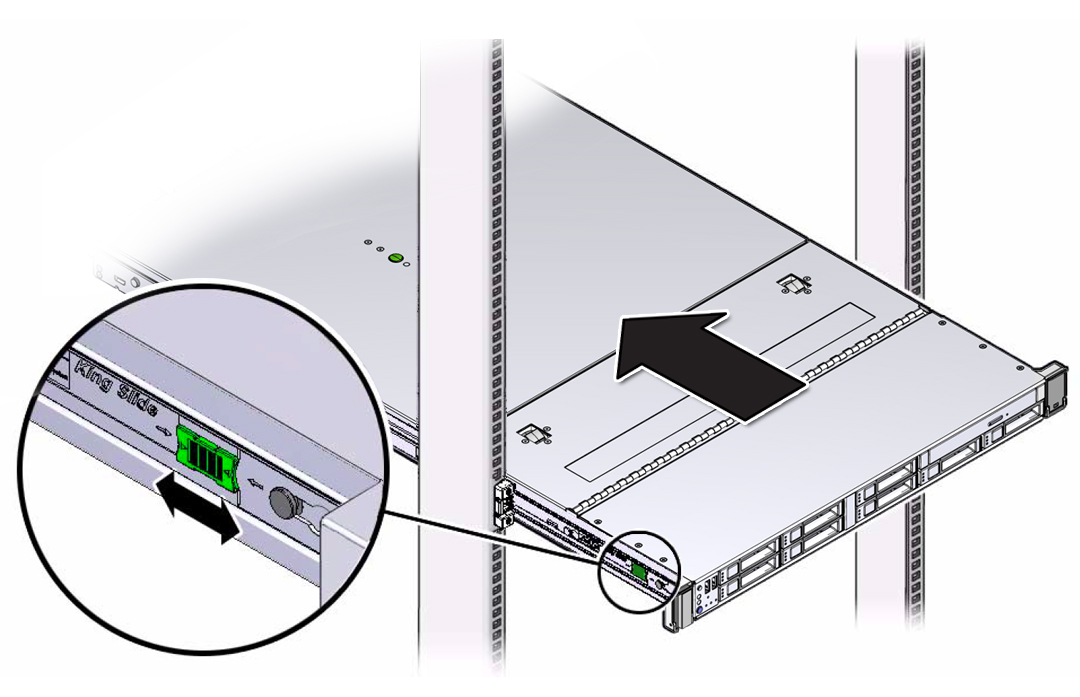

      図 38  スライドレールのリリース爪の位置


      image:スライドレールのリリース爪の位置を示す図。
    2. スライドレールのロック (サーバーの前面) がスライドレール構成部品にかみ合うまで、サーバーをラックに押し込みます。

      サーバーが通常のラック位置に戻ると、カチッと音がします。

  2. CMA が取り付けられていない、つまりサーバーをラックから完全に取り外したために CMA も取り外した場合は、CMA を取り付けます。

    CMA の取り付け手順については、Oracle Server X5-2 設置ガイド のケーブル管理アームの取り付けを参照してください。

  3. ケーブルがサーバーの背面から外れている、つまりラックから完全にサーバーを取り外したためにケーブルも外した場合は、ケーブルを再接続します。
