Edición de información general de dispositivos Fabric Interconnect

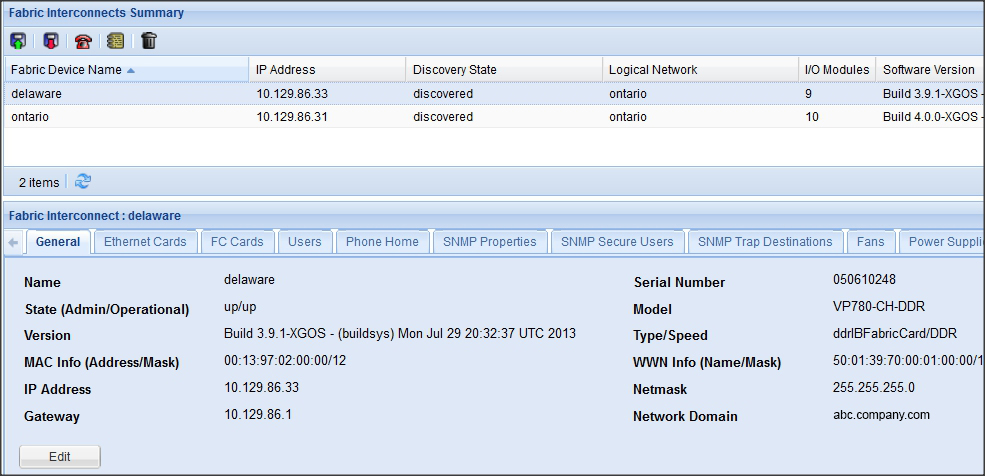

El separador General del dispositivo Fabric Interconnect contiene información básica acerca del dispositivo Fabric Interconnect. Puede editar la dirección IP, el rango de VLAN permitido, el tipo de tejido y la velocidad, el inventario de hardware que no pertenece al módulo de E/S, la interfaz de gestión, la ubicación, etc.

1. En el panel Navegación, seleccione Dispositivos gestionados -> Dispositivos Fabric Interconnect.
2. Seleccione el dispositivo Fabric Interconnect que desea editar.


3. Haga clic en Editar.

   Campo Descripción Nombre El nombre del dispositivo Fabric Interconnect que se muestra en el marco de detalles. Número de serie El número de serie único asignado al dispositivo Fabric Interconnect. Estado (administrador/operativo) El estado administrativo y operativo del dispositivo Fabric Interconnect. El estado administrativo es el estado deseado para el dispositivo Fabric Interconnect y el estado operativo es el estado actual del dispositivo Fabric Interconnect. Modelo El número de modelo del dispositivo Fabric Interconnect. Versión La versión del software del SO de Oracle Fabric que se ejecuta en el dispositivo Fabric Interconnect. Tipo/Velocidad El tipo y la velocidad de la tarjeta del tejido. Información de MAC (dirección/máscara) La dirección MAC de inicio disponible en la agrupación de direcciones MAC incrustadas en el dispositivo Fabric Interconnect. Los bits de la máscara determinan cuántas direcciones MAC se pueden asignar desde la agrupación de direcciones MAC del dispositivo Fabric Interconnect. Por ejemplo, /12 indica que se pueden asignar 12 bits de direcciones de forma incremental comenzando por la dirección MAC que se muestra. Información de WWN (nombre/máscara) El número de WWN de inicio disponible en la agrupación de WWN incrustada en el dispositivo Fabric Interconnect. Los bits de la máscara determinan cuántos números WWN se pueden asignar desde la agrupación de WWN del dispositivo Fabric Interconnect. Por ejemplo, /12 indica que se pueden asignar 12 bits de direcciones de forma incremental comenzando por el número WWN que se muestra. Máscara de red La máscara de red asignada a la dirección de gestión del dispositivo Fabric Interconnect. Dirección IP Escriba la dirección de gestión del dispositivo Fabric Interconnect. Dominio de red El dominio de red en el que está desplegado el dispositivo Fabric Interconnect. Puerta de enlace Escriba a dirección IP del enrutador o switch de puerta de enlace del dispositivo Fabric Interconnect. Contraseña de administrador Escriba la contraseña de administrador actual para acceder al dispositivo Fabric Interconnect. Por motivos de seguridad, la contraseña se muestra como una serie de asteriscos (*****). Usuario administrador Escriba el nombre de usuario del usuario administrador asignado actualmente. Descripción (Opcional) Escriba una descripción del dispositivo Fabric Interconnect.

4. Complete los campos y, a continuación, haga clic en Enviar.
