Creación de una nube de red

Cree una nube de red desde el separador Nube de red en el panel de navegación o desde el Editor de plantillas de E/S.

En este procedimiento, se muestra cómo crear una nube de red para un dispositivo de tejido único. Sin embargo, en la mayoría de los casos, los dispositivos de tejido se despliegan como pares redundantes, lo que implica una diferencia menor en las propiedades que establecerá para la nube de red. Para obtener más información acerca de cómo desplegar pares de dispositivos de tejido, consulte Designación de alta disponibilidad del dispositivo de tejido.

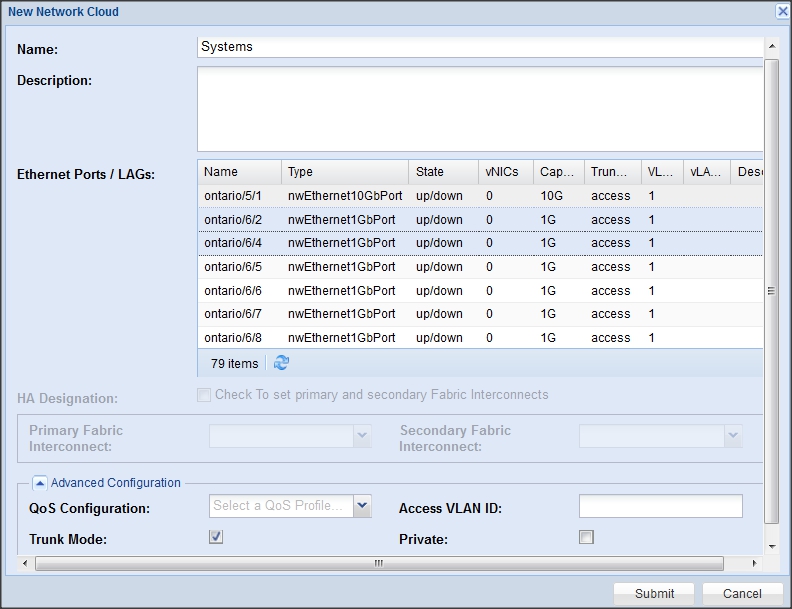

1. En el panel de navegación, seleccione Gestor de nube de red -> Nubes de red.
2. Haga clic en Agregar.

3. Complete los campos.

   Campo Descripción Nombre Escriba un nombre para la nube de red. Descripción (Opcional) Escriba una descripción. Puertos Ethernet/LAG Seleccione el puerto o los LAG que se usarán en esta nube de red. Se pueden asignar varios puertos y LAG a la misma nube de red, y varias nubes de red se pueden asignar a los mismos puertos.

   ---

   Notas -  Cuando se selecciona un puerto de dos dispositivos de tejido diferentes, se activa la casilla de control Designación de HA.

   ---

4. Seleccione la casilla de control Designación de alta disponibilidad si se desplegarán dos dispositivos de tejido como un par de HA.

   Especifique cuál dispositivo de tejido es el principal y cuál dispositivo de tejido es el secundario.

5. Seleccione Configuración avanzada.

   Campo Descripción QoS La configuración de QoS de red en una nube de red de Oracle se puede producir en el nivel de la nube o en el nivel de la vNIC. Cuando se aplica QoS de red a una nube de red, todas las vNIC asociadas con la nube obtienen los valores CIR y PIR especificados. Si la vNIC también tiene QoS de red y se agrega a la nube de red, la QoS de red de la nube tendrá prioridad. Modo de tronco Seleccione este campo para activar el acceso a todas las VLAN disponibles. Deje esta casilla sin seleccionar si está creando una nube de red con acceso a únicamente una VLAN. Debe proporcionar un ID de VLAN de acceso si deja esta casilla sin seleccionar. ID de VLAN de acceso Las VLAN se utilizan para aislar el tráfico y para brindar seguridad para evitar que algunos hosts de la red vean tráfico destinado a otros hosts. Cuando el tráfico está etiquetado con una ID de VLAN, solo los hosts que pueden transmitir o recibir paquetes para esa VLAN pueden ver y usar ese tráfico. Las VLAN se pueden configurar para una nube de red. Cuando una VLAN está configurada en la nube de red, las vNIC que se agregan a esa nube heredan el ID de VLAN, a menos que exista una configuración adicional en el nivel del puerto para aplicar reglas de etiquetado distintas. Además de las VLAN en una nube de red, puede controlar los ID de VLAN admitidos en un dispositivo de tejido específico mediante el rango de VLAN permitido. Privada Una vez seleccionada, cualquier vNIC que termine en esta nube no podrá comunicarse con ninguna vNIC pública en otras nubes de red. Las vNIC privadas proporcionan aislamiento para un juego de vNIC y, además, proporciona mayor compatibilidad con métodos nuevos y existentes de conmutación externa. Los paquetes que provienen de vNIC privadas no se envían o se reenvían según el destino. Si el destino es una vNIC pública o la red Ethernet, el paquete se reenviará. De lo contrario, se descartará. Las restricciones de VLAN se seguirán aplicando a los paquetes reenviados. Esta función también se puede configurar en el nivel de plantilla de E/S y en el nivel de vNIC.

6. Complete los campos y, a continuación, haga clic en Enviar.
7. Verifique que la nube de red se haya creado correctamente.

Información relacionada

• Designación de alta disponibilidad del dispositivo de tejido
