Edición de una tarjeta FC

Cuando se detecta un dispositivo de interconexiones del tejido, se hace un inventario de los módulos del dispositivo de interconexiones del tejido. La información del módulo para la tarjeta FC se muestra mediante el separador Tarjetas FC en el marco de detalles de interconexión del tejido.

  1. En el panel Navegación, seleccione Dispositivos gestionados -> Dispositivos Fabric Interconnect y, a continuación, seleccione la interconexión del tejido que desea editar.
  2. Haga clic en el separador Tarjetas FC y seleccione el puerto de la tarjeta FC que desea editar.

    Puede ampliar las tarjetas FC que se muestran en el nivel de puerto. En el nivel de puerto, hay funciones adicionales disponibles, como propiedades generales y propiedades de FC para el puerto.

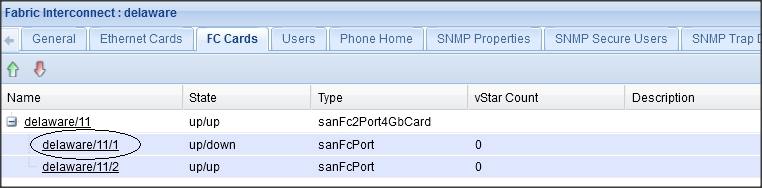

    image:Marco de detalles Dispositivos Fabric Interconnect, con el puerto para el separador Tarjetas FC resaltado.

    El recuento de vStar es el número total de recursos virtuales configurados en cada puerto de la tarjeta FC.

  3. Haga clic en Editar.

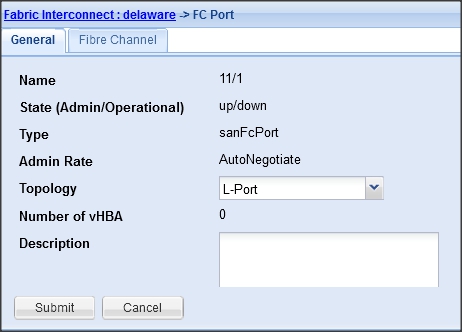

    image:El separador General para el puerto FC.
  4. Cambie la topología del puerto FC y luego haga clic en Enviar.
    Campo
    Descripción
    Nombre
    Muestra el nombre de cada tarjeta FC en la interconexión del tejido.
    Si un módulo contiene un puerto de terminación que admite un vHBA, el módulo se puede expandir y contraer para mostrar los puertos de FC configurados.
    Todas las tarjetas de E/S tienen un nombre con el formato dispositivo Fabric Interconnect/ranura/puerto vHBA, de modo que el nombre texas/1/1 representa el puerto FC 1 en la tarjeta FC de la ranura 1 del dispositivo Fabric Interconnect denominado Texas.
    Estado (administrador/operativo)
    Muestra el estado actual de la tarjeta FC. El estado se muestra como administrativo/operativo. Las tarjetas FC con el estado En servicio/en servicio funcionan correctamente.
    Tipo
    Muestra el tipo de puerto FC instalado en la interconexión del tejido.
    Ratio de administrador
    Muestra la calificación de la comunicación con el tejido FC externo. En general, es de 10 Gbit/s o menos, o se negocia automáticamente al valor más alto admitido.
    Topología
    Seleccione la topología del puerto:
    • F-Port: puerto de tejido. Este puerto de switch se conecta a un N-Port.

    • L-Port: puerto de bucle. Este FC_Port contiene funciones de bucle arbitrado asociados con una topología de bucle arbitrado.

    • N-Port: puerto de nodo. Normalmente, este puerto HBA se conecta a un puerto F_Port u otro N_Port del switch.

    Número de VHBA
    Muestra el número de vHBA conectados.
    Descripción
    Muestra una descripción del puerto en la tarjeta FC.
