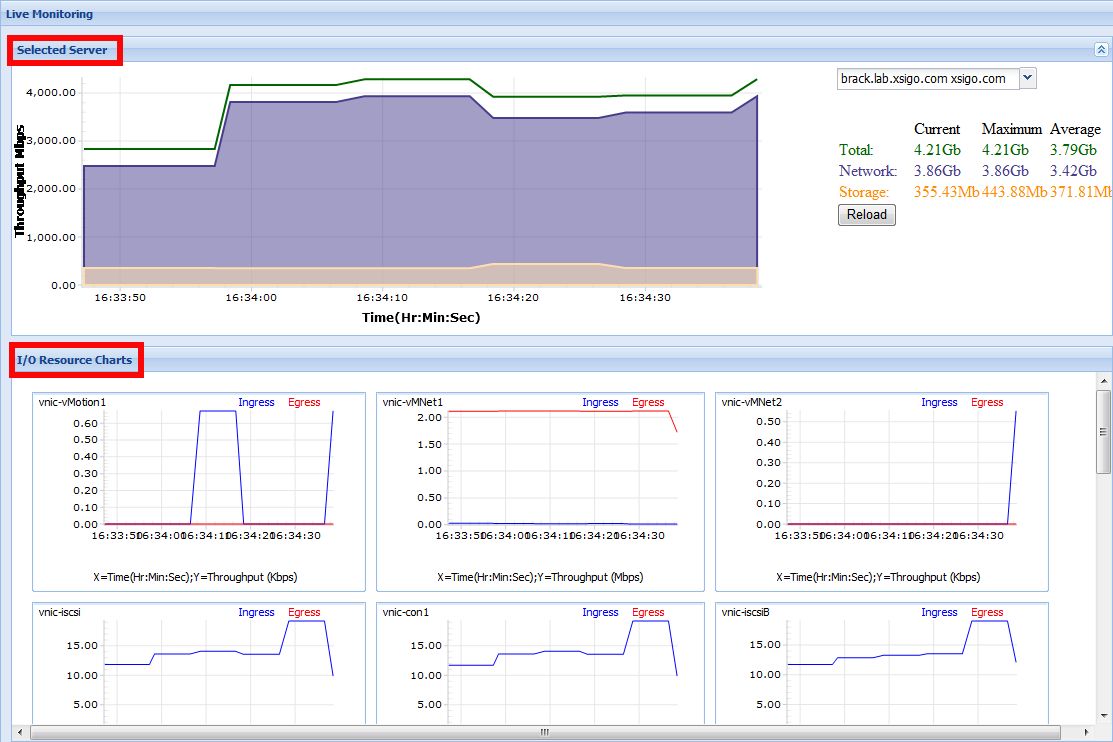

Supervisión activa se divide en dos secciones:
El marco del servidor seleccionado, que incluye información sobre un único servidor que selecciona.
El marco de recursos virtuales, que se subdivide en gráficos individuales para cada vNIC o vHBA desplegados en el servidor físico.
Se muestra la siguiente información para los servidores físicos:
Rendimiento medio: se muestra por intervalo en el generador de gráficos en tiempo real.
Uso actual: es el uso en tiempo real de todo el servidor físico.
Promedio: el rendimiento promedio del servidor físico desde el que se invocó el generador de gráficos mediante el software.
Máximo: el rendimiento máximo del servidor físico desde el que se invocó el generador de gráficos mediante el software.
Se muestra la siguiente información para las vNIC y los vHBA:
Uso de ancho de banda entrante: se proporcionan gráficos para cualquier vNIC o vHBA desplegado en el servidor host seleccionado. El rendimiento de entrada se rastrea en intervalos, al igual que el rendimiento por servidor.
Rendimiento de salida: se incluyen gráficos para cualquier vNIC o vHBA desplegado en el servidor host seleccionado. El rendimiento de salida se rastrea en intervalos, al igual que el rendimiento por servidor.
