Visualización de información de la tarjeta Ethernet
Cuando se detecta un dispositivo Fabric Interconnect, se realiza un inventario de los módulos de E/S del dispositivo Fabric Interconnect y la información del módulo de E/S de la tarjeta Ethernet se muestra mediante el separador Tarjetas Ethernet del marco de detalles del dispositivo Fabric Interconnect.
Además, algunas funciones específicas del hardware, como los LAG se admiten mediante la página Tarjetas Ethernet. Para obtener más información, consulte Gestión de LAG
Puede ampliar las tarjetas Ethernet que se muestran en el nivel de puerto. En el nivel de puerto, hay disponibles funciones adicionales, como propiedades generales, propiedades de Ethernet para el puerto (por ejemplo, tamaño de MTU) y rango de VLAN permitido.
-
En el panel Navegación, seleccione Dispositivos gestionados -> Dispositivos Fabric Interconnect.
-
Seleccione el dispositivo Fabric Interconnect que desea ver.

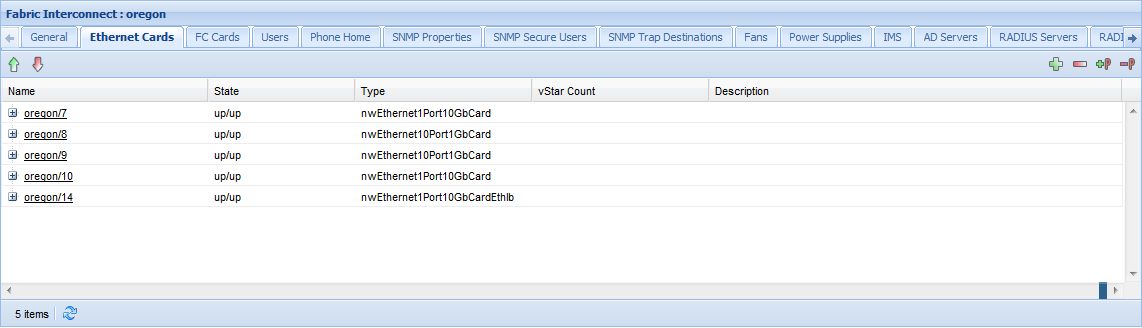

En esta tabla, se describe los campos del separador Tarjetas Ethernet.
|
|
Nombre
|
El nombre de cada tarjeta Ethernet que se encuentra en el inventario del dispositivo Fabric Interconnect.
Si un módulo contiene un puerto de terminación que admite una vNIC, el módulo se puede expandir y contraer para mostrar los puertos Ethernet configurados.
Todas las tarjetas de E/S tienen un nombre con el formato fabric interconnect/slot/vNIC port, de modo que el nombre texas/1/1 representa el puerto Ethernet 1 en la tarjeta Ethernet de la ranura 1 del dispositivo Fabric Interconnect denominado texas.
|
Estado
|
El estado actual de la tarjeta Ethernet. El estado se muestra como administrativo/operativo. Las tarjetas Ethernet con el estado up/up funcionan correctamente.
|
Tipo
|
El tipo de tarjeta Ethernet instalada en el dispositivo Fabric Interconnect.
|
Recuento de vStar
|
Número total de recursos virtuales configurados en cada puerto de la tarjeta Ethernet.
|
Descripción
|
(Opcional) Escriba una descripción de la tarjeta Ethernet.
|
|
