Resumen de dispositivos Fabric Interconnect

El panel de resumen está disponible desde el panel de navegación, mediante la sección de Dispositivos gestionados->Dispositivos Fabric Interconnect. Use esta página para gestionar configuraciones y recopilar logs e información de soporte técnico para dispositivos Fabric Interconnect gestionados por el software.

Seleccione un dispositivo Fabric Interconnect específico para que aparezca en el marco de detalles, donde puede ver y gestionar las propiedades del dispositivo.

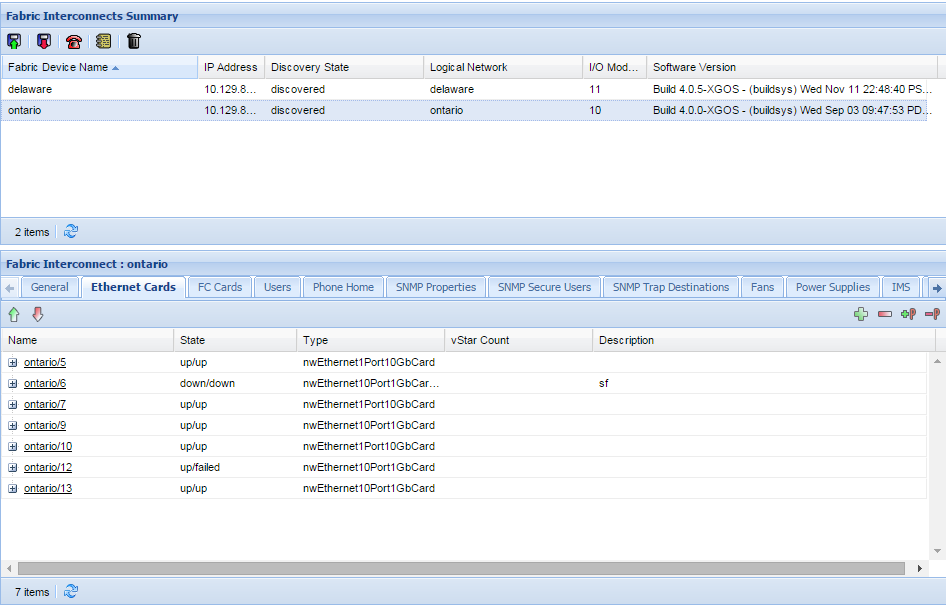

image:Panel de resumen de dispositivos Fabric Interconnect
Campo
Descripción
Nombre de dispositivo Fabric Interconnect
El nombre de cada dispositivo Fabric Interconnect gestionado en la red. El nombre es un enlace al marco de detalles del dispositivo Fabric Interconnect.
Dirección IP
La dirección IP del dispositivo de tejido de cada dispositivo Fabric Interconnect gestionado.
Subred IP
La subred IP en la que se detectan todos los dispositivos Fabric Interconnect. La subred es un nombre o se muestra en notación decimal con punto.
Estado de detección
Estado actual del dispositivo Fabric Interconnect en Oracle Fabric Manager. El estado adopta el formato state1/state2.
Los estados válidos incluyen:
  • New

  • inProgress

  • Discovered

  • Retrying

  • Failed

Subred de Oracle SDN
Indica el nombre o el ID de IB del dispositivo Fabric Interconnect que constituye el nodo maestro, que proporciona la subred de IB.
Si el valor es igual que el nombre del dispositivo Fabric Interconnect, entonces ese dispositivo Fabric Interconnect proporcionará el gestor de subred de IB.
Si el valor es diferente del nombre del dispositivo Fabric Interconnect, el gestor de subred de IB en uso será proporcionado por el dispositivo que se menciona en este campo. Es posible que un dispositivo Fabric Interconnect mencionado en el campo Subred del tejido, que no esté gestionado por Oracle Fabric Manager, esté proporcionando la funcionalidad de gestor de subredes para un dispositivo Fabric Interconnect gestionado por el software.
Módulos de E/S
El número total de Módulo de E/S instalados en cada interconexión del tejido.
Versión de software
La versión del SO de Oracle Fabric actualmente instalada en cada dispositivo Fabric Interconnect gestionado.
