Creación de una nueva plantilla de E/S

Cree una plantilla de E/S mediante el Editor de plantillas de E/S, que es un espacio de trabajo donde puede agregar, suprimir y realizar cambios según sea necesario sin afectar el host o los dispositivos gestionados de Oracle Fabric Manager.


Notas -  Cree los siguientes elementos antes de crear una plantilla de E/S: perfiles de inicio de servidor (perfiles de inicio de SAN o perfiles de inicio de iSCSI) y puertas de enlace por defecto. Consulte Gestión de perfiles de inicio y Creación de una puerta de enlace por defecto.
  1. En el panel de navegación, elija Gestor de recursos de servidor -> Plantillas de E/S.

    Para agregar una nueva plantilla de E/S, haga clic en Agregar. Para suprimir una plantilla de E/S configurada, selecciónela en el panel de resumen de plantillas de E/S y haga clic en Suprimir.

  2. Haga clic en Crear.

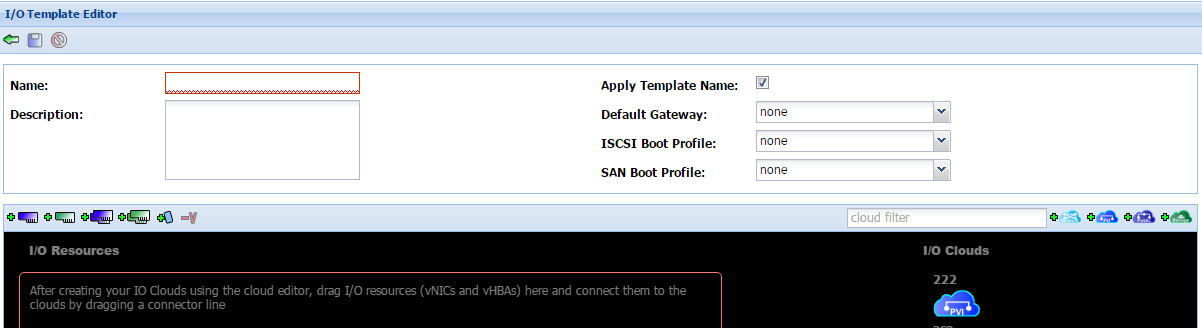

    image:Pantalla Editor de plantillas de E/S
  3. Complete los campos.
    Campo
    Descripción
    Nombre
    Escriba un nombre.
    Descripción
    (Opcional) Escriba una descripción.
    Aplicar nombre de plantilla
    Selecciones esta plantilla para aplicar el nombre de la plantilla de E/S al perfil de E/S, una vez que se ha creado. Deje la casilla de control sin activar si desea asignar un nombre a los perfiles de E/S cuando los cree.
    Puerta de enlace por defecto
    Elija la puerta de enlace por defecto para la plantilla de E/S. La puerta de enlace por defecto ya debe existir en Oracle Fabric Manager para que sea un elemento que se pueda seleccionar en el menú.
    Perfil de inicio de iSCSI
    Elija un perfil de inicio de iSCSI para la plantilla de E/S si los hosts que usan esta plantilla de E/S usarán en inicio de E/S. El perfil de inicio de iSCSI ya debe existir en Oracle Fabric Manager para que sea un elemento que se pueda seleccionar en el menú. Se debe configurar al menos una vNIC de inicio en el perfil de inicio de iSCSI para que el servidor se pueda iniciar mediante iSCSI. Puede asignar un perfil de inicio de iSCSI o un perfil de inicio de SAN en una plantilla de E/S, pero no ambos.
    Perfil de inicio de SAN
    Elija un perfil de inicio de SAN para la plantilla de E/S si los hosts que usan esta plantilla de E/S usarán en inicio de SAN. El perfil de inicio de SAN ya debe haber sido creado en Oracle Fabric Manager para que sea un elemento que se pueda seleccionar en el menú. Se debe configurar al menos un vHBA de inicio en Perfil de inicio de SAN para que el servidor se pueda iniciar mediante SAN. Puede asignar un perfil de inicio de iSCSI o un perfil de inicio de SAN en una plantilla de E/S, pero no ambos.
  4. Agregue nubes de E/S a la plantilla.

    Seleccione el ícono adecuado y, a continuación, complete el cuadro de diálogo para agregar el elemento. Solamente aparecerán en la interfaz los elementos admitidos por el hardware gestionado en la interfaz. Consulte Gestión de nubes de red para obtener instrucciones.

  5. Agregue recursos de E/S a la plantilla.

    Consulte Agregación de recursos de E/S a una plantilla de E/S.

    Después de agregar los recursos de E/S, asígnelos a las nubes correspondientes; para ello, haga doble clic en la vNIC o en el vHBA, o hace clic y arrástrelos para dibujar una línea entre el recurso virtual y las nubes de E/S.

  6. Cuando la plantilla de E/S contenga las conexiones virtuales adecuadas, haga clic en Guardar.

    Si el ícono para guardar no está disponible, la configuración no es válida. Mueva el cursor sobre el ícono para guardar para determinar por qué la plantilla no es válida.

  7. Conecte la plantilla de E/S a un servidor físico.

    En este punto, se ha creado la plantilla de E/S, pero aún no se ha desplegado. Cuando esté listo para desplegar la plantilla de E/S en servidores físicos, puede llevar a cabo una de las siguientes acciones:

    • Cree un perfil de E/S a partir de la plantilla de E/S y conecte ese perfil de E/S a un servidor físico. Esto le permitirá aplicar las vNIC y los vHBA de la plantilla de E/S en el servidor.
    • Asigne la plantilla de E/S directamente a los servidores desde el panel de resumen de plantillas de E/S. Consulte Aplicación de una plantilla de E/S al servidor.
