Topología
La topología lógica es una ilustración de la conectividad física y lógica de la red. Esta pantalla gráfico proporciona una imagen de la configuración y es útil para resolver problemas como enlaces incorrectos, cables desconectados y rutas rotas en el tejido.
Puede ver la topología lógica por modo o subred, o mediante un filtro. Por ejemplo, si desea ver todos los sistemas con ovn en el nombre, escriba ovn en el campo de filtro.
Además de la información de nivel superior disponible en la topología, puede aumentar el detalle a niveles más detallados de información acerca del contenido. Mueva el cursor sobre un componente para visualizar los detalles acerca de ese componente, por ejemplo, el nombre del dispositivo, los nombres de los puertos y los destinos de los puertos.
En los switches IB de Oracle, la topología proporciona una funcionalidad adicional. Elija el modo de ruta de IB y una subred, localice la ruta de IB usada para conectar dos puertos, haga clic en un puerto para seleccionarlo, y elija un puerto HCA diferente.

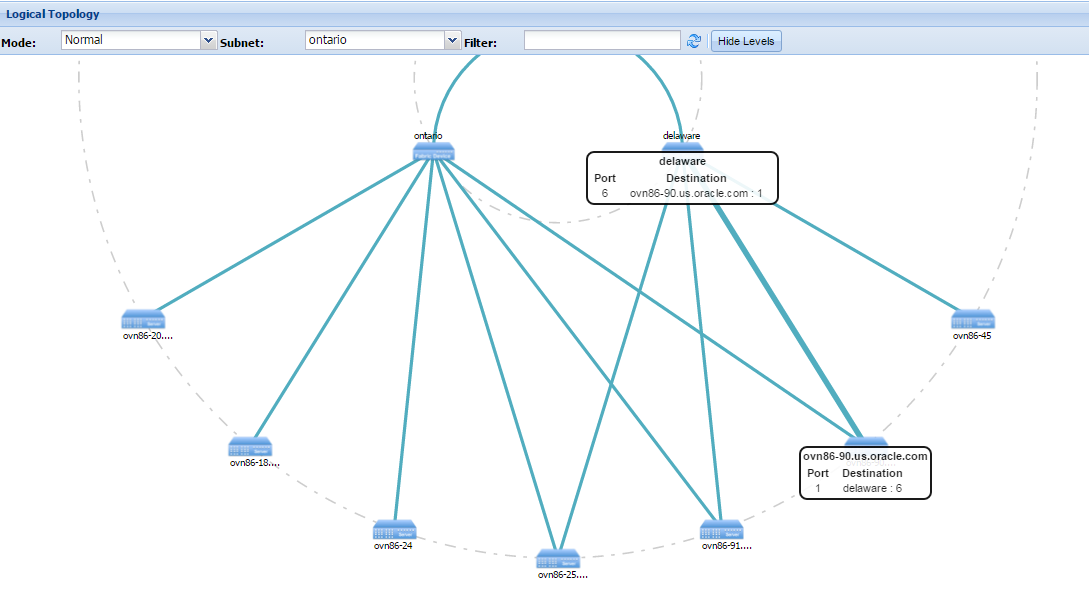

Si hace clic en Mostrar niveles/Ocultar niveles, se muestran o eliminan los círculos formados por guiones y rayas de la pantalla. Los círculos indican el nivel de los componentes en la jerarquía de red. En el ejemplo de abajo, los switches ontario y delaware están en un nivel y los servidores ovn* están en un nivel diferente.
