Controladores 7420 en cluster con estantes de discos DE2-24 (5 HBA)
En las siguientes figuras, se muestra un subconjunto de las configuraciones admitidas para los controladores Oracle ZFS Storage 7420 en clusters con cinco HBA. Para cablear el controlador con los estantes de discos, consulte Introducción al cableado.
Notas - Para obtener información acerca de las ubicaciones de los puertos, consulte la sección de visión general del hardware del controlador correspondiente en la Guía de instalación de Oracle ZFS Storage Appliance.

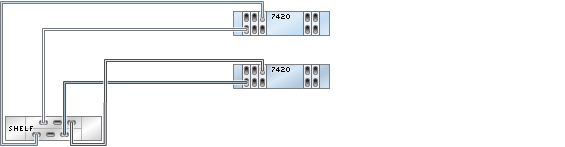

Figura 423 Controladores 7420 en cluster con cinco HBA conectados a un estante de discos DE2-24 en una sola cadena

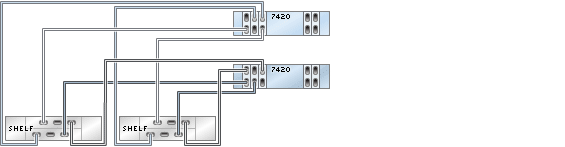

Figura 424 Controladores 7420 en cluster con cinco HBA conectados a dos estantes de discos DE2-24 en dos cadenas

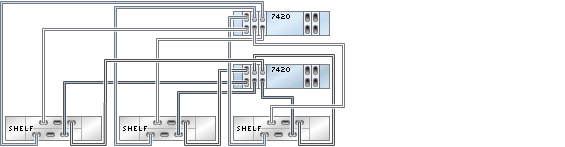

Figura 425 Controladores 7420 en cluster con cinco HBA conectados a tres estantes de discos DE2-24 en tres cadenas
Figura 426 Controladores 7420 en cluster con cinco HBA conectados a cuatro estantes de discos DE2-24 en cuatro cadenas

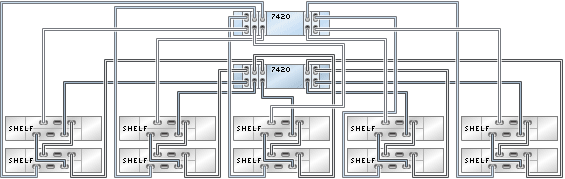

Figura 427 Controladores 7420 en cluster con cinco HBA conectados a diez estantes de discos DE2-24 en cinco cadenas
Figura 428 Controladores 7420 en cluster con cinco HBA conectados a diez estantes de discos DE2-24 en cinco cadenas
Figura 429 Controladores 7420 en cluster con cinco HBA conectados a 30 estantes de discos DE2-24 en cinco cadenas
Figura 430 Varios estantes de discos en una sola cadena
