Guía de cableado de Oracle^® ZFS Storage Appliance, versión OS8.8.x

Configuraciones de ZS9-2 HE Racked System para capacidad

En esta sección, se proporcionan una descripción general y diagramas de cableado para las configuraciones de ZS9-2 HE Racked System para capacidad.

En esta sección, se incluyen los siguientes temas:

• Descripción general de configuraciones de ZS9-2 HE Racked System para capacidad

• Tablas y diagramas de cableado para configuraciones de ZS9-2 HE Racked System para capacidad

Descripción general de configuraciones de ZS9-2 HE Racked System para capacidad

Las configuraciones para capacidad aprovechan los estantes de discos de gran capacidad y están disponibles en un armario base o en un armario base con un máximo de tres armarios de expansión. Se admiten dos controladores ZS9-2 y un máximo de 39 estantes de discos, como se muestra en la siguiente tabla.

Tabla 5  Componentes de las configuraciones de ZS9-2 HE Racked System para capacidad

Armario base Armario de expansión 1 Armario de expansión 2 Armario de expansión 3 Hasta 9 estantes de discos DE3-24C en dos cadenas Configuraciones de fábrica: 1, 2, 4, 6, 8 o 9 estantes de discos DE3-24C Dos controladores ZS9-2 HE Hasta 10 estantes de discos DE3-24C Configuraciones de fábrica: 2, 4, 5, 6, 8 o 10 estantes de discos DE3-24C Hasta 10 estantes de discos DE3-24C Hasta 10 estantes de discos DE3-24C Hasta 9 estantes de discos DE3-24C en cuatro cadenas Configuraciones de fábrica: 1, 2, 4, 6, 8 o 9 estantes de discos DE3-24C Dos controladores ZS9-2 HE Hasta 10 estantes de discos DE3-24C Hasta 10 estantes de discos DE3-24C No admitido Hasta 9 estantes de discos DE3-24C en ocho cadenas Configuraciones de fábrica: 1, 2, 4, 6, 8 o 9 estantes de discos DE3-24C Dos controladores ZS9-2 HE No admitido No admitido No admitido

Cada armario base de ZS9-2 HE para capacidad está compuesto por 1, 2, 4, 6, 8 o 9 estantes de discos DE3-24C. Cada armario de expansión está compuesto por 2, 4, 5 (medio rack), 6, 8 o 10 estantes de discos DE3-24C. Se pueden alojar, como máximo, 39 estantes de discos con un armario base y tres armarios de expansión.

Cada controlador ZS9-2 HE tiene cuatro tarjetas del HBA SAS. Los controladores ZS9-2 HE en cluster admiten una configuración de alta disponibilidad que consta de lo siguiente:

• Hasta nueve estantes de discos en el armario base configurados en dos, cuatro u ocho cadenas.

• Hasta tres armarios de expansión. Cada armario admite dos cadenas con un máximo de 5 estantes de discos por cadena de discos para un total de 10 estantes de discos para un armario de expansión, 20 estantes de discos para dos armarios de expansión o 30 estantes de discos para tres estantes de discos para tres armarios de expansión.

Los armarios son independientes y vienen cableados de acuerdo con la metodología de cableado requerida. Las tablas y los diagramas de cableado de los sistemas que vienen montados en rack, los cuales también se pueden usar para planificar la expansión futura del sistema, se proporcionan en la sección Tablas y diagramas de cableado para configuraciones de ZS9-2 HE Racked System para capacidad.

Cada armario contiene 42 unidades de rack (RU), con RU01 en la parte inferior. Cada controlador ZS9-2 ocupa dos unidades de rack, y el número de unidad de rack del extremo inferior hace referencia a su ubicación. El controlador superior se denomina controlador 1 y se ubica en RU20 en el armario base, y el controlador inferior se denomina controlador 0 y se ubica en RU17. En la siguiente figura se muestra el número de ranura de cada tarjeta del HBA y los números de puertos en cada tarjeta.

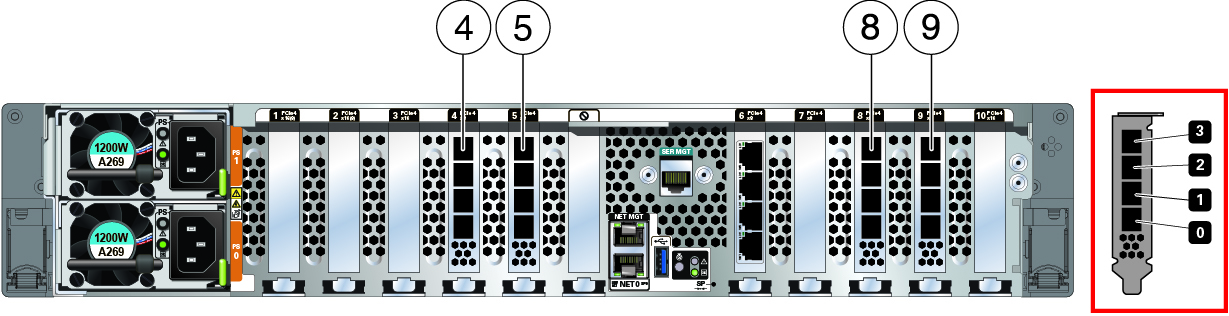

Figura 667  Números de ranura del HBA del controlador ZS9-2 HE (vista posterior)

Cada estante de discos DE3-24C ocupa cuatro unidades de rack y los estantes de discos generalmente se instalan desde la parte inferior del armario base hasta la parte superior para mayor estabilidad. Dado que el controlador ZS9-2 HE ocupa dos unidades de rack, el armario base contiene un panel de relleno arriba de cada controlador de manera que el diseño del armario sea similar a las ofertas anteriores de sistemas montados en rack de Oracle con controladores de tres unidades de rack. También permite un mejor acceso para mantenimiento y cableado mediante el organizador de cables (CMA) posterior. Como se muestra en la siguiente figura, el estante de discos DE3-24C tiene dos módulos de E/S (IOM) con cuatro puertos cada uno. En todas las configuraciones de cableado, el puerto 1 y el puerto 3 nunca se usan.

Figura 668  Conexiones del HBA del estante de discos DE3-24C (vista posterior)

Tablas y diagramas de cableado para configuraciones de ZS9-2 HE Racked System para capacidad

En la siguiente tabla se describen las ubicaciones y las conexiones de puertos para dos controladores y nueve estantes de discos en el armario base, utilizando cables ópticos SAS de 3 metros. El primer estante de discos se encuentra en RU01, y cada estante de discos tiene dos IOM.

Las siguientes tablas corresponden a las configuraciones de dos cadenas en el armario base y dos cadenas por armario de expansión que permiten, como máximo, 39 estantes de discos.

Tabla 6  Armario base: ubicaciones y conexiones de controlador y estantes de discos (dos cadenas)

DESDE HASTA RU CONTROLADOR PUERTO HBA RU PUERTO DE ESTANTE DE DISCOS 20 1 Ranura 4, puerto 0 1 IOM 1, puerto 2 17 0 Ranura 5, puerto 0 1 IOM 0, puerto 2 20 1 Ranura 8, puerto 0 23 IOM 1, puerto 2 17 0 Ranura 9, puerto 0 23 IOM 0, puerto 2 17 0 Ranura 4, puerto 0 1, 5, 13 IOM 1, puerto 0 20 1 Ranura 5, puerto 0 1, 5, 13 IOM 0, puerto 0 17 0 Ranura 8, puerto 0 27, 35, 39 IOM 1, puerto 0 20 1 Ranura 9, puerto 0 27, 35, 39 IOM 0, puerto 0

En la siguiente tabla, se describen las ubicaciones y las conexiones de puertos para 10 estantes de discos en el armario de expansión 1, utilizando cables ópticos SAS de 6 metros. El primer estante de discos se encuentra en RU01, y cada estante de discos tiene dos IOM. El armario de expansión 1 admite los estantes de discos del 10 al 19.

Tabla 7  Armario de expansión 1: ubicaciones y conexiones de controlador y estantes de discos (dos cadenas)

DESDE HASTA RU CONTROLADOR PUERTO HBA RU PUERTO DE ESTANTE DE DISCOS 20 1 Ranura 4, puerto 1 1 IOM 1, puerto 2 17 0 Ranura 5, puerto 1 1 IOM 0, puerto 2 20 1 Ranura 8, puerto 1 21 IOM 1, puerto 2 17 0 Ranura 9, puerto 1 21 IOM 0, puerto 2 17 0 Ranura 4, puerto 1 5, 9, 13, 17 IOM 1, puerto 0 20 1 Ranura 5, puerto 1 5, 9, 13, 17 IOM 0, puerto 0 17 0 Ranura 8, puerto 1 25, 33, 37 IOM 1, puerto 0 20 1 Ranura 9, puerto 1 25, 33, 37 IOM 0, puerto 0

En la siguiente tabla, se describen las ubicaciones y las conexiones de puertos para 10 estantes de discos en el armario de expansión 2, utilizando cables ópticos SAS de 6 metros. El primer estante de discos se encuentra en RU01, y cada estante de discos tiene dos IOM. El armario de expansión 2 admite los estantes de discos del 20 al 29.

Tabla 8  Armario de expansión 2: ubicaciones y conexiones de controlador y estantes de discos (dos cadenas)

DESDE HASTA RU CONTROLADOR PUERTO HBA RU PUERTO DE ESTANTE DE DISCOS 20 1 Ranura 4, puerto 2 1 IOM 1, puerto 2 17 0 Ranura 5, puerto 2 1 IOM 0, puerto 2 20 1 Ranura 8, puerto 2 21 IOM 1, puerto 2 17 0 Ranura 9, puerto 2 21 IOM 0, puerto 2 17 0 Ranura 4, puerto 2 5, 9, 13, 17 IOM 1, puerto 0 20 1 Ranura 5, puerto 2 5, 9, 13, 17 IOM 0, puerto 0 17 0 Ranura 8, puerto 2 25, 33, 37 IOM 1, puerto 0 20 1 Ranura 9, puerto 2 25, 33, 37 IOM 0, puerto 0

En la siguiente tabla, se describen las ubicaciones y las conexiones de puertos para 10 estantes de discos en el armario de expansión 3, utilizando cables ópticos SAS de 6 metros. El primer estante de discos se encuentra en RU01, y cada estante de discos tiene dos IOM. El armario de expansión 2 admite los estantes de discos del 30 al 39.

Tabla 9  Armario de expansión 3: ubicaciones y conexiones de controlador y estantes de discos (dos cadenas)

DESDE HASTA RU CONTROLADOR PUERTO HBA RU PUERTO DE ESTANTE DE DISCOS 20 1 Ranura 4, puerto 3 1 IOM 1, puerto 2 17 0 Ranura 5, puerto 3 1 IOM 0, puerto 2 20 1 Ranura 8, puerto 3 21 IOM 1, puerto 2 17 0 Ranura 9, puerto 3 21 IOM 0, puerto 2 17 0 Ranura 4, puerto 3 5, 9, 13, 17 IOM 1, puerto 0 20 1 Ranura 5, puerto 3 5, 9, 13, 17 IOM 0, puerto 0 17 0 Ranura 8, puerto 3 25, 33, 37 IOM 1, puerto 0 20 1 Ranura 9, puerto 3 25, 33, 37 IOM 0, puerto 0

En los siguientes diagramas, se ilustra cómo cablear los sistemas montados en rack y cómo expandir el sistema en el futuro. La leyenda de cada diagrama es la siguiente:

• Un círculo hueco indica la conexión de cable con el IOM superior (IOM 1).

• Un círculo relleno indica la conexión de cable con el IOM inferior (IOM 0).

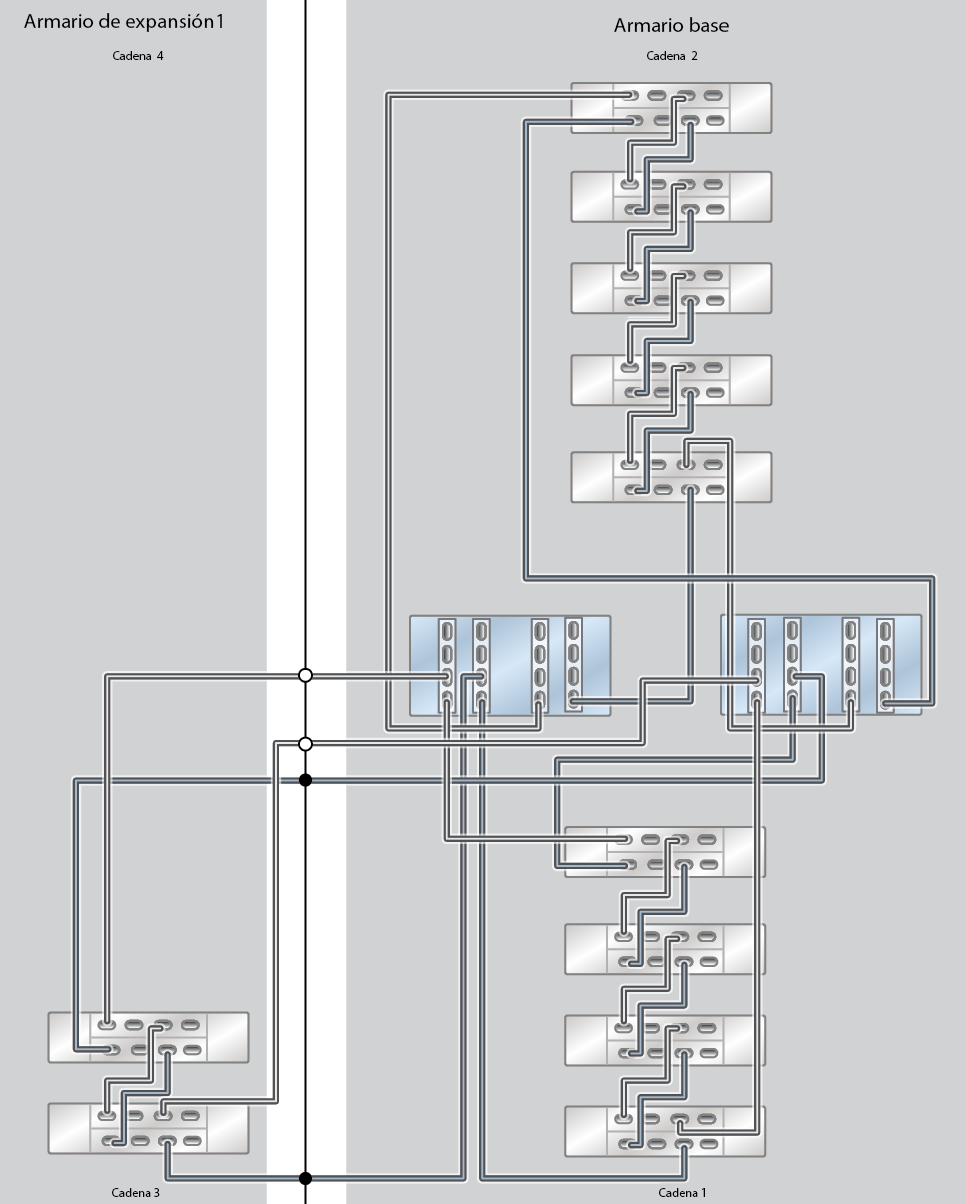

Figura 669  Configuración de ZS9-2 HE Racked System para capacidad: 11 estantes de discos DE3-24C

Figura 670  Configuración de ZS9-2 HE Racked System para capacidad: 13 estantes de discos DE3-24C

Figura 671  Configuración de ZS9-2 HE Racked System para capacidad: 14 estantes de discos DE3-24C (armario de expansión 1, medio rack)

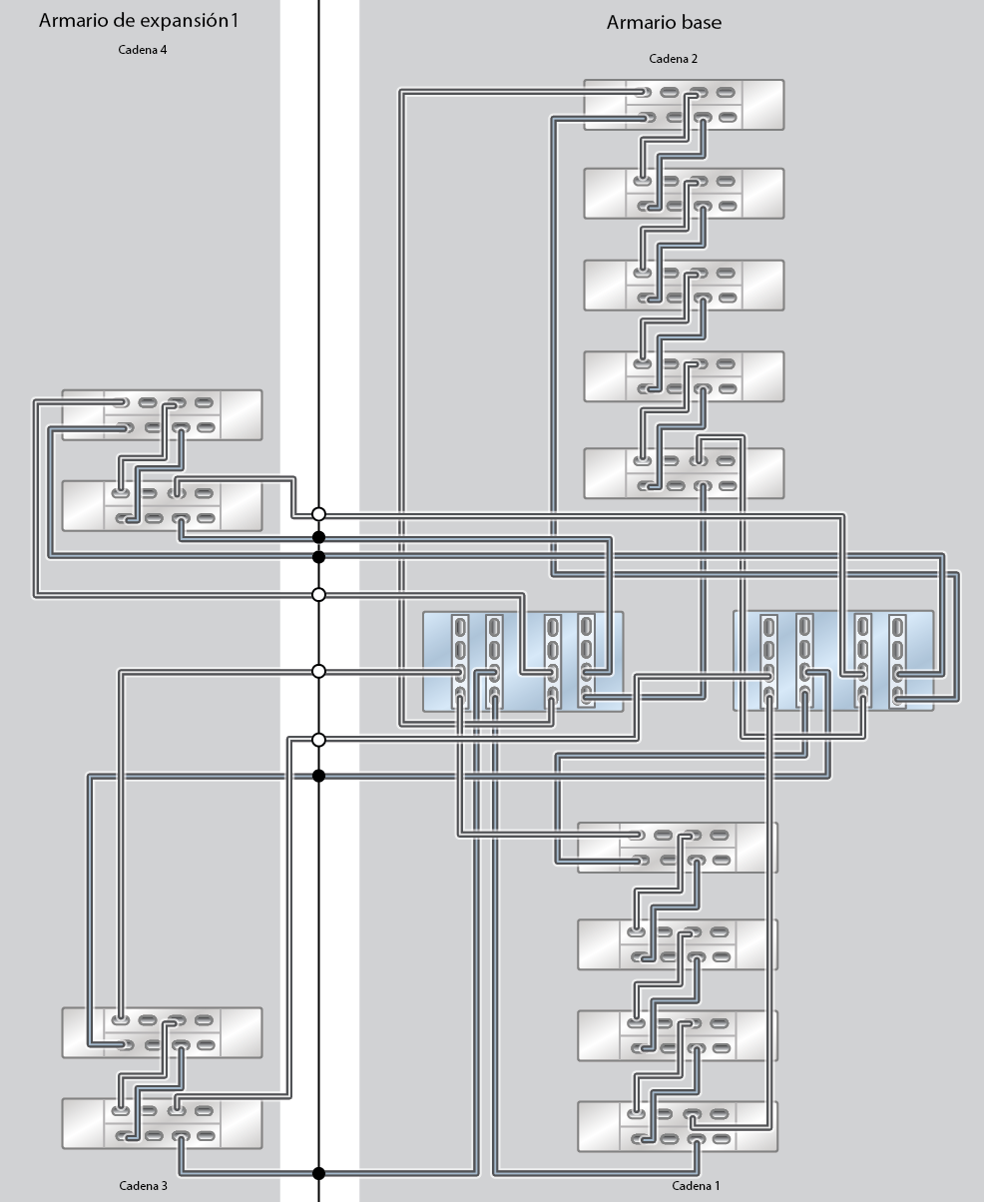

Figura 672  Configuración de ZS9-2 HE Racked System para capacidad: 15 estantes de discos DE3-24C

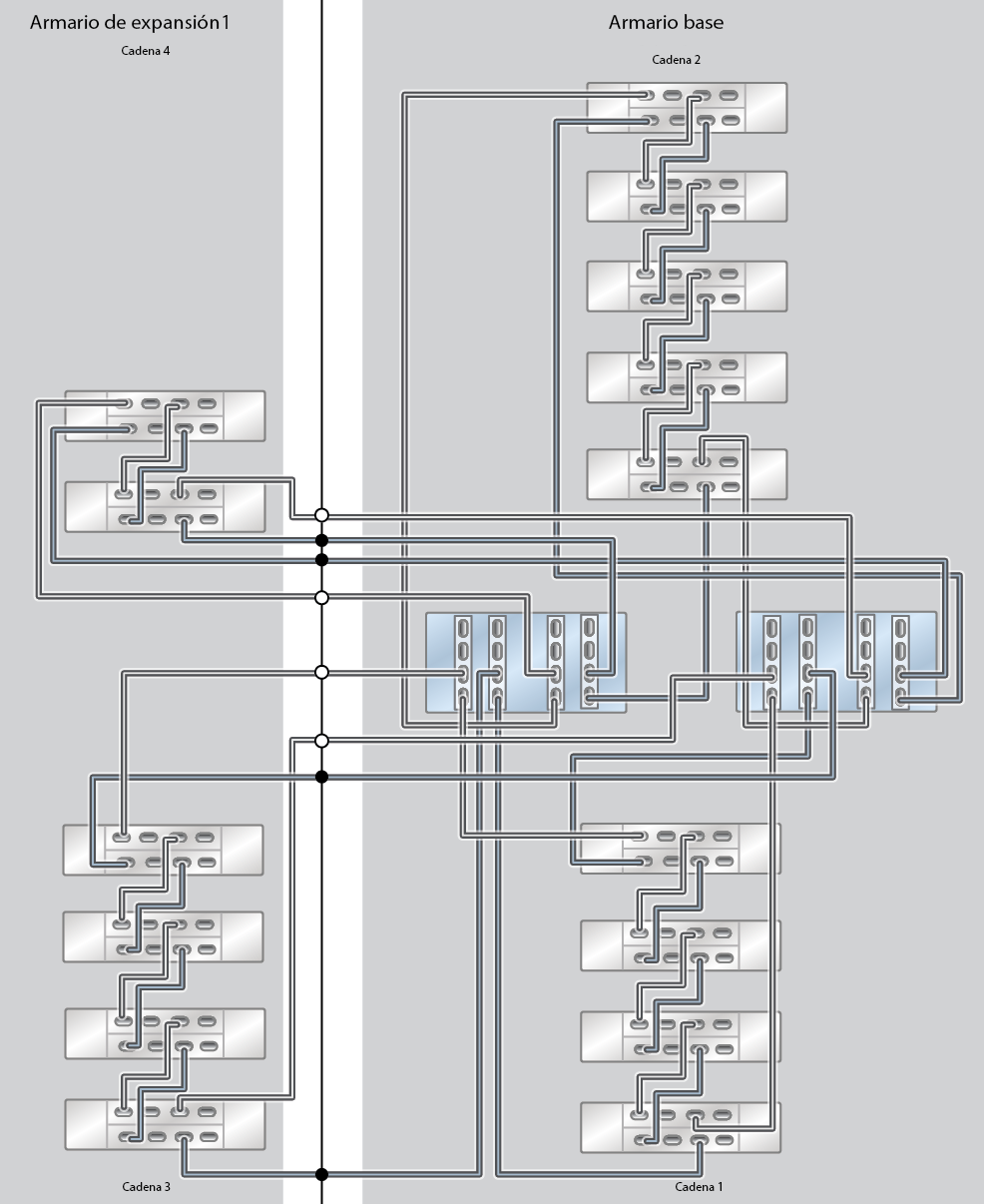

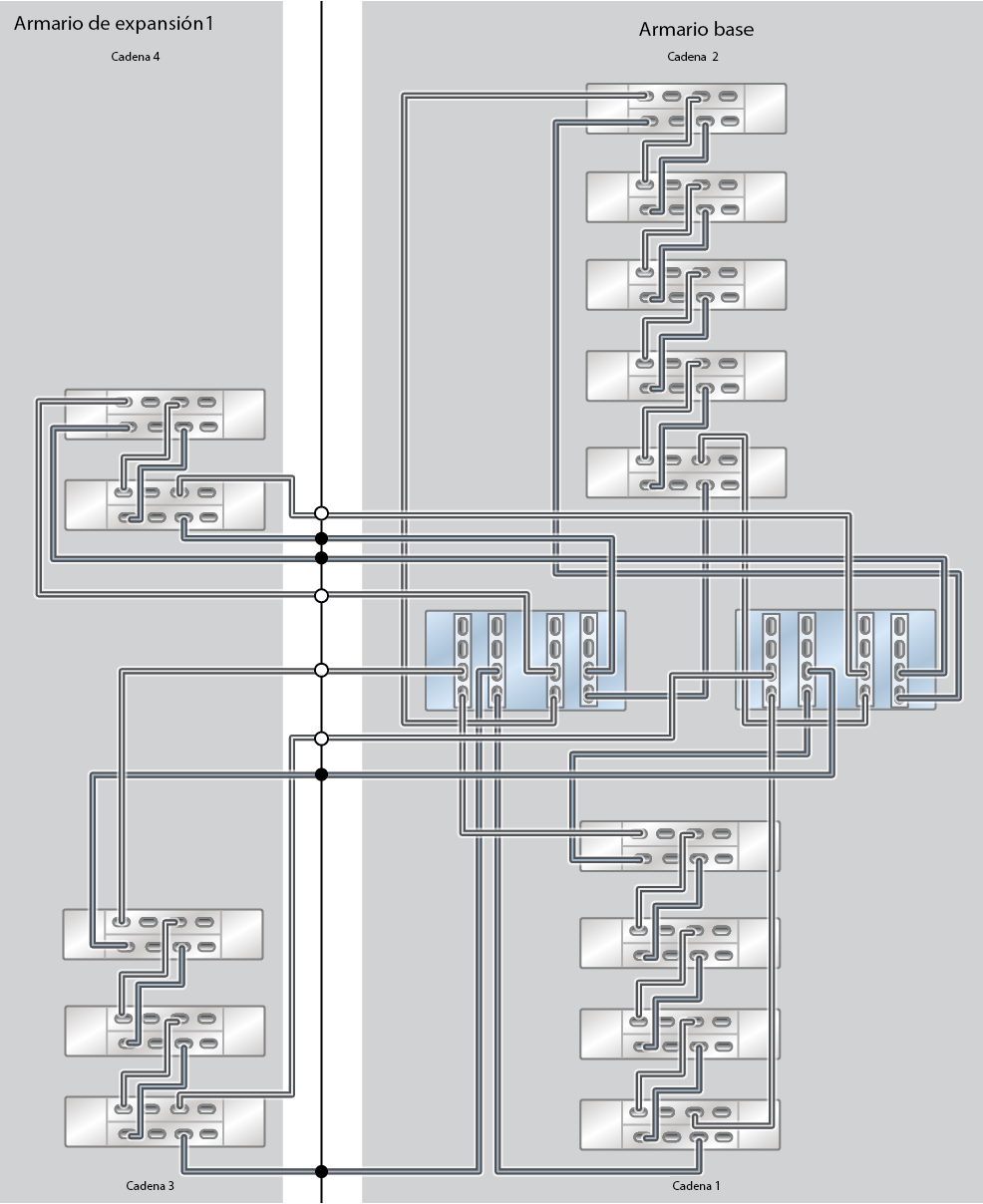

Figura 673  Configuración de ZS9-2 HE Racked System para capacidad: 17 estantes de discos DE3-24C

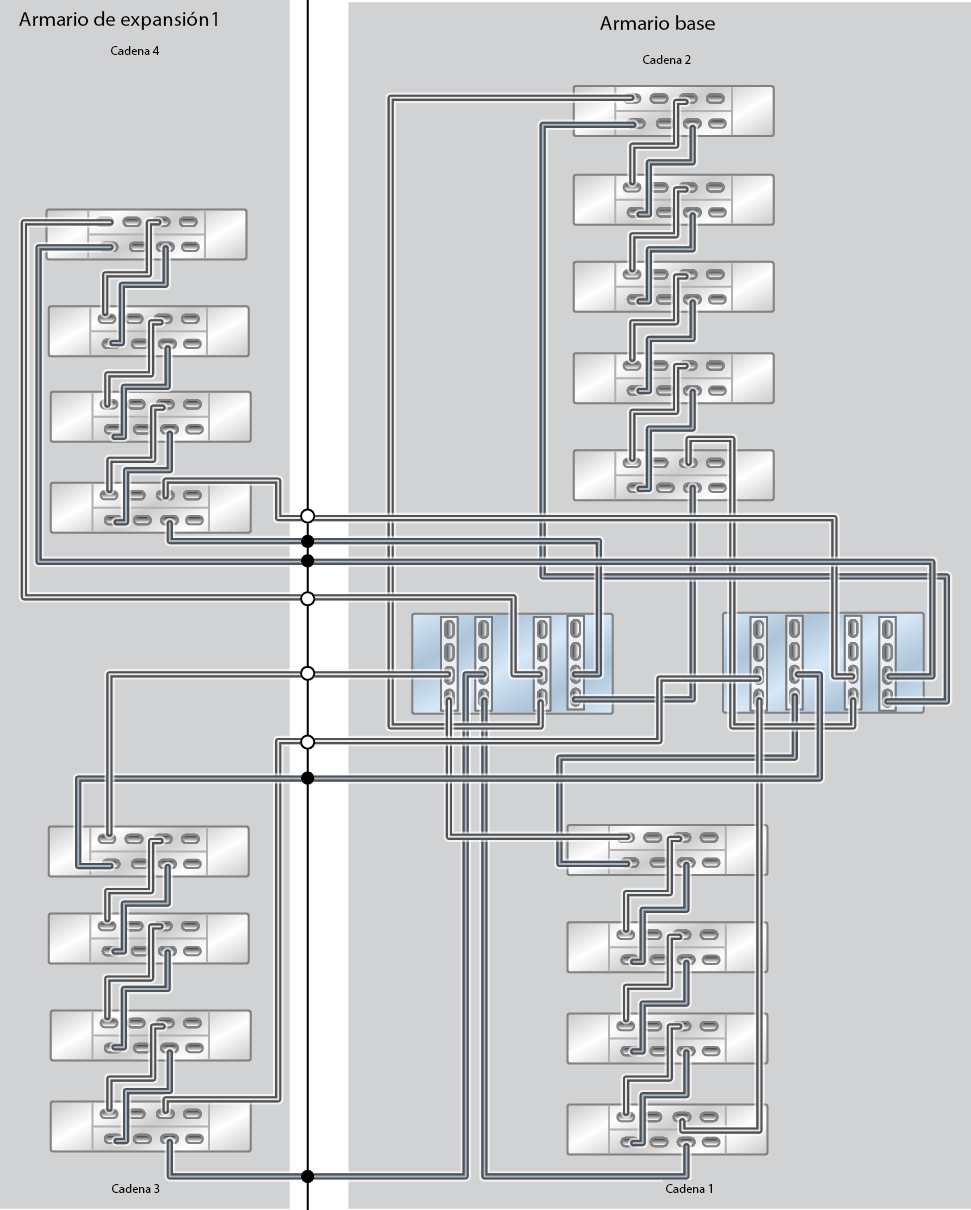

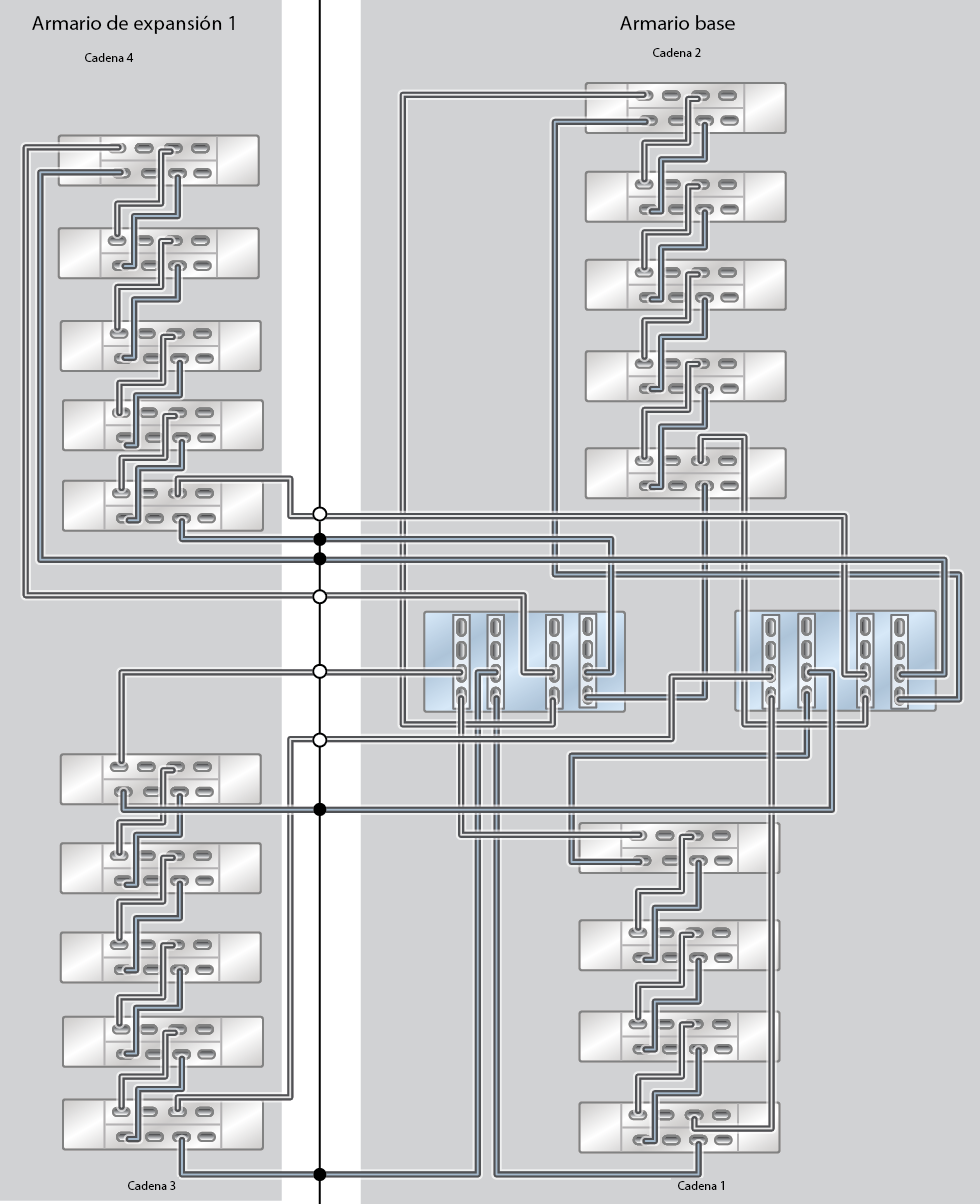

Figura 674  Configuración de ZS9-2 HE Racked System para capacidad: 19 estantes de discos DE3-24C

Figura 675  Configuración de ZS9-2 HE Racked System para capacidad: 21 estantes de discos DE3-24C

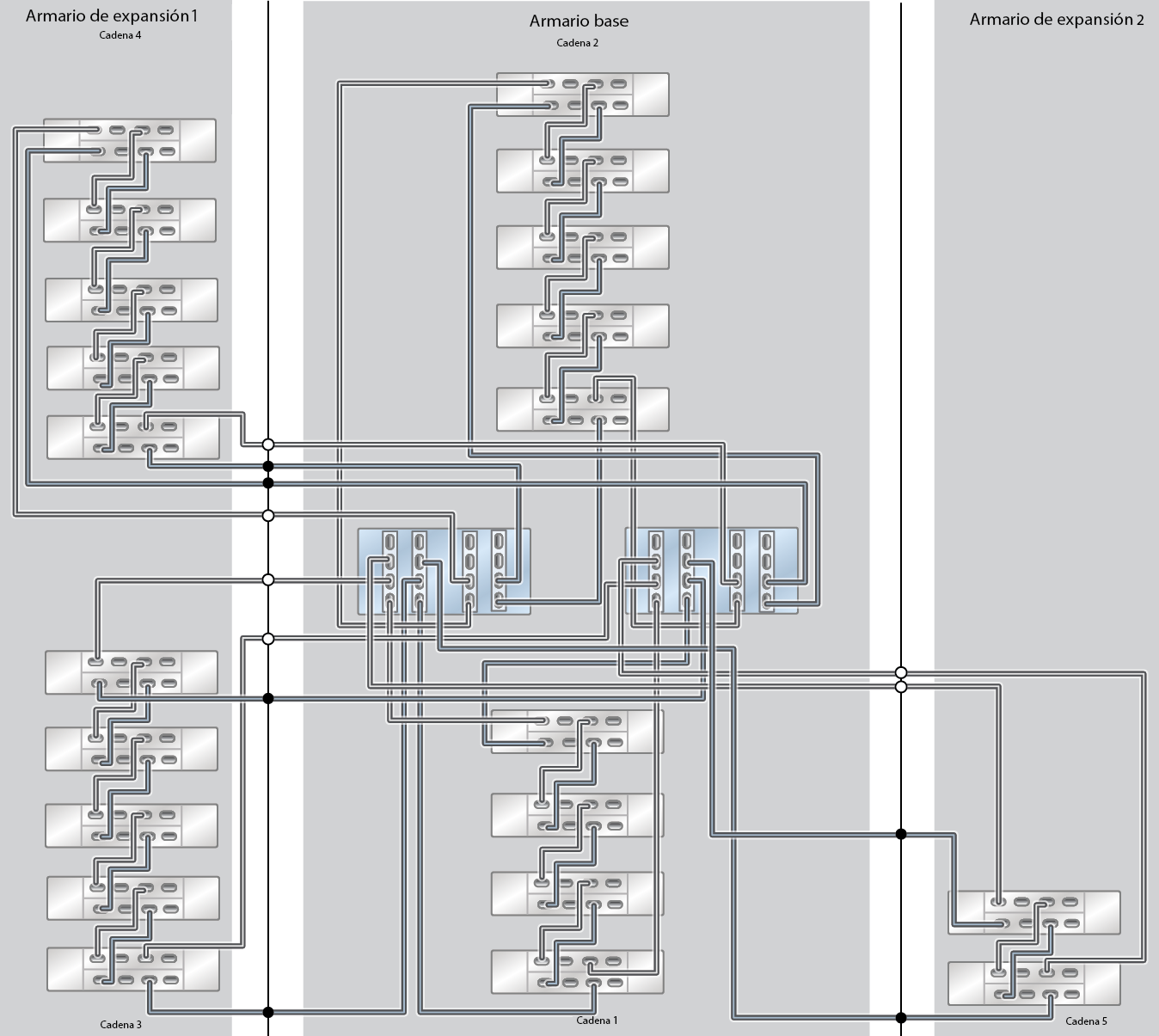

Figura 676  Configuración de ZS9-2 HE Racked System para capacidad: 23 estantes de discos DE3-24C

Figura 677  Configuración de ZS9-2 HE Racked System para capacidad: 24 estantes de discos DE3-24C (2 armarios de expansión, medio rack)

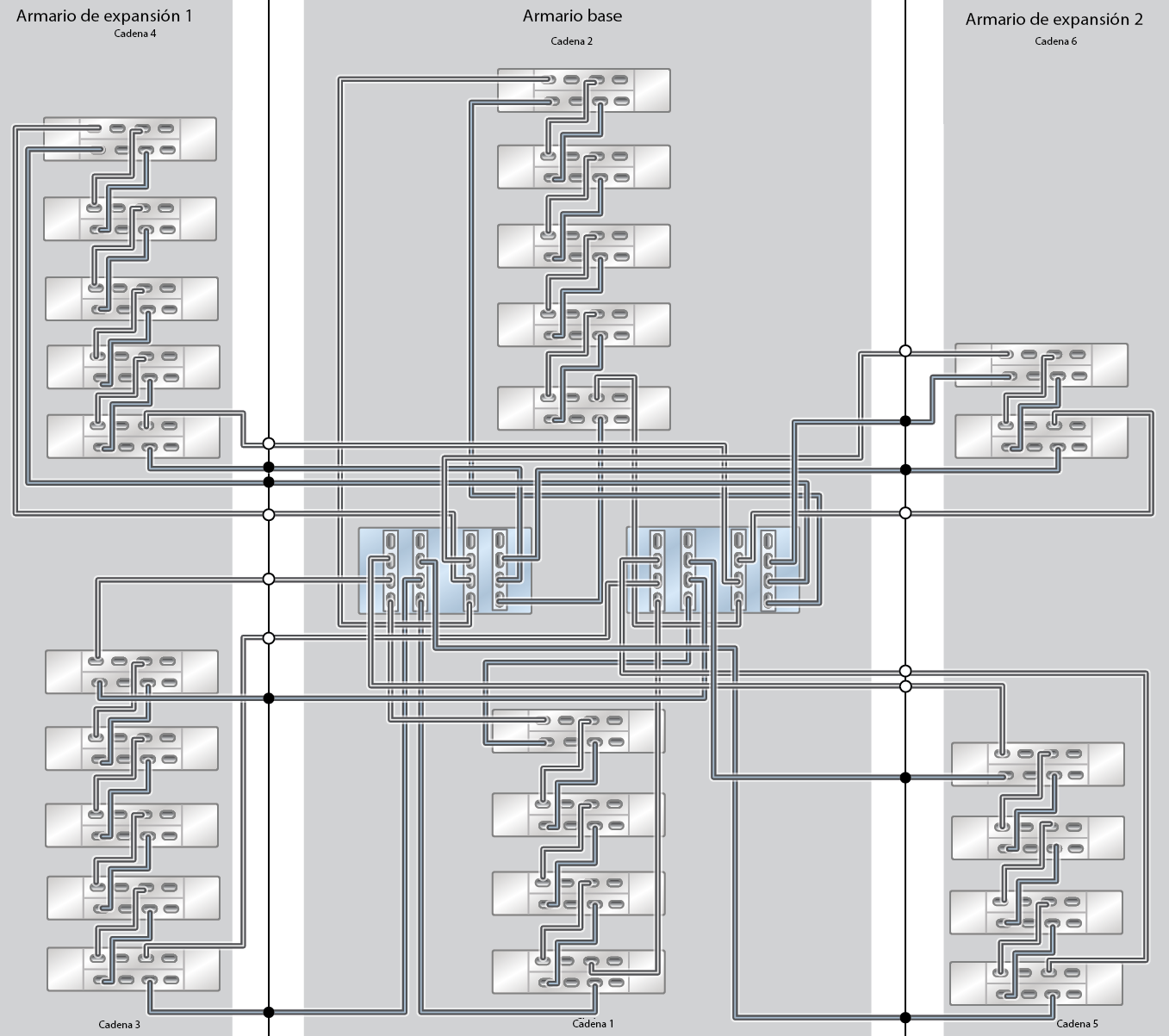

Figura 678  Configuración de ZS9-2 HE Racked System para capacidad: 25 estantes de discos DE3-24C

Figura 679  Configuración de ZS9-2 HE Racked System para capacidad: 27 estantes de discos DE3-24C

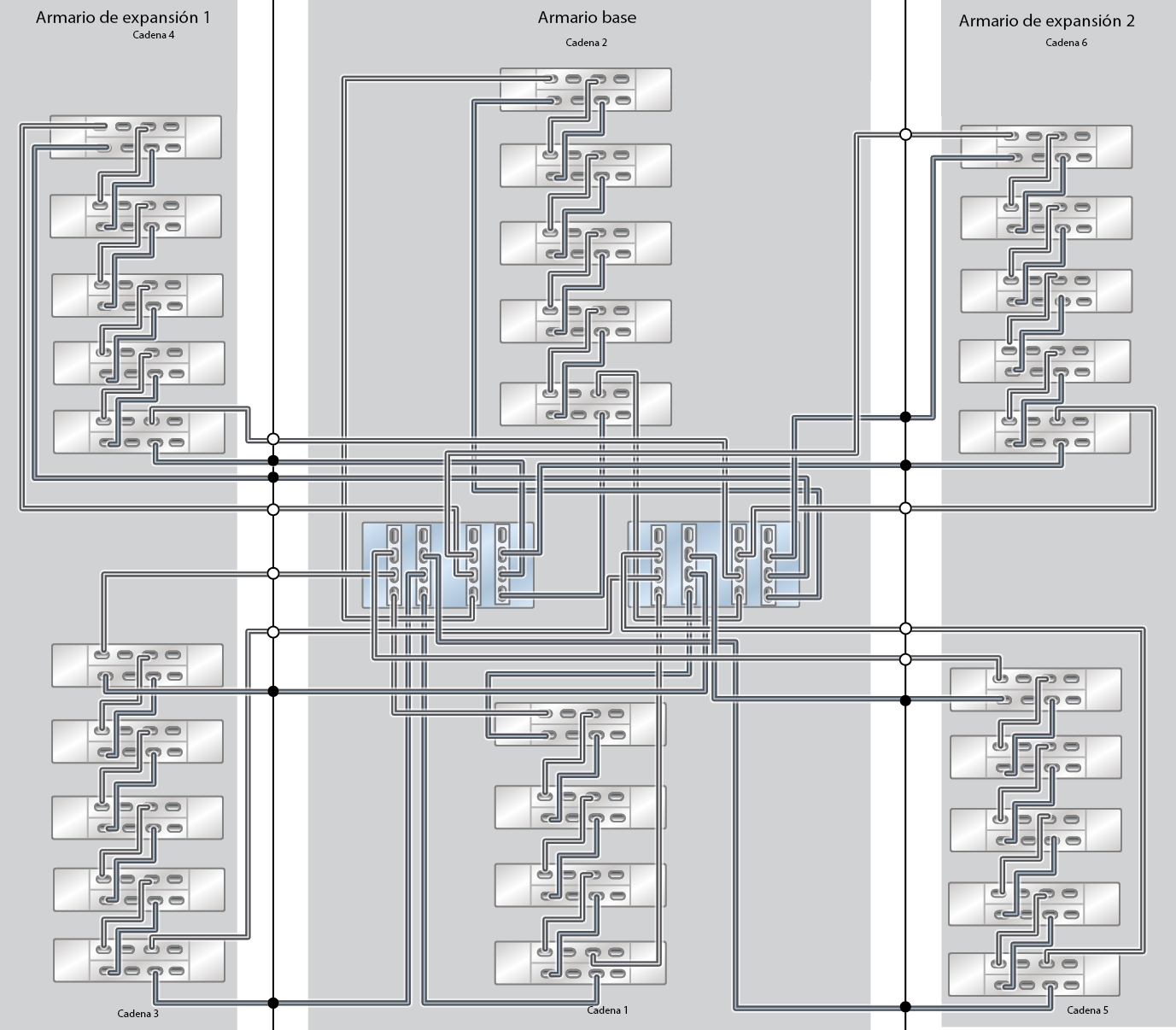

Figura 680  Configuración de ZS9-2 HE Racked System para capacidad: 29 estantes de discos DE3-24C

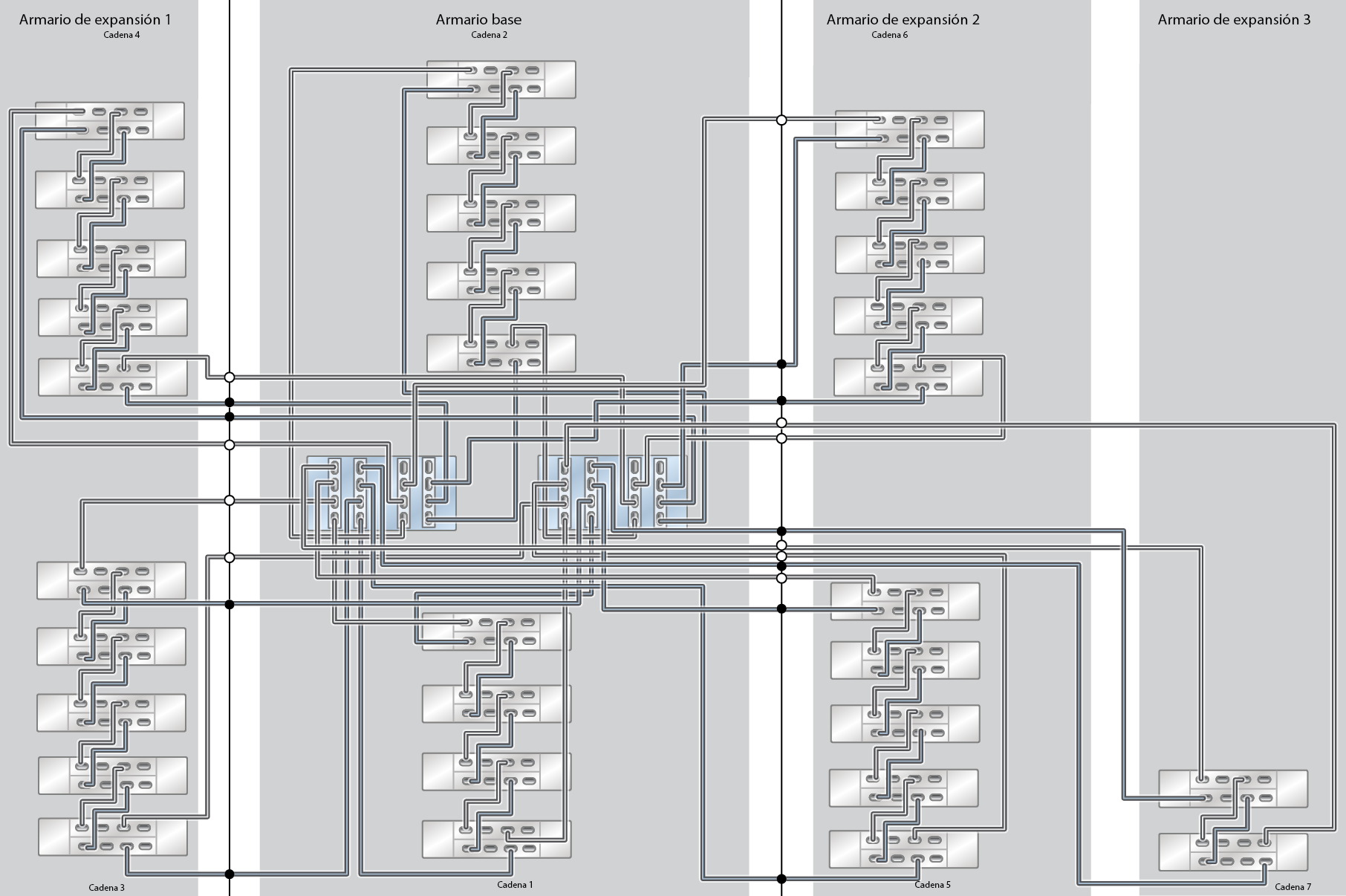

Figura 681  Configuración de ZS9-2 HE Racked System para capacidad: 31 estantes de discos DE3-24C

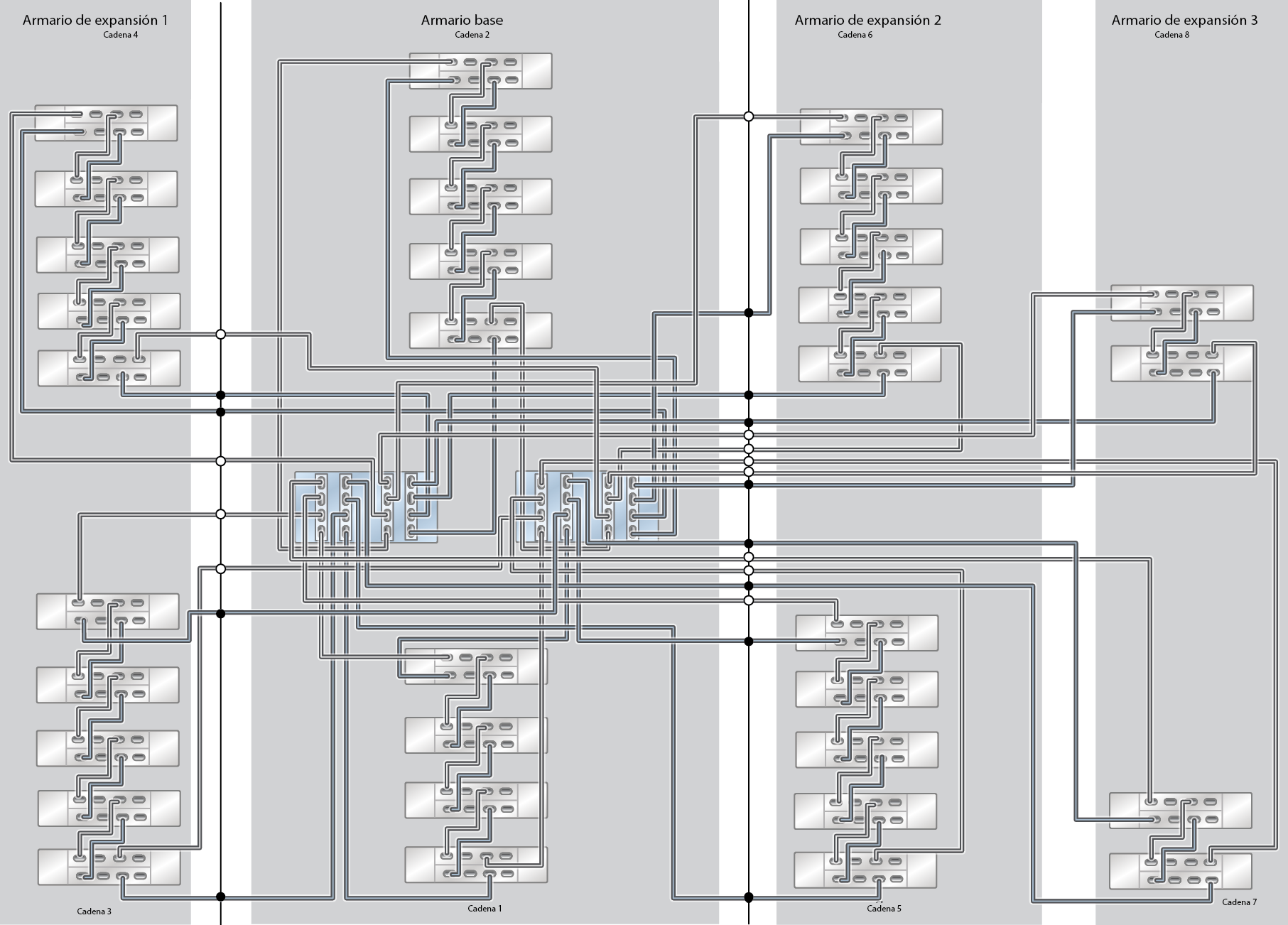

Figura 682  Configuración de ZS9-2 HE Racked System para capacidad: 33 estantes de discos DE3-24C

Figura 683  Configuración de ZS9-2 HE Racked System para capacidad: 34 estantes de discos DE3-24C (3 armarios de expansión, medio rack)

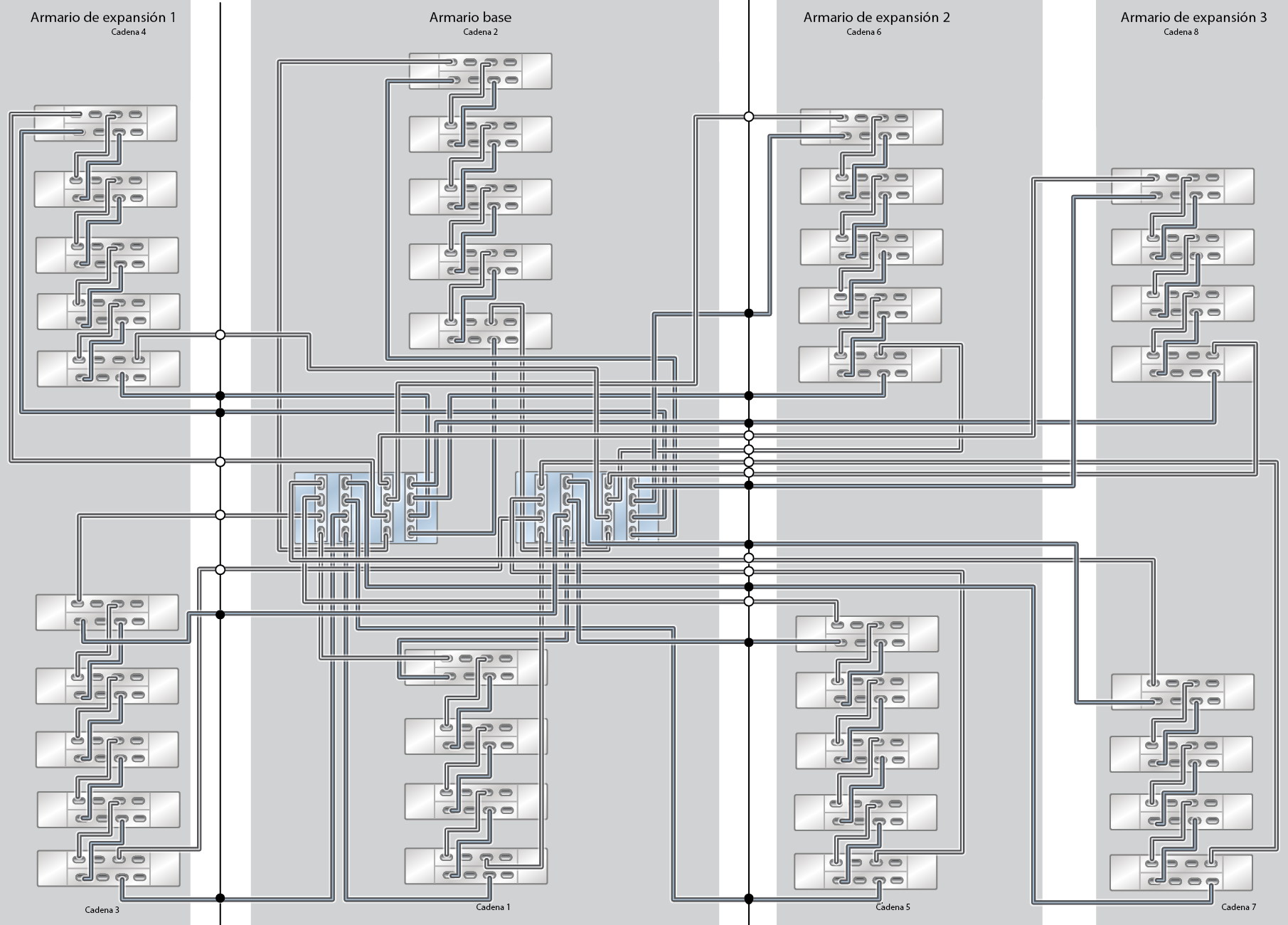

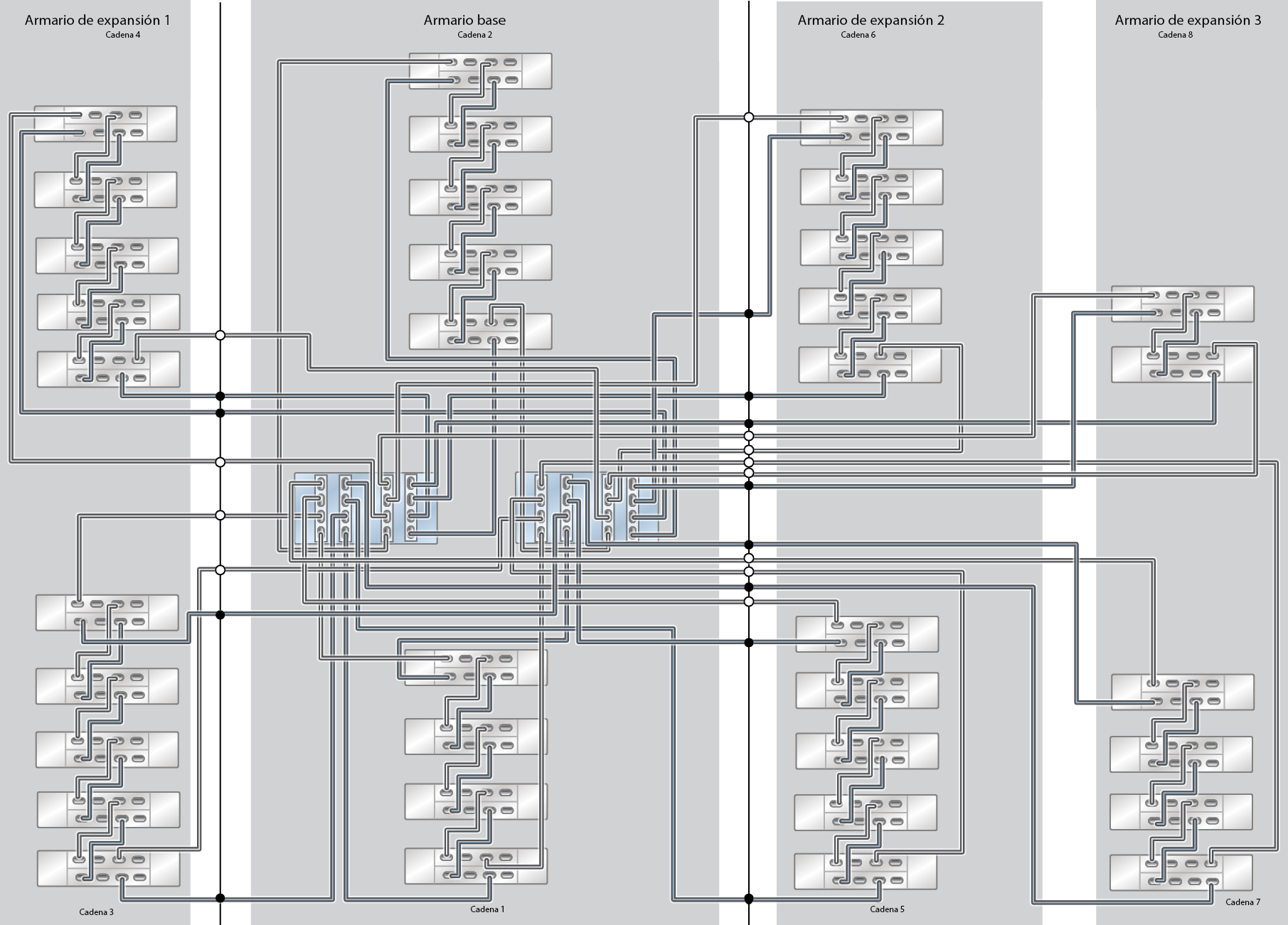

Figura 684  Configuración de ZS9-2 HE Racked System para capacidad: 35 estantes de discos DE3-24C

Figura 685  Configuración de ZS9-2 HE Racked System para capacidad: 37 estantes de discos DE3-24C

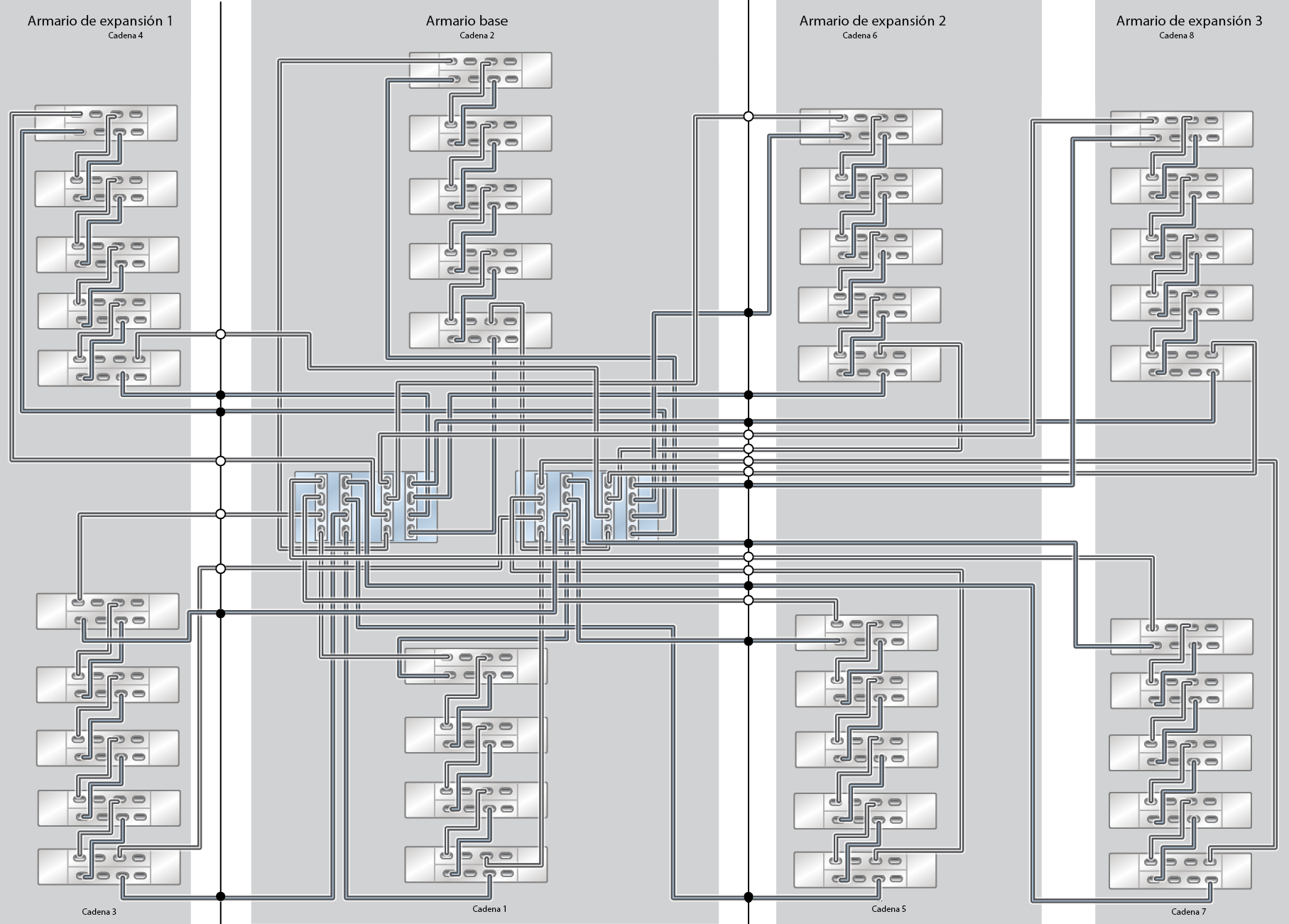

Figura 686  Configuración de ZS9-2 HE Racked System para capacidad: 39 estantes de discos DE3-24C
