Guía de cableado de Oracle® ZFS Storage Appliance, versión OS8.8.x

Salir de la Vista de impresión

Actualización: Agosto de 2021



ZS5-4 independiente con estantes de discos DE2-24 (4 HBA)

En las siguientes figuras, se muestra un subconjunto de las configuraciones admitidas para los controladores Oracle ZFS Storage ZS5-4 independientes con cuatro HBA. Para cablear el controlador con los estantes de discos, consulte Introducción al cableado.


Notas -  Para conocer las ubicaciones de los puertos HBA, consulte la sección de visión general de hardware para el controlador ZS5-4 en Oracle ZFS Storage Appliance Customer Service Manual.

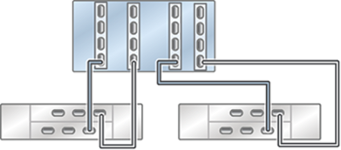

Figura 196  Controlador ZS5-4 independiente con cuatro HBA conectados a dos estantes de discos DE2-24 en dos cadenas

image:Gráfico en el que se muestra un controlador ZS5-4 independiente con cuatro HBA conectados a dos estantes de discos DE2-24 en dos cadenas

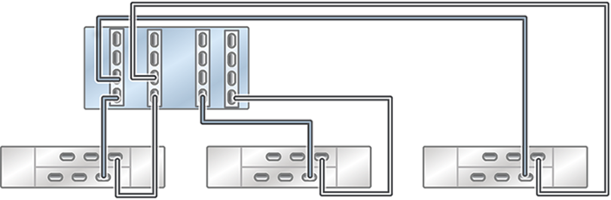

Figura 197  Controlador ZS5-4 independiente con cuatro HBA conectados a tres estantes de discos DE2-24 en tres cadenas

image:Gráfico en el que se muestra un controlador ZS5-4 independiente con cuatro HBA conectados a tres estantes de discos DE2-24 en tres cadenas

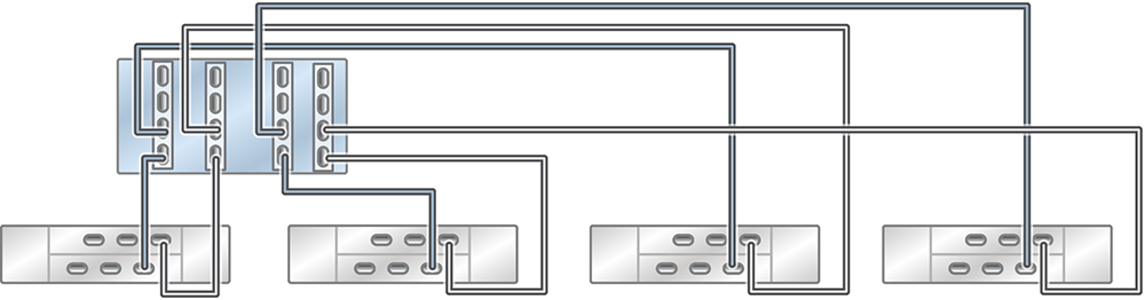

Figura 198  Controlador ZS5-4 independiente con cuatro HBA conectados a cuatro estantes de discos DE2-24 en cuatro cadenas

image:Gráfico en el que se muestra un controlador ZS5-4 independiente con cuatro HBA conectados a cuatro estantes de discos DE2-24 en cuatro cadenas

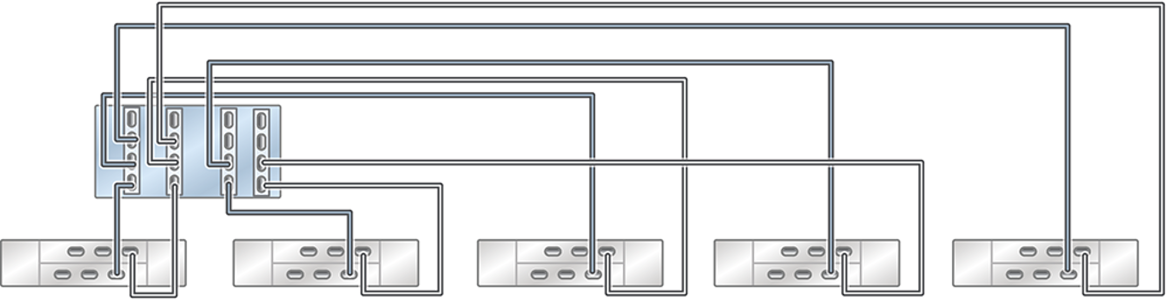

Figura 199  Controlador ZS5-4 independiente con cuatro HBA conectados a cinco estantes de discos DE2-24 en cinco cadenas

image:Gráfico en el que se muestra un controlador ZS5-4 independiente con cuatro HBA conectados a cinco estantes de discos DE2-24 en cinco cadenas

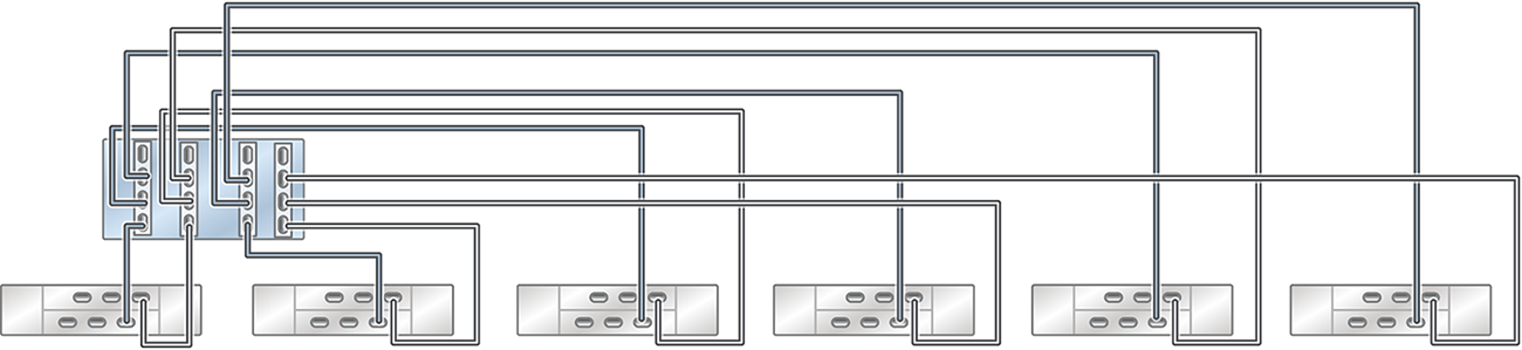

Figura 200  Controlador ZS5-4 independiente con cuatro HBA conectados a seis estantes de discos DE2-24 en seis cadenas

image:Gráfico en el que se muestra un controlador ZS5-4 independiente con cuatro HBA conectados a seis estantes de discos DE2-24 en seis cadenas

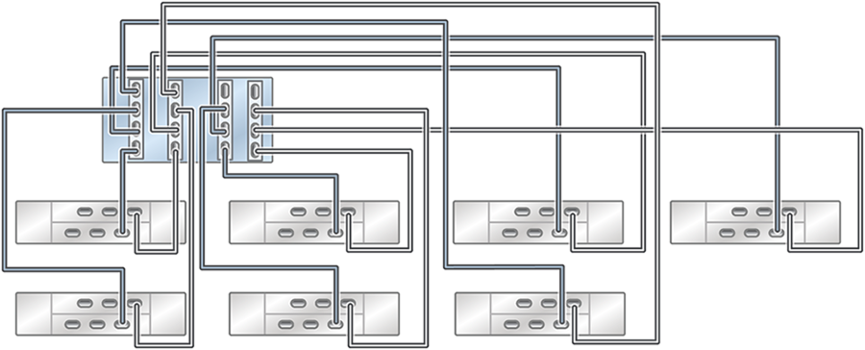

Figura 201  Controlador ZS5-4 independiente con cuatro HBA conectados a siete estantes de discos DE2-24 en siete cadenas

image:Gráfico en el que se muestra un controlador ZS5-4 independiente con cuatro HBA conectados a siete estantes de discos DE2-24 en siete cadenas

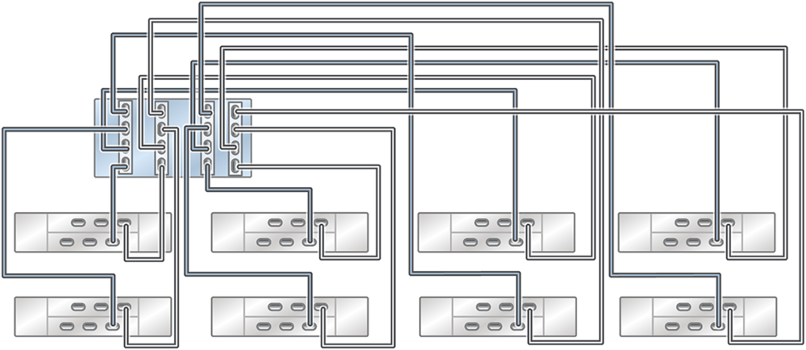

Figura 202  Controlador ZS5-4 independiente con cuatro HBA conectados a ocho estantes de discos DE2-24 en ocho cadenas

image:Gráfico en el que se muestra un controlador ZS5-4 independiente con cuatro HBA conectados a ocho estantes de discos DE2-24 en ocho cadenas

Figura 203  Varios estantes de discos en una sola cadena

image:Gráfico en el que se muestran varios estantes de discos en una sola cadena
