Guía de cableado de Oracle® ZFS Storage Appliance, versión OS8.8.x

Salir de la Vista de impresión

Actualización: Agosto de 2021



ZS5-4 independiente con estantes de discos DE2-24 (3 HBA)

En las siguientes figuras, se muestra un subconjunto de las configuraciones admitidas para los controladores Oracle ZFS Storage ZS5-4 independientes con tres HBA. Para cablear el controlador con los estantes de discos, consulte Introducción al cableado.


Notas -  Para conocer las ubicaciones de los puertos HBA, consulte la sección de visión general de hardware para el controlador ZS5-4 en Oracle ZFS Storage Appliance Customer Service Manual.

Figura 190  Controlador ZS5-4 independiente con tres HBA conectados a dos estantes de discos DE2-24 en dos cadenas

image:Gráfico en el que se muestra un controlador ZS5-4 independiente con tres HBA conectados a dos estantes de discos DE2-24 en dos cadenas

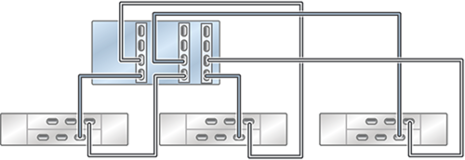

Figura 191  Controlador ZS5-4 independiente con tres HBA conectados a tres estantes de discos DE2-24 en tres cadenas

image:Gráfico en el que se muestra un controlador ZS5-4 independiente con tres HBA conectados a tres estantes de discos DE2-24 en tres cadenas

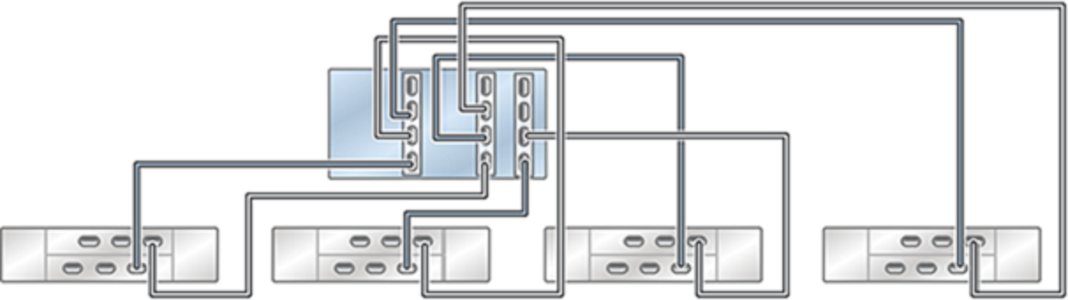

Figura 192  Controlador ZS5-4 independiente con tres HBA conectado a cuatro estantes de discos DE2-24 en cuatro cadenas

image:Gráfico en el que se muestra un controlador ZS5-4 independiente con tres HBA conectados a cuatro estantes de discos DE2-24 en cuatro cadenas

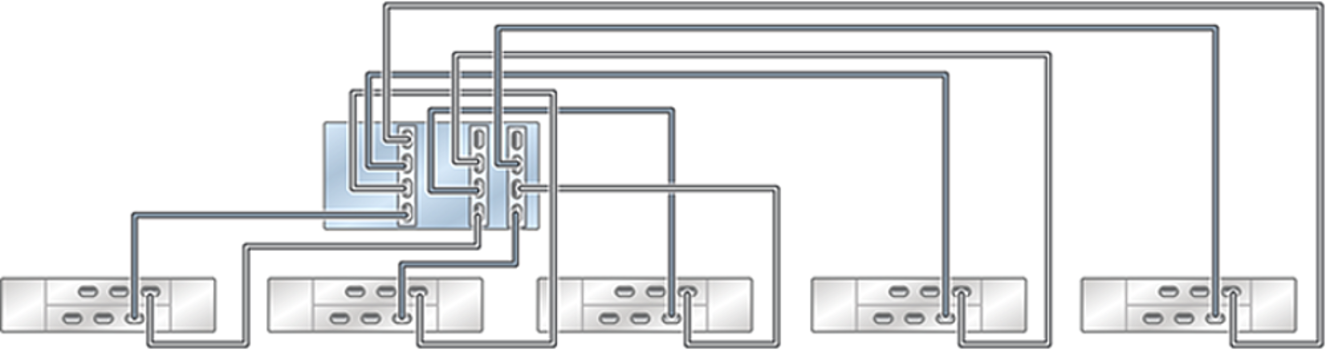

Figura 193  Controlador ZS5-4 independiente con tres HBA conectados a cinco estantes de discos DE2-24 en cinco cadenas

image:Gráfico en el que se muestra un controlador ZS5-4 independiente con tres HBA conectados a cinco estantes de discos DE2-24 en cinco cadenas

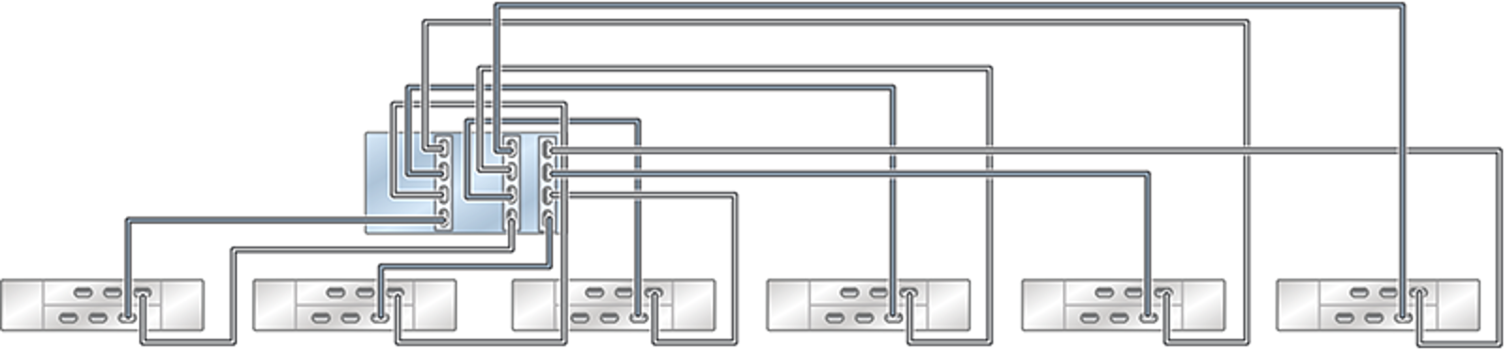

Figura 194  Controlador ZS5-4 independiente con tres HBA conectados a seis estantes de discos DE2-24 en seis cadenas

image:Gráfico en el que se muestra un controlador ZS5-4 independiente con tres HBA conectados a seis estantes de discos DE2-24 en seis cadenas

Figura 195  Varios estantes de discos en una sola cadena

image:Gráfico en el que se muestran varios estantes de discos en una sola cadena
