En las siguientes figuras, se muestra un subconjunto de las configuraciones admitidas para los controladores Oracle ZFS Storage ZS4-4 en cluster con dos HBA. Para cablear el controlador con los estantes de discos, consulte Introducción al cableado.
Figura 148 Controladores ZS4-4 en cluster con dos HBA conectados a un estante de discos DE3-24 en una sola cadena

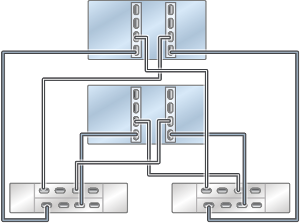

Figura 149 Controladores ZS4-4 en cluster con dos HBA conectados a dos estantes de discos DE3-24 en dos cadenas

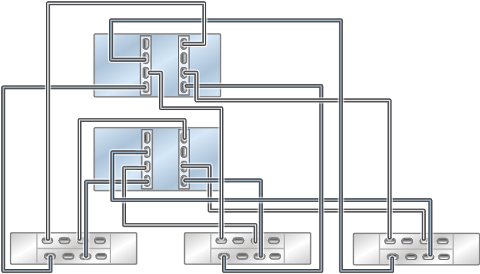

Figura 150 Controladores ZS4-4 en cluster con dos HBA conectados a tres estantes de discos DE3-24 en tres cadenas

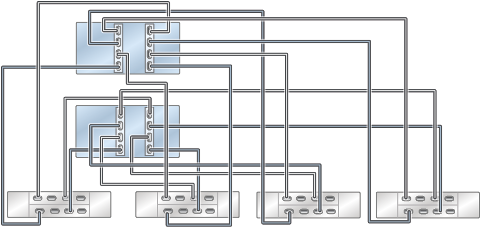

Figura 151 Controladores ZS4-4 en cluster con dos HBA conectados a cuatro estantes de discos DE3-24 en cuatro cadenas
