ZS4-4 en cluster con estantes de discos DE3-24 (3 HBA)

En las siguientes figuras, se muestra un subjuego de las configuraciones admitidas para los controladores Oracle ZFS Storage ZS4-4 en cluster con tres HBA. Para cablear el controlador con los estantes de discos, consulte Introducción al cableado.


Notas -  Para obtener información acerca de las ubicaciones de los puertos, consulte la sección de visión general del hardware del controlador correspondiente en la Guía de instalación de Oracle ZFS Storage Appliance.

Figura 152  Controladores ZS4-4 en cluster con tres HBA conectados a un estante de discos DE3-24 en una sola cadena

image:Gráfico en el que se muestran controladores ZS4-4 en cluster con tres HBA conectados a un estante de discos DE3-24 en una sola cadena

Figura 153  Controladores ZS4-4 en cluster con tres HBA conectados a dos estantes de discos DE3-24 en dos cadenas

image:Gráfico en el que se muestran controladores ZS4-4 en cluster con tres HBA conectados a dos estantes de discos DE3-24 en dos cadenas

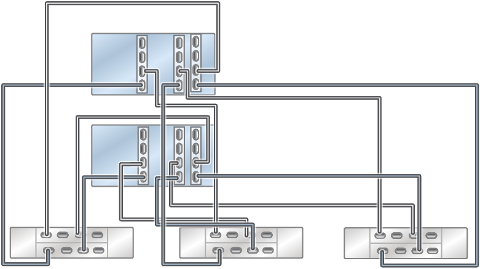

Figura 154  Controladores ZS4-4 en cluster con tres HBA conectados a tres estantes de discos DE3-24 en tres cadenas

image:Gráfico en el que se muestran controladores ZS4-4 en cluster con tres HBA conectados a tres estantes de discos DE3-24 en tres cadenas

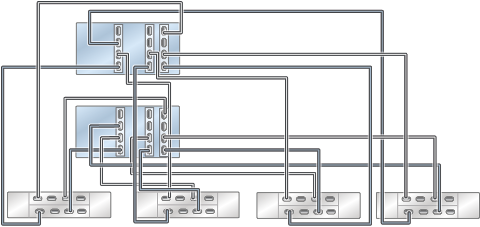

Figura 155  Controladores ZS4-4 en cluster con tres HBA conectados a cuatro estantes de discos DE3-24 en cuatro cadenas

image:Gráfico en el que se muestran controladores ZS4-4 en cluster con tres HBA conectados a cuatro estantes de discos DE3-24 en cuatro cadenas

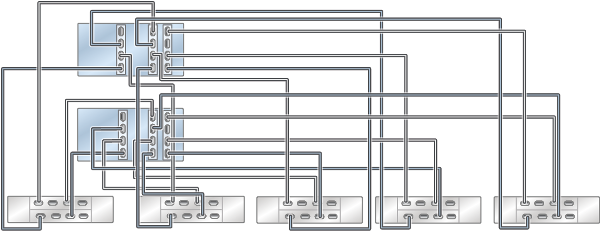

Figura 156  Controladores ZS4-4 en cluster con tres HBA conectados a cinco estantes de discos DE3-24 en cinco cadenas

image:Gráfico en el que se muestran controladores ZS4-4 en cluster con tres HBA conectados a cinco estantes de discos DE3-24 en cinco cadenas

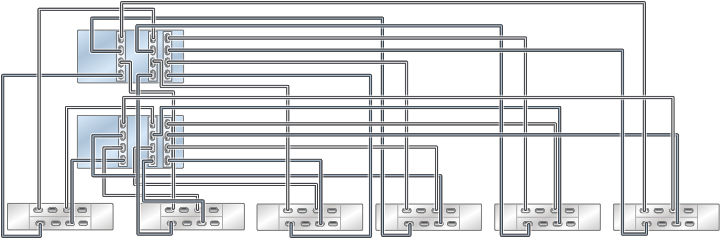

Figura 157  Controladores ZS4-4 en cluster con tres HBA conectados a seis estantes de discos DE3-24 en seis cadenas

image:Gráfico en el que se muestran controladores ZS4-4 en cluster con tres HBA conectados a seis estantes de discos DE3-24 en seis cadenas
